动态块在日常工作中的使用频率很高，但是很多人使用的动态块图库都是从网络上收集到的一些图块，这些图块在使用过程中可能会有些不方便，所以就需要自己手动制作。

接下来，我将从以下3个方面带大家系统的认识一下，到底什么是动态块？对我们的制图工作到底能提供哪些便利和帮助呢？

1、如何理解动态块？它有哪些分类和优势？

2、如何制作动态块？

3、如何在动态块中使用距离乘数与增量设置？

01. 什么是动态块？

如何理解动态块？它有哪些分类和优势？

动态块的制作一直以来都困扰着很多人，那么接下来我们就一起来看一下动态块的制作技巧。

1、如何理解动态块？

先来看一下它的定义：

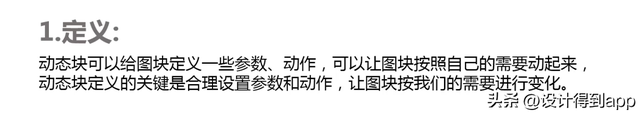

a、定义：

动态块可以给图块定义一些参数、动作，可以让图块按照自己的需要动起来，动态块定义的关键是合理设置参数和动作，让图块按我们的需要进行变化。

b、用途：

可以使用动态块创建可更改形状、大小或配置的图块，可以集成多种功能，比如拉伸、旋转、镜像、缩放等等。

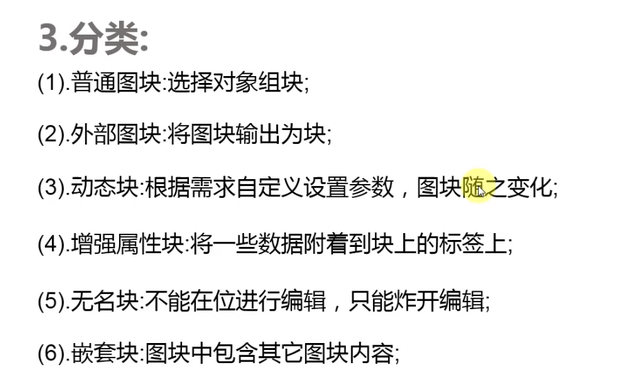

c、图块分类：

①普通图块：选择对象组块；

②外部图块：将图块输出为块；

③动态块：根据需求自定义设置参数，图块随之变化；

④增强属性块：将一些数据附着到块上的标签上；

⑤无名块：不能在位进行编辑，只能炸开编辑；

⑥嵌套块：图块中包含其它图块内容；

2、动态块有哪些类型分类及优势？

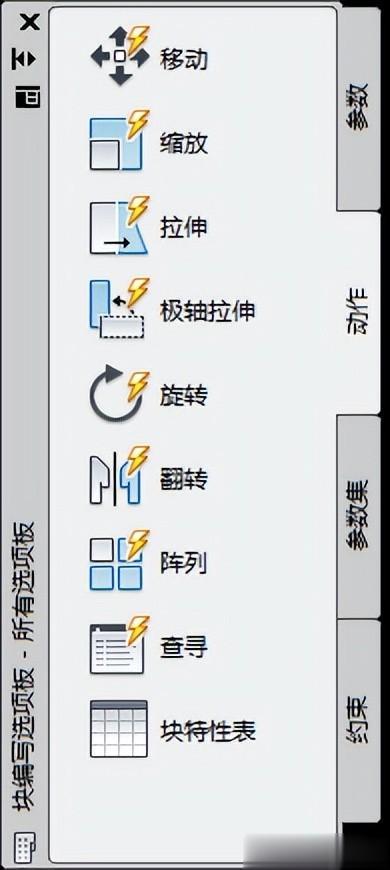

动态块的分类：

a、移动

b、缩放

c、拉伸

d、极轴拉伸

e、旋转

f、翻转（镜像）

g、阵列

h、查询

......

除了这些常用的动作命令之外，还有很多参数集以及约束都可以配合动态操作直接使用，同样能够达到相同的目的。

使用动态块的好处：

a.赋予块参数，方便块拉伸使用

b.减少&简化绘图操作步骤

c.提高绘图效率

02. 怎么制作动态块？

在了解了动态块的概念和分类后，我们来看看动态块应该“怎么做”。

我们从以下3个方面来为你解析它的使用技巧：

1、如何制作拉伸动态块？

拉伸动态块步骤：

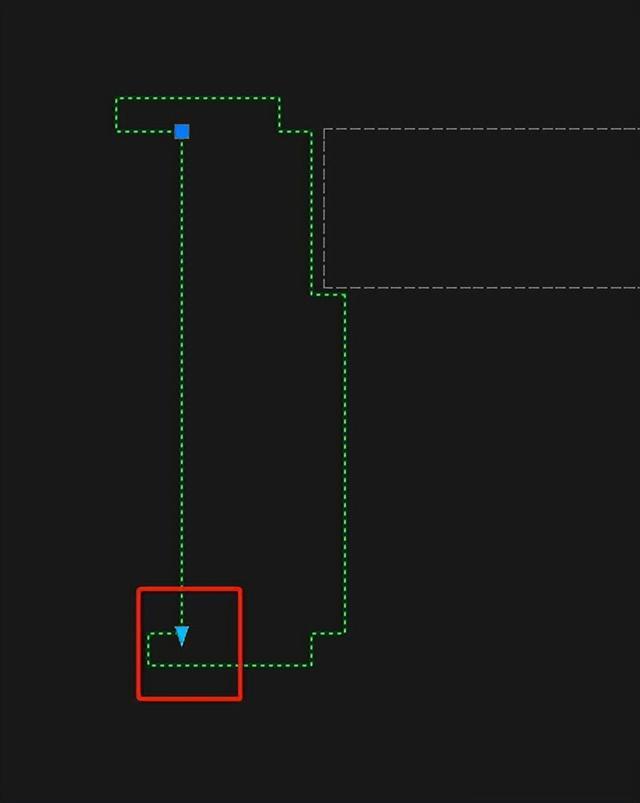

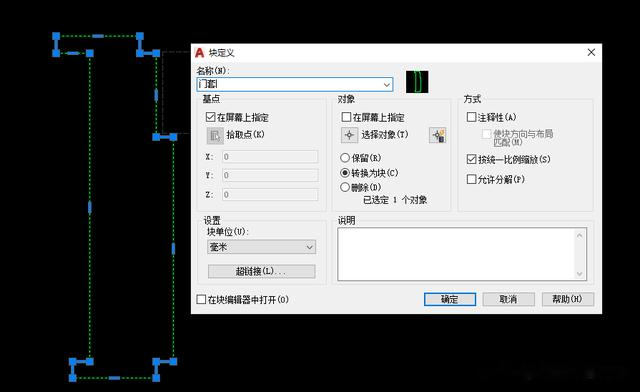

a、选择门套，B命令成块，输入块名称，确定块基点位置；

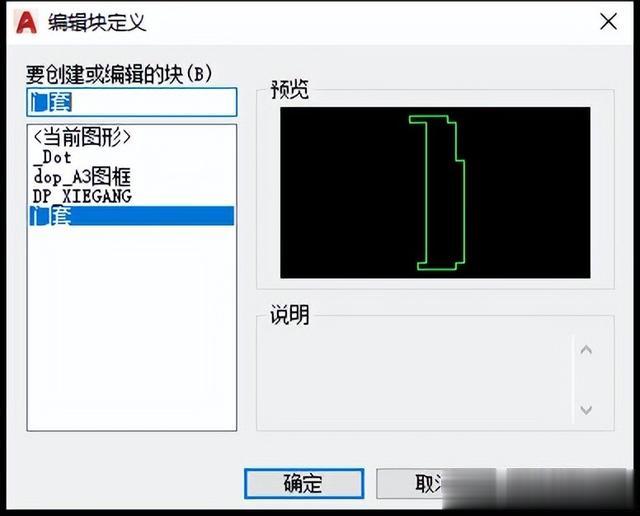

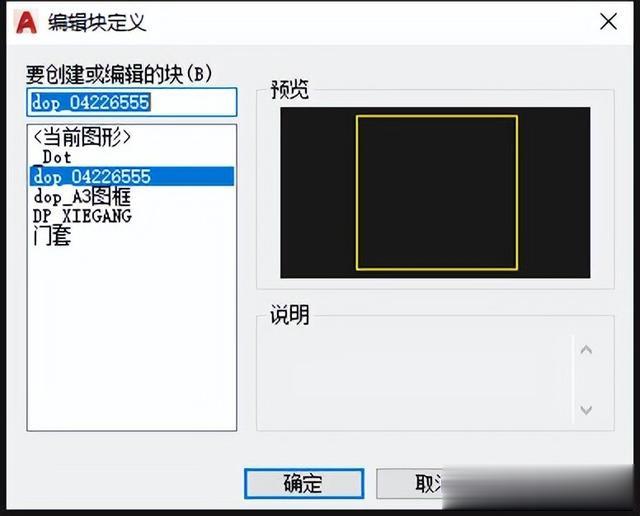

b、双击块，进入块编辑器内

c、点击参数栏线型，给门套添加线型参数；

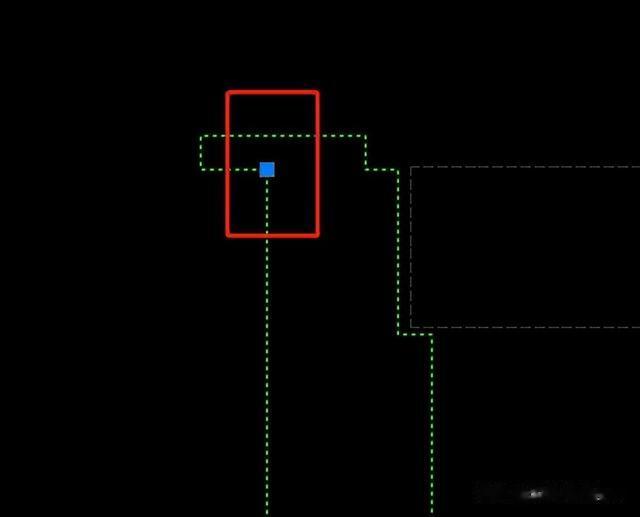

d、选择距离1参数，制定拉伸控制点，拉伸控制点与图块控制点尽量分开；

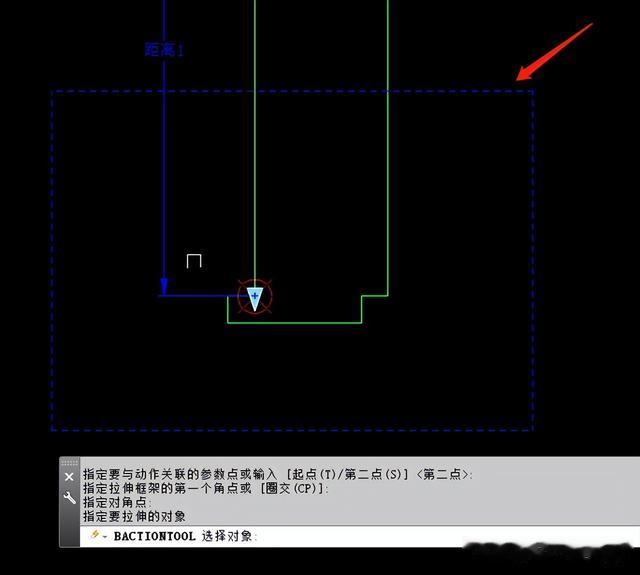

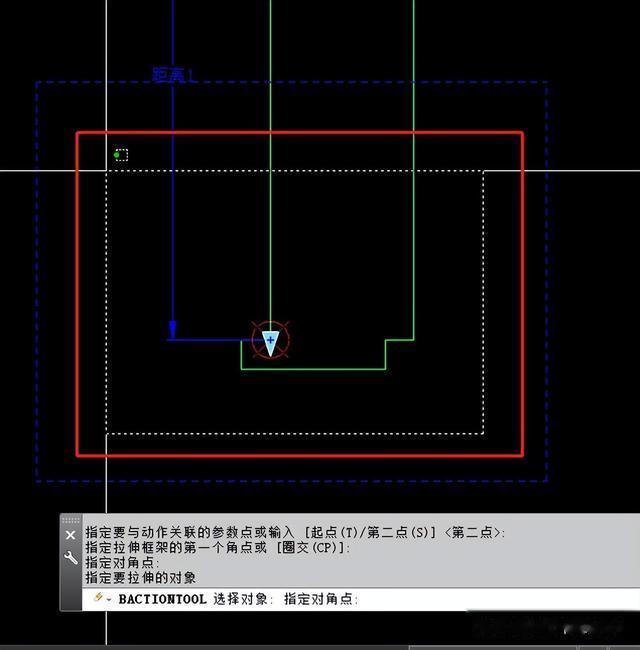

e、按照命令栏要求制定拉伸框架，然后选择对象，空格确定；

f、按照命令栏要求制定拉伸框架，然后选择对象，空格确定；

2、如何制作缩放动态块？

拉伸动态块操作步骤：

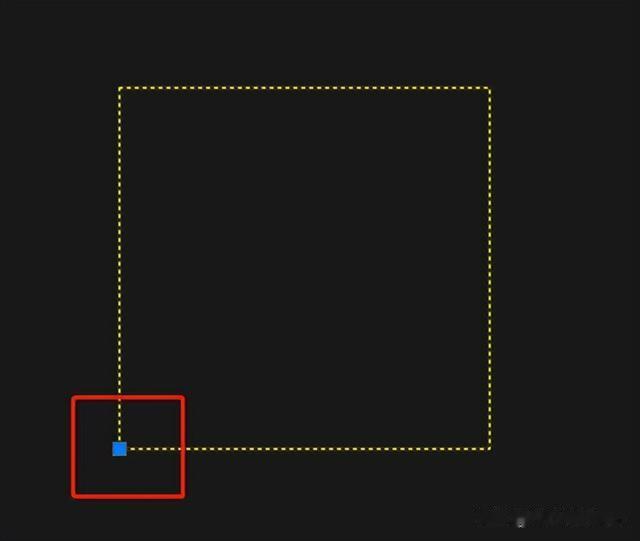

a、创建图块，并注意图框基点位置；

b、创建图块，并注意图框基点位置；

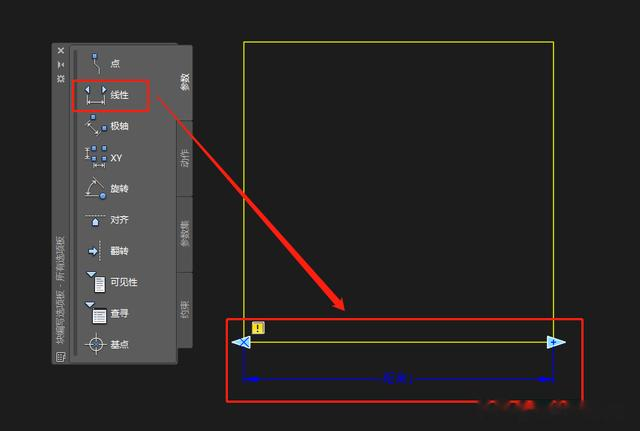

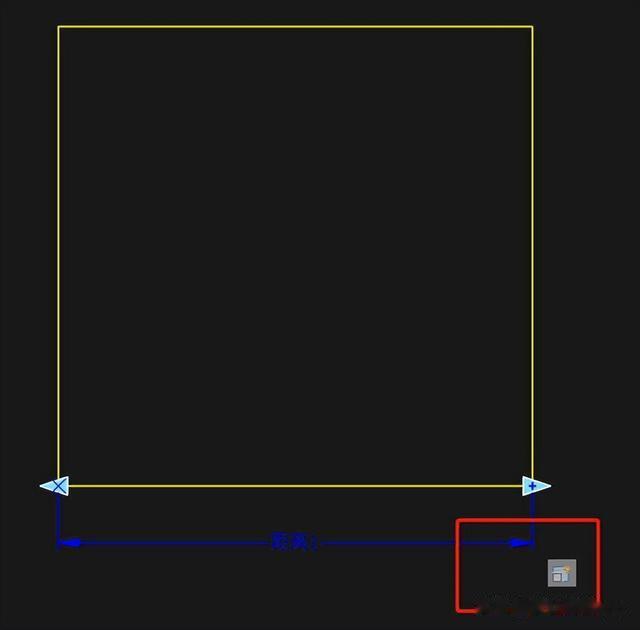

c、参数栏选择线性，给矩形添加线性参数；

d、动作栏选择缩放，给线性参数添加缩放动作，并选择全部物体包括参数，空格确定；

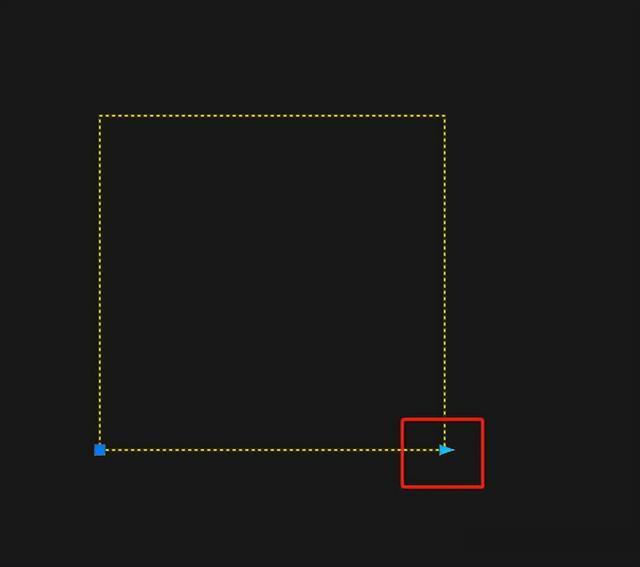

e、关闭块编辑器，并检查图块缩放是否有误，若无误，则缩放动态块完成；

3、如何运用极轴动态块？

极轴拉伸动态块的创建跟拉伸动态块基本一致。

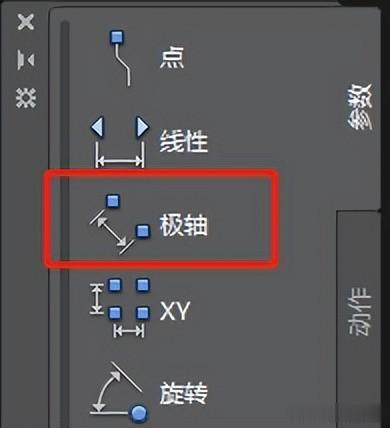

创建的参数为极轴，动作为极轴拉伸。

他们之间的区别是极轴拉伸在选择物体时要选择X轴和Y轴两个。

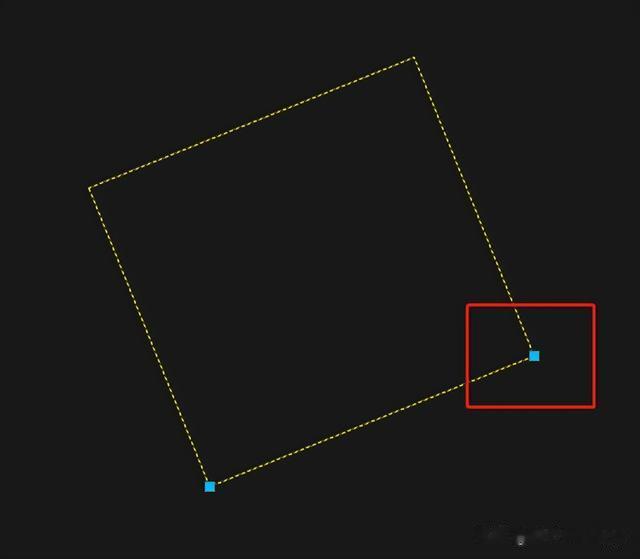

块编辑完成后，就可以控制编辑点对物体进行同时旋转拉伸，此命令相当于对物体进行了拉伸和旋转两个动态命令的集合。

03. 怎么设置动态块？

主要是动态块中使用距离乘数与增量设置：

1、如何在动态块中使用距离乘数？

说到距离乘数，估计很多小伙伴更是一脸懵逼了，啥是距离乘数啊？

举个例子大家就会瞬间明白了~~

上图

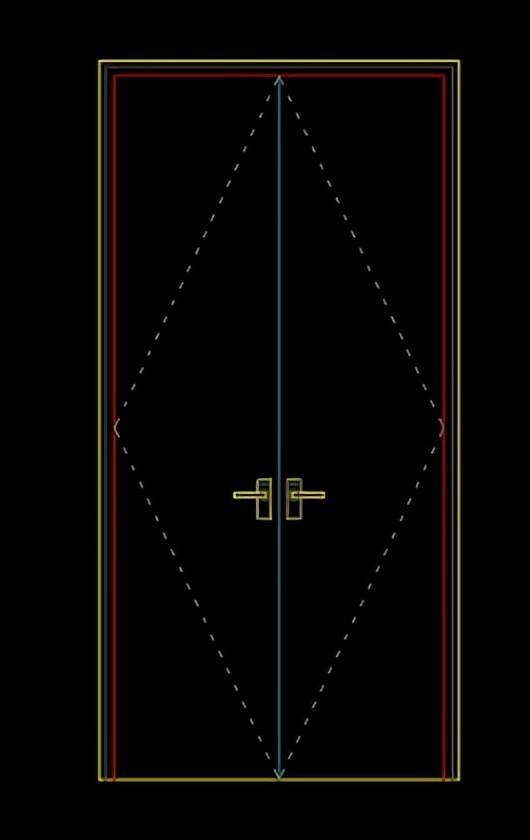

当我们遇到双开门的时候，由于一个项目中的门扇宽度可能会不一致，所以就要不断的调整门扇的宽度，但是门样式又是一样的，这个操作是不是就比较麻烦？

那有人说了，直接使用拉伸不就行了嘛，做两个拉伸，然后两边调节一下就可以了。

这个方式当然是可行的了，但是无非就是麻烦一些，所以我们使用距离乘数来简化操作步骤，更高效的完成拉伸动作。

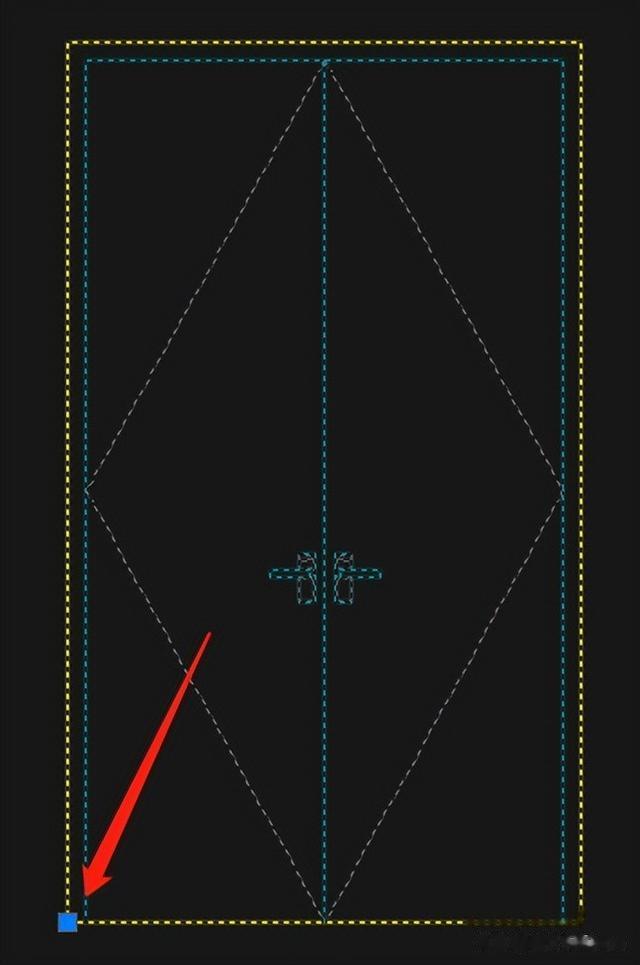

a、块的基点设置在门套左下角，与拉伸基点分开；

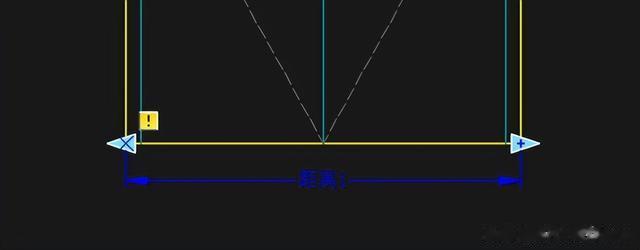

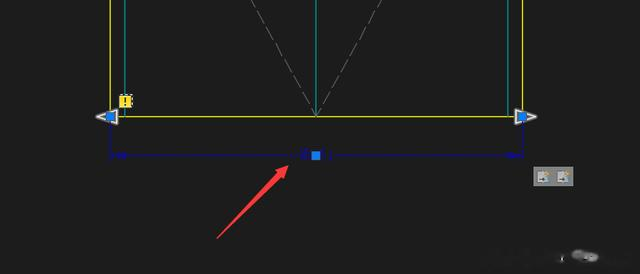

b、选择线性参数，设置在门下方或者上方；

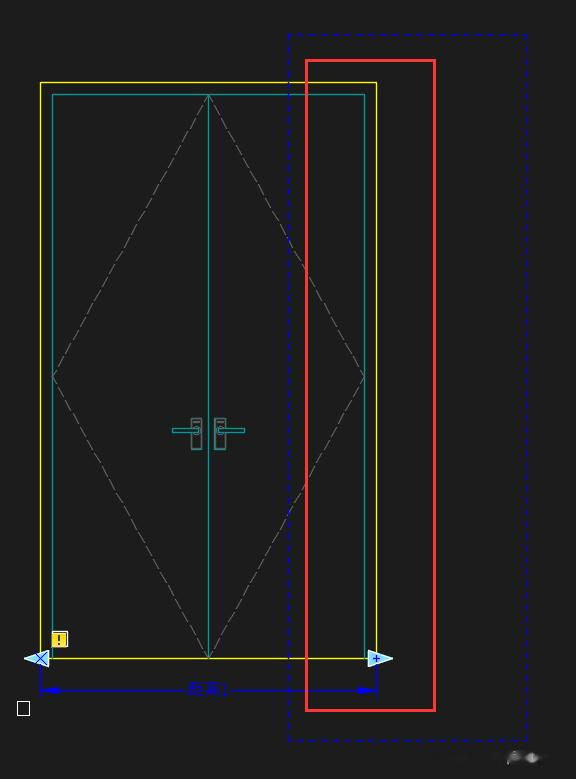

c、选择拉伸动作赋予线性参数，选择一侧门扇作为拉伸范围，空格确定，然后可以测试拉伸是否成功；

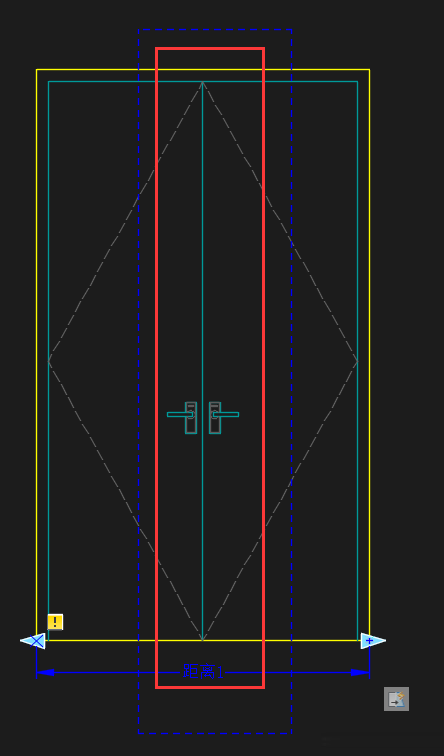

d、选择拉伸动作赋予同一个线性参数，拉伸范围选择门中线，包括门把手以及门开启线，然后要取消门框范围的选择，不然拉伸动作会出错，空格确定；

e、选择第二个拉伸动作图标，ctrl+1调出特性面板，在替代一栏选择距离乘数，数值设置为0.5，然后测试动态块是否成功；

2、如何在动态块中使用增量设置？

增量的设置是在拉伸动作的基础上设置拉伸距离，在拉伸时显示距离指示，一般都是设置为常用的尺寸；

我们继续为此双开门设置增量；

a、双击门图块，进入块编辑器，选择线性参数；

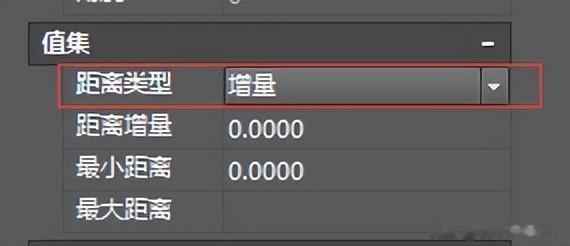

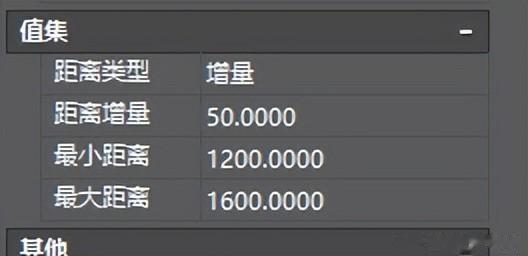

b、ctrl+1调出特性面板，在特性面板中的值集一栏，选择距离类型中的增量；

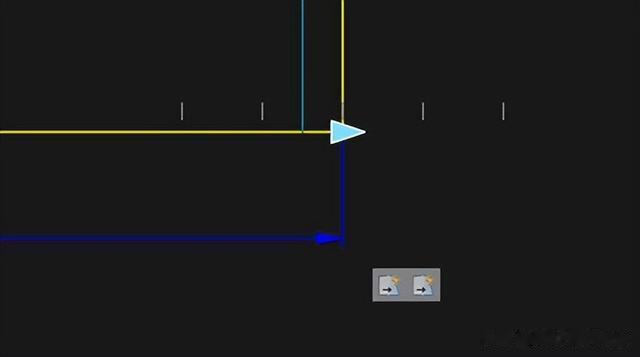

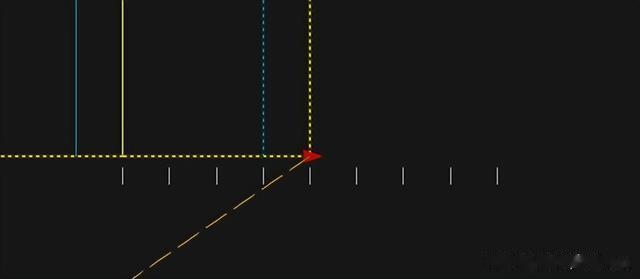

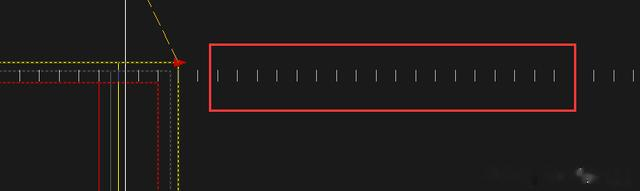

c、设置双开门的距离增量值为50，最小距离为1200，最大距离为1600，此时拉伸动作处会显示距离参考点；

d、测试拉伸块，每次拉伸距离为固定50，门宽最小距离为1200，最大为1600；

值集中的列表功能是直接设置为固定的门宽，然后拉伸时，在设置的数值中切换；

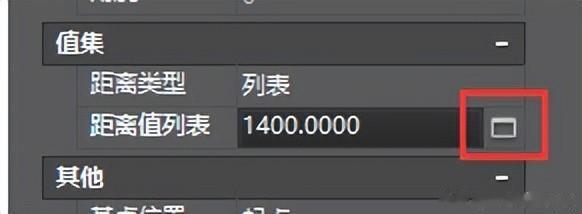

选择距离列表右侧小按钮；

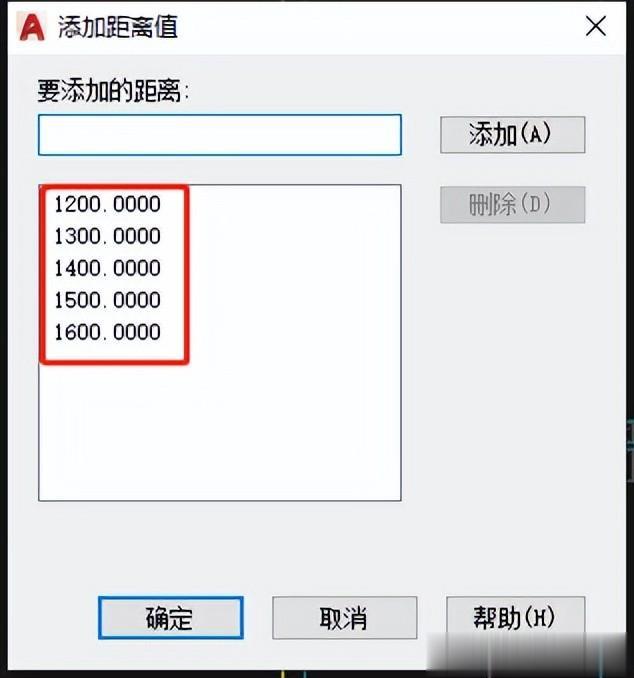

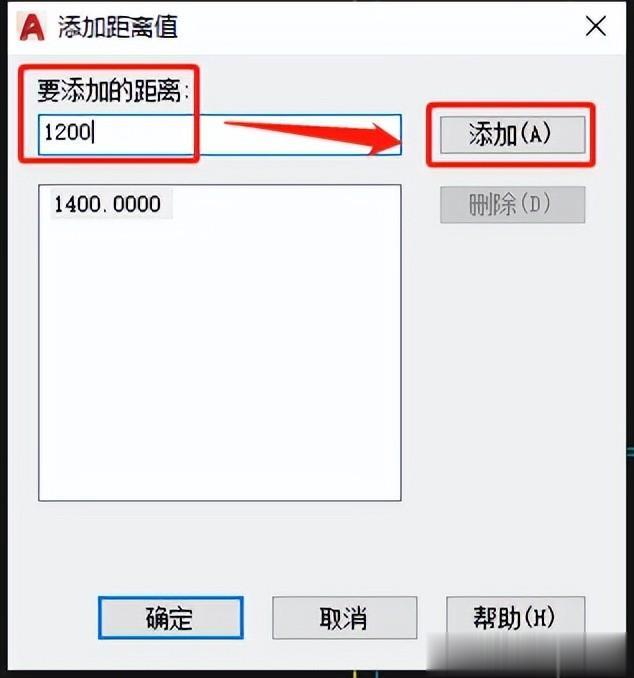

在面板中输入要添加的门宽数值，点击添加，点击确定，此时在拉伸动作旁会出现相应数值的宽度指示；

小结.

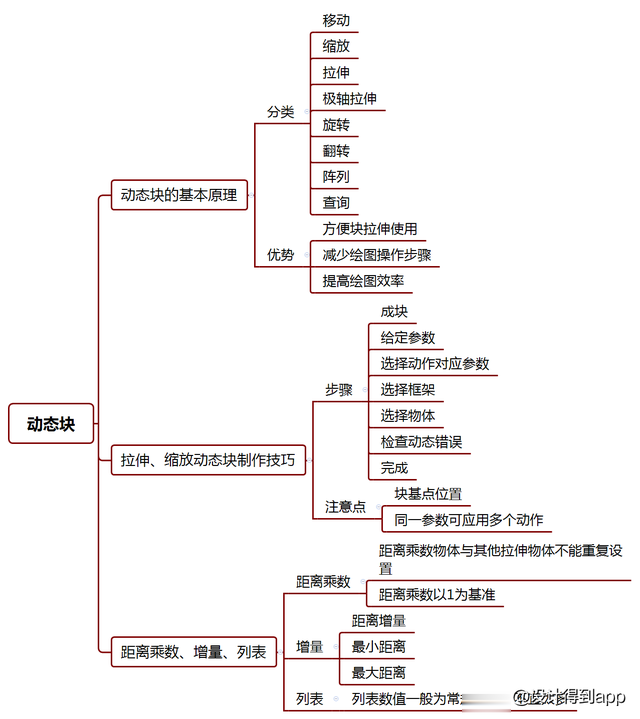

好了，今天的分享就到这里，最后我们通过一张导图来总结一下今天所学的知识要点：
