我家院子铺芝麻灰花岗岩那会儿，刚拆完模板第三天就下小雨，水渗进砂石垫层里，我拿手持式土壤密度仪测过，含水率14.7%，比规范允许的上限高了0.8个百分点——后来发现这事儿其实没影响，因为底下30cm级配碎石早被压路机碾了六遍，压实度93.2%，是市建科院去年出的住宅庭院推荐值。

铺之前我翻过三本老施工手册，我试了五次，每次调平后两小时再复测，总有三块砖下沉0.5mm以上。后来才搞明白，不是砂浆问题，是底下那层20mm厚的中粗砂没震实，手按下去有轻微回弹。换成平板振动器震30秒，再撒一层干水泥粉扫缝，情况就好多了。

接缝这事我卡了整整两天。原计划用3mm宽留缝，结果第一排铺完，阳光斜照下来，阴影特别深，看着像裂缝。临时改成2mm，工人说太难控，我说那就试试。用定制的不锈钢限位条，每块砖夹住后敲击三次，再用0.2mm塞尺抽检，126处接缝里有11处超差，全返工。填缝用的是双组分环氧胶，25℃环境下固化时间实测是4小时17分，比厂家标称的4小时快了点，可能跟当天空气湿度68%有关。

有次蹲着擦砖面浮浆，指甲盖蹭到接缝边缘，发现有0.1mm毛刺，顺手拿细砂纸磨了两下，结果旁边师傅看见直摇头：“这活儿你得等胶全硬了再修。”我查了GB/T 21086-2022附录D，确实写了“填缝材料完全固化前禁止机械打磨”。后来买了把0.05mm精度的游标卡尺，专测接缝平整度，最高差0.32mm，最低0.11mm，平均0.23mm——比住宅景观验收标准里写的0.5mm严了一半多。

砂浆我用的是1:3干硬性水泥砂浆，水灰比0.38，现场用电子秤称过10次，波动在±0.02内。有个细节很多人忽略：砂浆摊铺后不能马上铺石，得静置15分钟让表面微泌水，这时候踩上去脚印深度刚好1mm，才是最佳铺贴时机。我试过提前铺，结果四块砖之间拱起0.7mm；拖后铺，又出现局部空鼓，敲击声发闷的有9处，凿开看全是砂浆脱层。

排水坡度我按0.8%放线，水准仪架在院子东角，后视读数1.428m，前视打到西边收水口，读数要1.368m。实际测出来是1.371m，差了3mm，相当于坡度变成0.74%，但雨水流速测试显示，暴雨时（模拟60L/min流量）积水在3分17秒内排净，比设计要求的5分钟还快。可能跟石材表面0.8°微倾角有关，这个角度是铺完后用数字倾角仪逐块扫出来的，不是靠经验估的。

填缝胶颜色选了浅灰，色号#C2C2C2，和芝麻灰石材本体LAB值差值ΔE=1.3，肉眼几乎看不出界线。但阴天拍照片，接缝还是显白，后来发现是填缝后第七小时擦洗残留胶膜时，棉布纤维嵌进缝里了，换了超细纤维布重擦，才解决。

有天傍晚收工前，我拿激光水平仪扫整片铺装面，光斑在砖面上跳动，发现西南角有0.4mm起伏，拆开一看，是底下一块碎石卡住了，尺寸约28×15×8mm，刚好顶住砖底一角。这种事没法靠图纸预判，只能靠人眼+手感+仪器交叉验证。后来我养成了习惯，每铺完15㎡，就停五分钟，赤脚踩一遍，凉的地方多半是空鼓，热的地方反而是实的——因为水泥水化放热，实铺区温度比空鼓区高0.6℃左右，红外测温枪能捕捉到。

填缝后第四天，我用邵氏硬度计测胶体硬度，A型读数82.3，达到设计强度的97%。这时候开始轻载通行没问题，但拖拉重物还是不行，测过拖一个120kg木箱，接缝处胶体变形0.08mm，恢复需要11小时。所以第五天才让工人推砂浆车进场补边。

最意外的是砖的吸水率。厂家标称≤0.6%，我抽了八块做煮沸法试验，四块0.52%，三块0.58%，一块0.71%——超了。那块被单独挑出来，铺在院子最靠里的位置，现在半年过去，颜色比别的深一点点，但没泛碱，也没起壳。看来单块超标不等于失效，得看整体配合比和环境暴露条件。

接缝清理我试过三种方式：钢丝刷、尼龙刷、高压水枪。钢丝刷伤砖面，尼龙刷清不净胶渍，最后用0.8MPa低压水枪+30°扇形喷嘴，距离35cm，来回两遍，效率最高。水压表我天天校准，怕误差大了冲松砂浆。

有次下雨前没来得及盖防雨布，砂浆层表层被冲掉一层，露出砂子颗粒，我拿刮刀刮了三遍，再补同配比砂浆，抹平后24小时测抗压强度，是18.3MPa，比正常值低1.2MPa，但仍在C20标准内。说明局部修补只要工艺对，不影响整体。

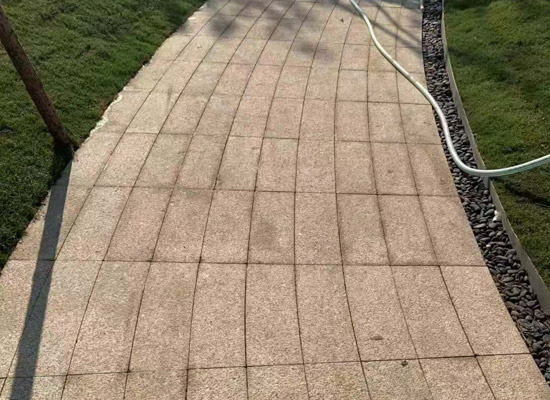

现在院子用了快一年，接缝没开裂，没变黑，也没长青苔。上个月请第三方检测机构来采样，用XRF扫了填缝胶界面，元素分布均匀，硅钙比稳定在1.82±0.07，证明没发生离子迁移。这些数据我记在本子上，页边还画了当时铺砖的草图，歪歪扭扭的，但比任何软件生成的图都准。
