催化剂表征六大信号:结构、形貌、价态、配位、界面、反应态作用及计算匹配范围

说明:本文华算科技主要介绍催化剂表征中结构、形貌、价态、配位、界面和反应状态信号的基本作用,以及这些信号与材料计算结果的

说明:本文华算科技主要介绍催化剂表征中结构、形貌、价态、配位、界面和反应状态信号的基本作用,以及这些信号与材料计算结果的匹配范围。

催化剂表征信号回答什么问题

催化剂表征不是把仪器名称排成清单。它面对的是同一个材料在不同尺度上的状态:晶相是否保留,孔道是否开放,金属颗粒尺寸怎样分布,表面元素处于哪种价态,反应气氛或电位下活性位有没有迁移。每类信号都带有取样范围,XRD更偏向长程有序结构,TEM 更偏向局部形貌和颗粒分布,XPS 主要读取表面数纳米内的电子状态,XAS 可追踪特定元素的平均配位环境。

催化反应真正发生在界面、缺陷、边缘位、孔口或金属-载体接触区,单个谱峰很少直接等同于活性位。更合适的读法是给每个信号分配边界:晶相信号限定主体骨架,显微图像限定空间分布,光谱信号限定局域电子与配位状态,动力学曲线限定反应条件下的响应。这样处理后,表征结果才能和 DFT 模型中的晶面、缺陷、吸附中间体、覆盖度和电荷分布匹配。

图1. Ni/zeolite 催化剂的 XRD、N2 吸脱附曲线、TEM 图像和粒径分布。DOI:10.1038/s41427-023-00471-2

以负载型 Ni 催化剂为例,XRD 保留的是沸石骨架和可能出现的晶相峰,N2 吸脱附曲线反映孔道和外表面积,TEM 直接给出颗粒在载体上的空间分布。这些信号描述的是不同尺度的同一材料,而不是互相替代的证据。DFT 建模时若只放一个理想表面,计算结果主要解释局部位点;实验图谱若显示颗粒尺寸和孔结构差异很大,模型就应标明它解释的是哪一类位点。

结构和形貌技术限定哪些材料对象

XRD、Raman、BET、SEM、TEM 常被放在催化剂“基础表征”部分,但它们回答的问题并不相同。XRD 峰位和峰宽与晶格间距、晶粒尺寸、应变和相组成有关;Raman 对局域对称性、缺陷诱导振动和碳材料 D/G 带更敏感;BET 与孔径分布描述分子扩散环境。形貌图像给出颗粒、片层、孔道和界面的位置,却不能单独说明价态或反应路径。

这类表征最容易产生的误读,是把“看不到某相”写成“某物种不存在”。XRD 对低含量、无定形、单原子和超小团簇不敏感;普通 TEM 的视野有限,难以代表整批样品。若论文讨论配位不饱和金属位点,结构表征只能先排除大颗粒和明显杂相,XRD 空白区不能当作无物种证据,还需 XAS、CO-DRIFT、原位谱或化学探针验证局域环境。

图2. FeSA-N-C 催化剂的同位素核磁产物验证、法拉第效率和循环测试。DOI:10.1038/s41467-018-08120-x

颗粒尺寸从 20 nm 降到 4 nm,暴露晶面、边缘位和金属-载体周边位都会变化;孔径和外表面积改变时,反应物到达活性位的路径也随之改变。DFT 模型应说明它代表平整晶面、边缘团簇还是孔口界面,否则显微统计和能量计算会指向不同对象。

产物验证和循环测试属于另一组证据。它们说明反应过程中检测到了什么产物、选择性和产率是否随循环变化,但无法直接给出 Fe-N 配位数、金属价态或吸附构型。写催化剂表征时,应区分材料状态信号与反应结果信号;把两类证据混写,容易把性能曲线误读为活性位结构证明。

价态、配位和表面吸附怎样进入催化判断

催化论文常把 XPS 峰位移动写成电子转移,把 XANES 白线强度写成价态变化,把 EXAFS 第一壳层峰写成配位环境。这样的判断需要校准参照、峰拟合模型和样品处理气氛。XPS 读的是近表面电子状态,XANES 和 EXAFS 给的是元素选择性的平均局域结构;取样深度和实验气氛要写进判断,两者数值不必完全重合。

表面吸附探针能把价态判断推进到活性位。CO-DRIFT 中,线式 CO、桥式 CO、阳离子金属-CO 物种的峰位差异,可反映金属电子密度和位点配位;EPR 可记录氧空位、自由基或未成对电子;原位 Raman/FTIR 可追踪中间体振动。谱峰归属必须有化学对象,例如 Pt0-CO、Pd-H、*NH2 或 Ce3+/Ce4+,不能只用“峰增强”替代机理分析。

图3. Pt/CeO2 催化剂的 CO 转化曲线和时间分辨 DRIFT 谱。DOI:10.1038/s41467-025-62726-6

价态图谱还要处理峰位移动的来源。充电校准、终态屏蔽、颗粒尺寸、配体诱导电子重排都会改变结合能;EXAFS 拟合中的配位数和键长又依赖散射路径选择。价态判断要和配位壳层、吸附探针和样品处理历史同读,否则峰位移动容易被写成单向电子转移。

在 Pt/CeO2 的 CO 氧化体系中,CO 转化曲线反映活性随温度和处理历史变化,DRIFT 中 2111、2103、2090、2072 cm-1 等峰位则指向不同 Pt-CO 物种。反应活性和表面吸附峰要同步比较,才能判断金属态 Pt、氧化 Pt 和载体界面各自参与到哪一段反应条件。

原位表征为什么会改变结论范围

催化剂在空气中、真空中、还原气氛中和工作电位下往往不是同一个表面。粉末转移、束流照射、溶液电位、气体分压和温度都会改变化学势。原位和 operando 表征的价值,在于把谱学采集放进反应环境:电化学体系可同步记录电位下的 FTIR/Raman 信号,热催化体系可同步记录气氛切换后的 DRIFT 或 XAS 变化。工作态信号限定的是反应条件下的材料状态。

图4. Pd 纳米颗粒电极的 operando SR-FTIR 与 Raman 表征。DOI:10.1038/s41467-024-47622-9

Pd 催化腈类电还原时,SR-FTIR 中 2098 cm-1 的 Pd-H 信号、Raman 中 1338 和 1460 cm-1 附近的振动带,随电位移动而改变。这里的重点不是谱峰数量,而是电位、吸附中间体和表面氢物种之间的变量关系。若只拿反应前后的常规 XPS 或 TEM,很难判断 PdHx 是否在工作电位下形成,也难以区分吸附态和产物脱附造成的信号变化。

图5. Pt/CeO2 催化 CO 氧化中 CeO2 的作用和失活路径示意。DOI:10.1038/s41467-025-62726-6

电化学表征中的 LSV、Tafel、EIS 和稳定电流主要描述界面反应速率、电荷传递阻抗、双电层和传质状态。EIS 中 Rct 变小不等于活性位结构已经改变;若要指向结构变化,还要看原位谱、反应后显微图和元素价态是否同步响应。

Pt/CeO2 的失活判断受气氛和时间窗口控制。Pt/CeO2 中,金属 Pt 参与 CO 活化,CeO2 提供晶格氧和缺陷位,O2 气氛又可能把 Pt 推向 PtOx 或单原子物种。同一材料在还原、反应和氧化气氛下可出现不同活性位集合,常温后表征只能记录冷却后的残留状态,失活判断必须标注气氛和时间窗口。

表征信号怎样和 DFT 结果匹配

把表征和 DFT 配对时,实验信号要先转写成可建模对象:晶相变成 slab 或体相晶胞,缺陷变成空位或掺杂模型,谱峰归属变成吸附构型,价态变化变成 Bader/Hirshfeld 电荷、差分电荷密度、PDOS、d 带中心或核心能级位移。模型只解释它包含的结构单元,没有放入的孔道、水层、覆盖度和重构相,不应从计算结果中推出。

图6. 电催化氢化中吸附自由能、覆盖度、d 带中心和活性热图。DOI:10.1038/s41467-024-47622-9

描述符图谱适合解释趋势,不适合脱离结构使用。PdHx(111)、Pd(111)、Pt(111)、Cu(111) 在 ΔGMeCN*、ΔGMeCH2NH2* 和 ΔGRDS 上处于不同区域,说明吸附过强或过弱都会改变反应电流。d 带中心只能作为电子结构线索,仍要与吸附自由能、中间体构型、覆盖度和实验工作电位一起检查。

实验谱图若显示反应中形成 PdHx,计算就应比较 Pd 与 PdHx 表面的吸附自由能;若 DRIFT 指向 Pt0-CO 和阳离子 Pt-CO 并存,计算模型应区分金属团簇、氧化物界面和单原子位点。谱峰归属决定模型假设,模型能量再反过来检查该归属是否符合吸附强度和反应势垒。

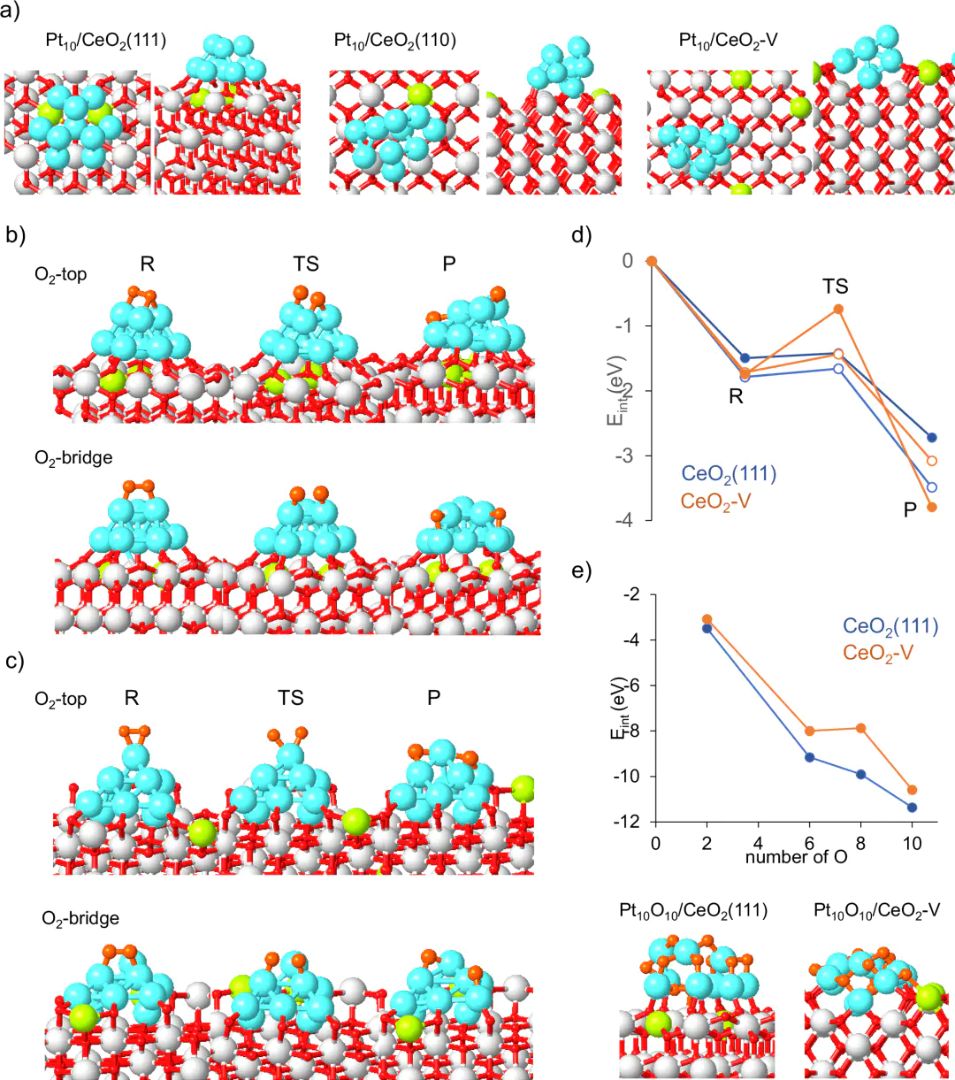

图7. Pt10/CeO2 模型中 O2 活化、过渡态和氧化能量变化。DOI:10.1038/s41467-025-62726-6

当 DFT 构型包含 Pt10 团簇、CeO2(111)/(110) 晶面和氧空位时,它能回答 O2 在这些模型上的吸附、解离和 Pt 氧化代价。若实验样品同时包含大颗粒、亚纳米团簇、单原子和缺陷位,计算图谱只覆盖其中一部分位点。最有用的写法是把每个表征信号指向一个可检验的模型差异:晶面不同、配位数不同、界面电场不同、吸附中间体不同,或者反应气氛下可逆转化的物种不同。

催化剂表征技术简介可以简化成一句判断规则:结构图谱限定材料对象,谱学图谱限定电子与配位状态,原位图谱限定工作条件下的物种变化,DFT 图谱限定模型内的能量和电子结构。把信号放回它的取样深度、时间尺度和反应环境,催化机理才不会被单个峰位、单张显微图或单条自由能曲线带偏。
