华算科技材料计算“更快这类表述的物理含义，讨论界面电荷重排、能带驱动力、载流子寿命、界面传输阻力、瞬态光谱和反应自由能之间的关系，并区分计算结果与实验信号各自能够支持的判断范围。

电子转移更快是什么意思？

这里包含两类量：一类是，常由差分电荷密度、Bader 电荷、Hirshfeld 电荷等静态电子结构结果描述；另一类是，更多体现在寿命、速率常数、界面电阻、瞬态电流或瞬态吸收衰减中。

它们都接近静态图像，记录的是结构优化后电子密度如何重新安排。若研究对象是光催化半导体，电子从导带迁移到助催化剂、空穴从价带迁移到氧化位点、界面处电子-空穴分离速度，才会进入时间尺度和速率的讨论。

瞬态光电流稳态PL、时间分辨 PL、瞬态光电流和 EIS 并列在同一材料体系时，各自指向不同物理过程：稳态 PL 反映辐射复合强弱，时间分辨 PL 给出发光寿命，瞬态光电流记录光开关下的载流子收集响应，EIS 的 Nyquist 半圆对应界面传输阻力。

电荷分离、传输和复合并不是同一条信号在计算语境里，“快”更接近。导带、价带或费米能级位置给出电子转移方向的热力学倾向；界面态、轨道重叠和局域态分布影响电子能否跨过界面；反应物吸附后的自由能变化和过渡态能垒决定电子参与表面反应时的难易。

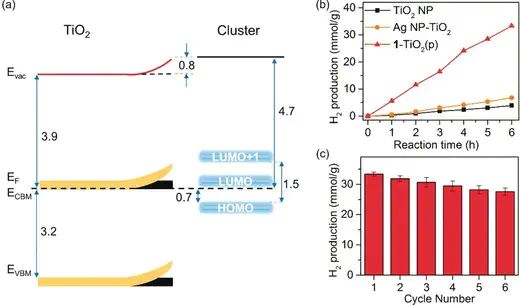

半导体异质结、金属团簇/半导体界面和缺陷态调控体系中，决定电子与空穴是否具有分离驱动力。图 2 中的吸收、Tauc 图和Mott-Schottky 曲线体现了带隙、平带电位和载流子类型这些基本信息。

带边位置和功函数差图2. 光吸收、Tauc 图、Mott-Schottky曲线和界面电子-空穴分离示意图。

费米能级附近出现连续态、桥连态或明显轨道杂化具体表述可绑定到，而不是泛泛写成“导电性提高”。

对 CO2还原、析氢、析氧、氮还原等过程，电子到达表面只是前半段，后半段还要进入吸附分子或中间体轨道。吸附态差分电荷密度能显示 *CO2、*COOH、*H、*OH 等物种附近的电子积累与耗尽；自由能剖面则比较每个质子-电子耦合步骤的热力学代价。

电子参与该反应步的阻力降低图4. CO2 光还原自由能剖面和 CO2 吸附后的差分电荷密度图。

。Bader电荷多了 0.2 e，差分电荷密度颜色更深，或表面态更靠近费米能级，都只是某一模型下的电子结构信号。

瞬态光电流增大，说明光照下到达外电路或集流端的载流子更多；EIS 半圆半径减小，通常对应界面电荷转移阻力 Rct降低。

界面抽取、载流子分离和光电转换效率图5. Ag44-TiO2 样品的瞬态光电流、Nyquist 图、Mott-Schottky 图、PL 光谱和 APCE 曲线。

载流子复合与界面抽取的竞争过程判断方向取决于材料结构和测试对象：光电流升高、Rct 降低和反应速率增加共同出现时，寿命缩短才更容易指向；若其他信号没有配合，PL 变化单独承担不了“转移更快”的结论。

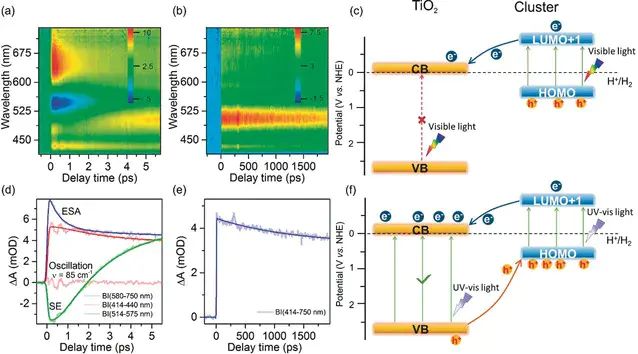

瞬态吸收光谱把时间尺度推进到 fs、ps、ns 甚至 μs 区间。二维谱、特征波长衰减曲线和全局拟合能够区分热电子弛豫、界面注入、俘获、复合和表面反应消耗。

速率常数k 与时间常数 τ 的关系表面光电压、开尔文探针、IMPS/IMVS、瞬态开路电压和强度调制光电流可以补充不同时间尺度的信息。表面光电压偏向空间电荷分离和表面势变化，IMPS 更接近传输与表面转移的，IMVS 常用于判断。

差分电荷密度图中的颜色面积经常被误写成速度。界面等值面更大，只能说明电子密度重排更明显；Bader 电荷变化更大，也只是分区电子数差异。

仅凭静态电荷图给不出时间尺度图7. Fe2O3、Fe2O3/GR和 FeNiOOH/Fe2O3/GR 光电极在 800 nm 处的瞬态吸收动力学曲线。

计算若只给出带隙变小或态密度增加，实验若只给出电流增强，两边连接到一起时容易把和混成同一个结论。

图 7 中不同光电极在 800 nm 处的瞬态吸收曲线显示了寿命差异，但寿命分量的物理归属必须结合材料结构、探测波长和动力学模型。同一个“变快”的曲线形状，可能对应不同微观过程。

图8. Fe2O3、Fe2O3/GR和 FeNiOOH/Fe2O3/GR 光电极中光吸收、复合、传输和空穴转移过程的简化模型。

若只有 Bader 电荷或一张差分电荷密度图，结论范围应限定为；若还配有时间分辨信号和等效电路参数，才适合讨论。这一区分会直接影响材料性能归因，也决定后续该补充的是 NEB、TAS、IMPS，还是更严格的界面结构模型。
