荧光光纤测温——应用背景

一、开关柜温度监测的刚需

开关柜、环网柜等设备长期运行中，由于空间狭小、通风散热受阻，电缆接头、断路器触头等关键节点易因接触不良或过载而过热，如不及时处理可能引发事故；

二、变压器绕组热点监测的关键需求

变压器绕组热点温度是决定变压器负载能力和绝缘寿命的关键参数。传统间接测量方法（根据负载电流推算）存在较大误差，无法反映实际热点位置温度。

荧光光纤可提供精确的绕组温度，使变压器根据实际温度及时调整负载；

三、高压电气设备火灾预防

高压开关柜、电缆接头、变压器等设备因绝缘老化或接触不良所引发的故障和火灾，可通过早期温度预警加以预防。

荧光光纤测温装置针对上述设备因绝缘老化或接触不良所引发故障和火灾的早期预测而设计。传感器的探头可直接以接触方式安装在被测点上，防止电气火灾发生。

荧光光纤测温原理

温是基于荧光材料的荧光寿命与温度相关，通过测荧光衰减时间反推温度的测温原理，是一种高精度、高可靠性测温设备，凭借抗电磁干扰、耐极端环境、测量精准等核心优势广泛应用于工业生产、电力系统、航空航天、医疗设备等对测温环境要求苛刻的场景。

荧光光纤测温装置主要由荧光材料传感探头、传输光纤、光电模块和信号处理单元组成。

荧光材料传感探头作为测温核心感知部件，直接与被测对象接触，核心功能是接收激发光并产生温度依赖性荧光信号。

光电模块用于产生脉冲激发光，触发荧光材料发光。

传输光纤负责激发光与荧光信号的双向传输，是装置实现远距离、抗干扰测温的关键。

信号处理单元主要负责接收荧光信号，计算寿命、换算温度并输出温度数据等功能。

产品构成

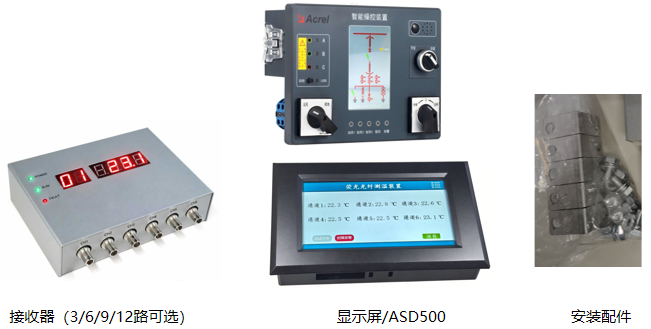

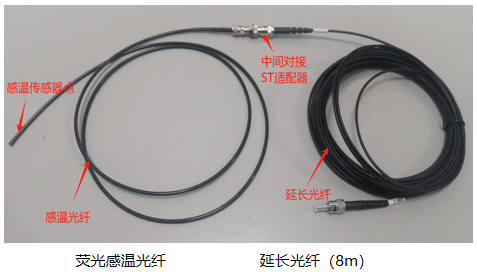

产品由荧光感温光纤 + 传感探头、延长光纤（8m）、多通道接收器（3/6/9/12 路可选）、显示屏 / 智能操控装置及安装配件组成，光纤支持中间对接，可灵活适配开关柜内不同测点的布线距离。

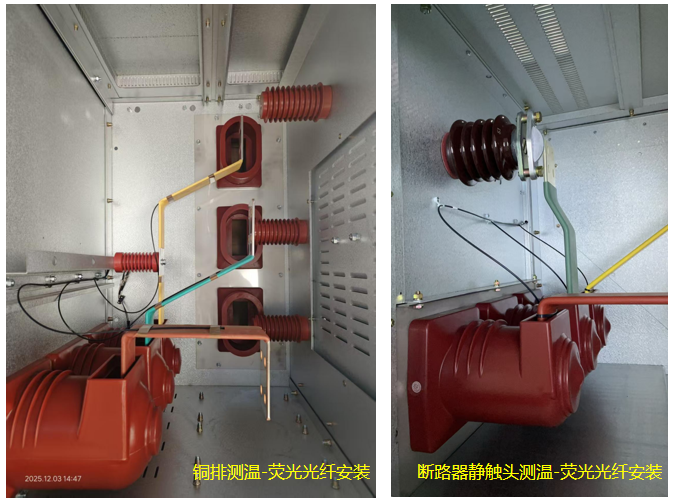

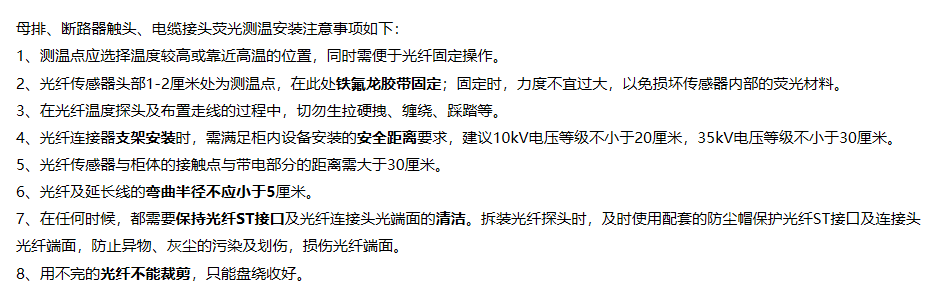

安装注意事项

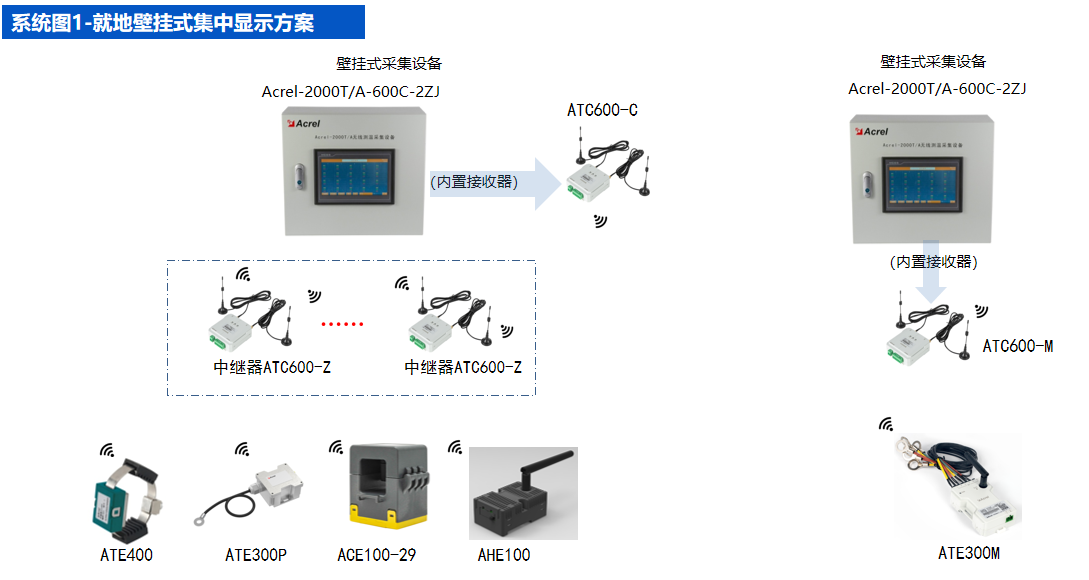

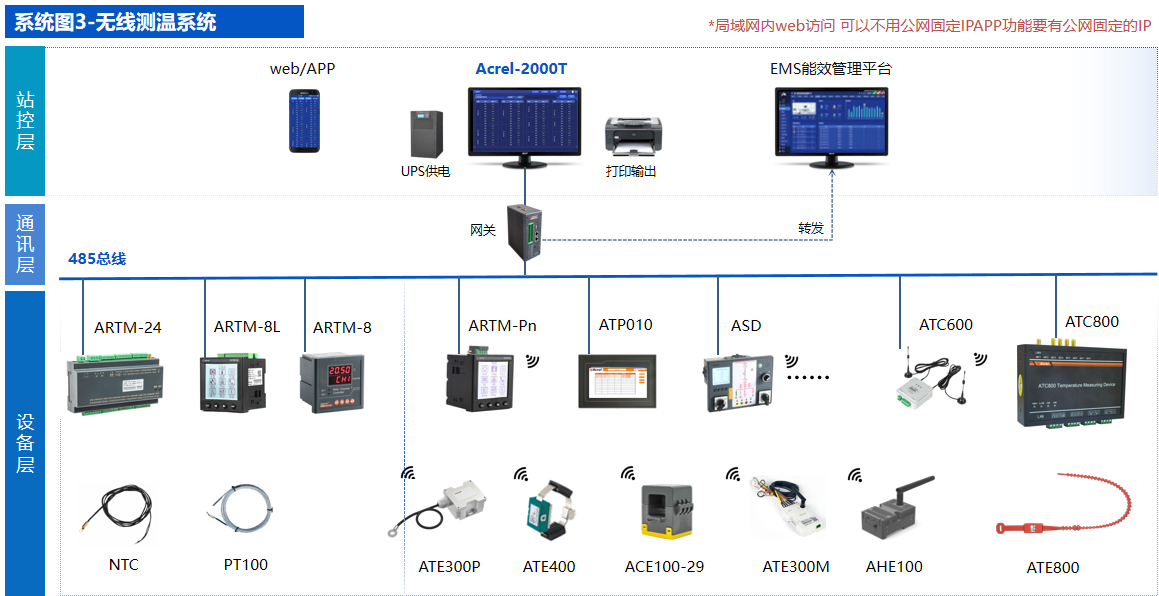

安科瑞系统配置方案

产品资质证书

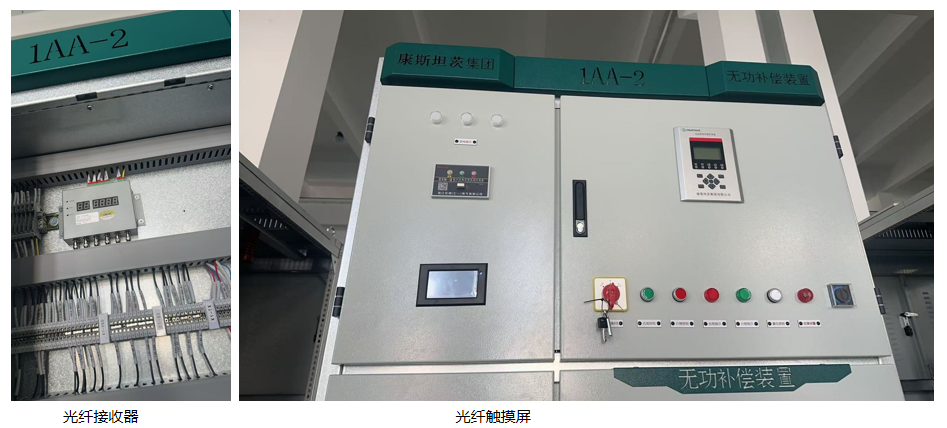

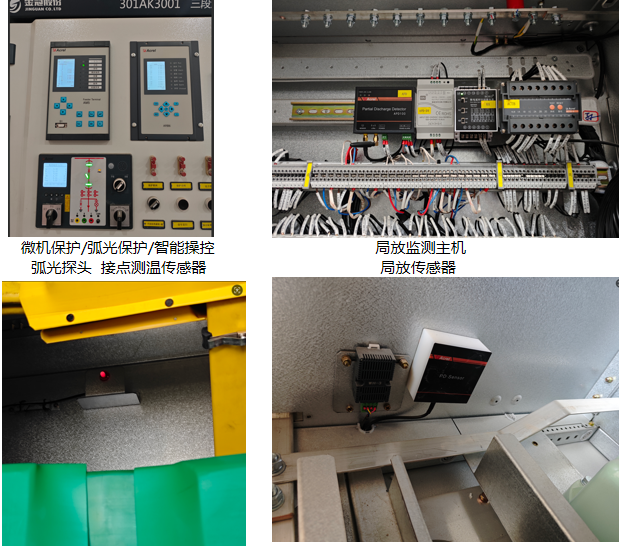

典型案例

项目概况：吉林某高科纤维有限公司配电系统包括10kV变电所和0.4kV配电室，本项目配电工程共计90余面高压柜，若干分散低压柜。

项目需求：为保障整个厂区的用电可靠与用电安全，在各配电室配置微机保护装置和弧光保护装置；同时在高压开关柜配置局放监测传感器、电气接点测温、开关柜综合测控装置。

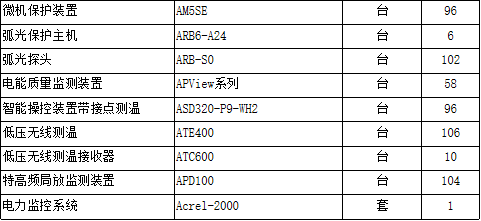

安科瑞方案配置：
