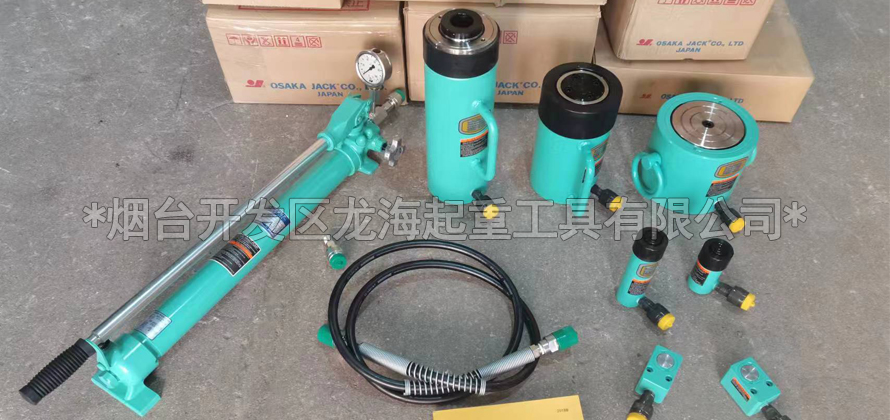

OSAKA JACK ES系列分离式千斤顶是一款适用于工业现场顶升作业的工具，涵盖5吨至100吨载荷范围，工作压力72MPa，可满足不同工况需求。

结构与设计

ES系列采用单作用设计，弹簧复位，整体结构轻型紧凑，便于携带和现场布置。气缸与活塞选用SCM 435热处理钢材，具有较好的强度和耐用性。气缸外径预留安装螺纹，方便固定使用。

活塞杆经过镀铬加工，表面光滑，耐磨性良好，同时配备防尘密封，可清除活塞杆伸缩时附着的灰尘杂质，减少异物进入缸体内部的风险。

顶升能力

各吨位级别行程规格如下：

5吨级别E5S1.5型 行程15mm / E5S2.5型 行程25mm / E5S7.5型 行程75mm / E5S12.7型 行程127mm / E5S18型 行程180mm

10吨级别E10S2.5型 行程25mm / E10S5型 行程50mm / E10S10型 行程100mm / E10S15型 行程150mm / E10S20型 行程200mm / E10S25型 行程250mm / E10S30型 行程300mm

15吨级别E15S2.5型 行程25mm / E15S5型 行程50mm / E15S10型 行程100mm / E15S15型 行程150mm / E15S20型 行程200mm / E15S25型 行程250mm / E15S30型 行程300mm / E15S35型 行程350mm

23吨级别E23S2.5型 行程25mm / E23S5型 行程50mm / E23S10型 行程100mm / E23S16型 行程160mm / E23S21型 行程210mm / E23S25型 行程250mm / E23S30型 行程300mm / E23S34.5型 行程345mm

30吨级别E30S12.5型 行程125mm / E30S20型 行程200mm

50吨级别E50S5型 行程50mm / E50S10型 行程100mm / E50S16型 行程160mm / E50S32型 行程320mm

70吨级别E70S15型 行程150mm / E70S33型 行程330mm

100吨级别E100S10型 行程100mm / E100S20型 行程200mm

横向载荷注意事项

ES系列允许承受一定的横向载荷，但需注意横向载荷应控制在升力的1/20以内。超出此范围可能影响千斤顶的稳定性和使用寿命，安装时建议尽量使顶升方向与载荷方向保持一致。

选型建议

选型时主要参考两个因素：所需顶升载荷和行程要求。建议先确定最大载荷，再根据作业空间和顶升高度选择对应行程规格。若工况存在横向力或特殊安装要求，可进一步咨询厂商确认适配性。
