在电子产品开发中，一颗小小的0603贴片LED灯珠正负极接反，轻则不亮，重则直接损坏整个电路模块。今天，我将分享5种快速判断方法，让你3秒内准确识别贴片LED灯珠的正负极。

为什么必须正确区分正负极？

LED灯珠本质上是半导体二极管，具有单向导电特性。正向连接时导通发光，反向连接时不仅不发光，还可能因反向电压过高而击穿损坏。对于0603贴片LED灯珠这类微小封装，一旦损坏几乎无法修复，只能更换。选择可靠的LED灯珠生产厂家提供的产品，能最大程度避免此类问题。

5种专业判断方法（从易到难）

方法一：目测标识法（最快最常用）

这是判断0603贴片LED灯珠正负极最直接的方法。仔细观察灯珠表面或底部，通常会找到以下标识：

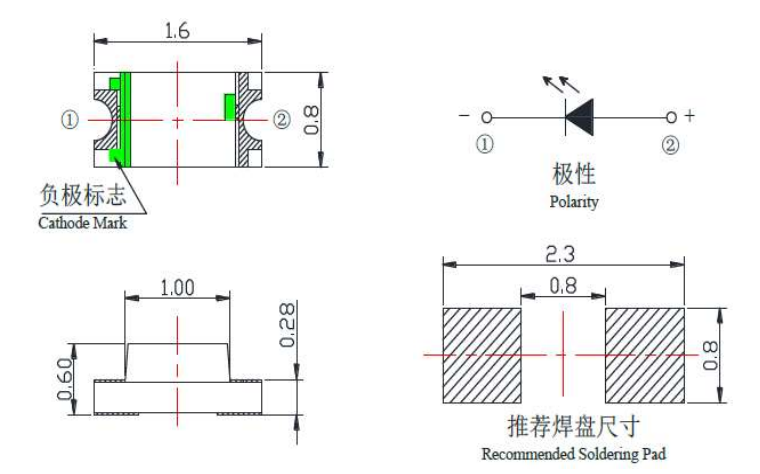

“T”字形标记：大多数0603封装底部有绿色“T”字形符号，“T”一横的一侧为正极，另一侧为负极。

三角形标记：部分型号采用三角形符号，底边靠近的一侧为正极，顶角靠近的一侧为负极。

彩色线条：俯视贴片LED灯珠时，一侧带有彩色线条（通常为绿色）的是负极，另一侧为正极。

方法二：焊盘大小观察法

在PCB板上已焊接的LED灯珠，可通过焊盘大小判断：

较大焊盘：通常连接负极（阴极）

较小焊盘：通常连接正极（阳极）

这种方法特别适合维修时快速判断，无需拆卸元件。

方法三：万用表检测法（最准确）

当目测无法确定时，万用表是最可靠的检测工具：

将万用表调至“二极管测试”档位

红黑表笔分别接触LED灯珠两端

如果贴片LED灯珠微亮，则红表笔接触的为正极，黑表笔接触的为负极

专业提示：数字万用表和指针万用表的极性指示可能相反，建议以灯珠是否发光为准。

方法四：低压电源测试法

若无万用表，可用3V纽扣电池或两节1.5V电池（串联限流电阻）测试：

将电池正负极分别接触贴片LED灯珠两端

灯亮时，电池正极对应的是灯珠正极

若不亮，调换方向再试

安全提醒：务必串联220Ω左右限流电阻，避免电流过大损坏LED灯珠。

方法五：规格书核对法

对于批量生产或高可靠性要求的场合，最准确的方法是查阅LED灯珠生产厂家提供的规格书。规格书中会明确标注引脚定义和极性标识。

LED灯珠厂家的品质保证

在众多LED灯珠生产厂家中，东莞洲创凭借15年行业经验，专注于高可靠性LED灯珠的研发与生产。该公司生产的0603贴片LED灯珠具有以下特点：

清晰标识：所有产品都有明确的极性标记，便于快速识别

宽温工作：环境温度适应范围达-40°至+125°

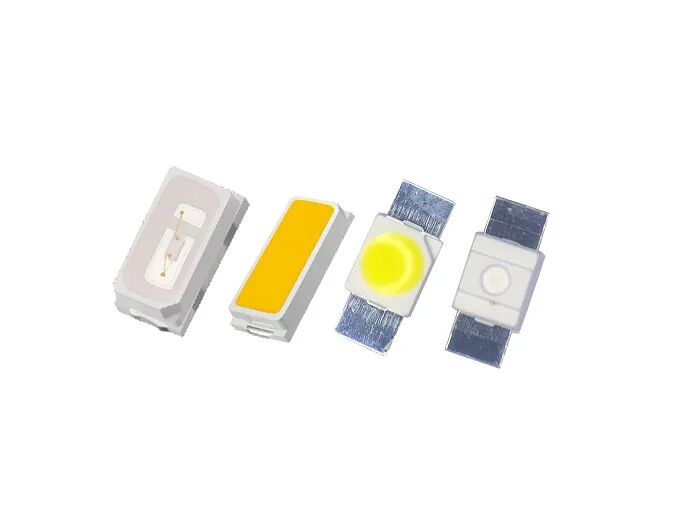

规格齐全：提供全系列贴片LED灯珠，包括0402、0603、0805、1206等多种规格

作为专业的LED灯珠生产厂家，东莞洲创的产品规格书详细标注了极性信息，为工程师提供了最可靠的判断依据。东莞洲创的LED灯珠采用先进生产工艺，确保每一颗贴片LED灯珠都符合严格的品质标准。

常见误区与注意事项

颜色无关极性：LED灯珠外壳颜色与正负极无关，不同厂家的标记方式可能略有差异。

特殊型号注意：市场上有少数负极性灯珠，极性与常规相反。购买时需确认产品说明书。

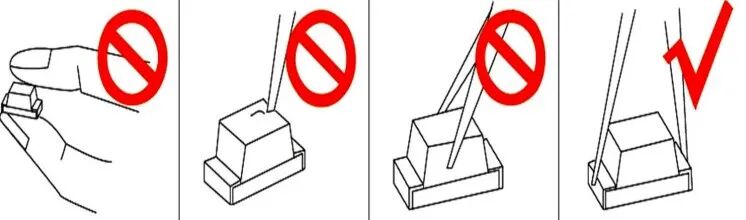

静电防护：操作贴片LED灯珠时需戴防静电手环，工作台面要接地，防止静电击穿LED芯片。

焊接温度控制：焊接时应控制温度在260℃左右，焊接次数不宜超过3次。

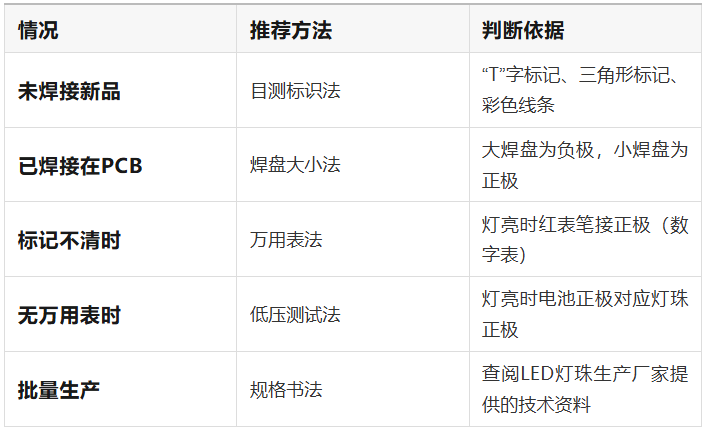

快速判断流程总结

建议

对于经常使用0603贴片LED灯珠的工程师，建议：

建立自己的元件库，标注清楚极性

批量采购时向LED灯珠生产厂家索要详细规格书

设计PCB时添加明确的极性标识

培训团队成员掌握多种判断方法

掌握这些方法后，你就能在3秒内准确判断LED灯珠的正负极，避免因接反而导致的损失。记住，正确的极性连接是保证贴片LED灯珠正常工作和延长使用寿命的基础。选择像东莞洲创这样专业的LED灯珠生产厂家，能确保产品质量和稳定性，减少生产中的不确定因素。

你在工作中遇到过哪些LED极性判断的难题？欢迎在评论区分享交流！
