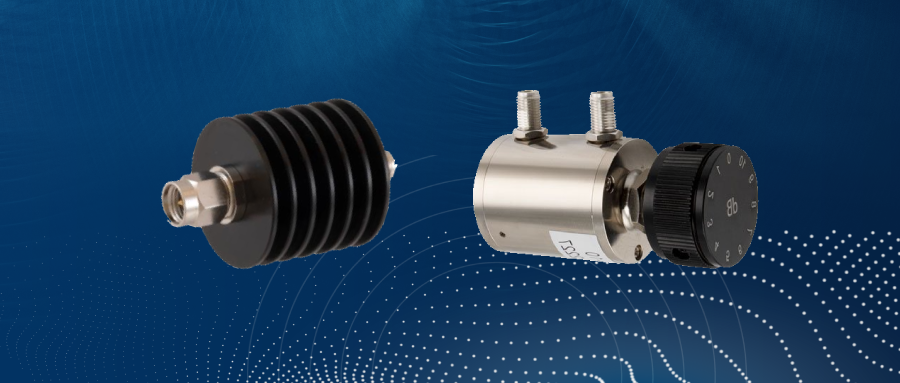

在射频系统中，衰减器是主要部件，用于调节信号电平、改善阻抗匹配以及保护敏感仪器。衰减器可分为固定衰减器和步进衰减器，这两者有什么区别，应当如何选择呢。今天我们一起来看看。

一、定义

固定衰减器具有固定的衰减值（如3dB、10dB、20dB等），其内部结构通常由精密电阻网络组成。它的核心优势在于极高的稳定性、极小的温度漂移以及优异的驻波比性能。

步进衰减器允许用户通过旋钮、按键或数字接口（如GPIB/USB）来改变衰减值。它提供了极大的灵活性，但通常体积较大，且在高频段的功率容量和频率响应平坦度略逊于固定衰减器。

二、应用

固定衰减器的应用主要有：

‍信号电平调整：在发射机和天线之间加入固定衰减器，精确降低发射功率以符合法规要求。

改善匹配：在信号源和负载之间加入衰减器，可以减小反射信号的影响，改善系统的驻波比。

仪器保护：防止过大的信号损坏频谱仪或接收机的前端电路。

步进衰减器的应用主要有：

‍动态范围测试：在接收机灵敏度测试中，需要连续改变输入信号强度。

自动测试系统：配合程控接口，实现自动化产线上的信号校准。

功率扫描：用于放大器压缩点的测试。

在选型时，除了衰减类型，还需要关注频率范围、功率容量和精度。Pasternack 提供了丰富的衰减器产品线，从高频宽带固定衰减器到高精度的可编程步进衰减器一应俱全。例如，Pasternack的固定衰减器采用坚固的不锈钢外壳，能在高达40GHz的频率范围内提供极佳的驻波比和散热性能，是构建高可靠性射频系统的理想选择。
