网带炉炉温均匀性超标？加热元件布局 + 网带调整实操指南

本文聚焦网带炉炉温均匀性超标问题，剖析了加热元件布局缺陷、网带运行异常及热循环、测温、炉体保温等辅助诱因。给出加热元件布局优化（分区控温、对称排布、边缘补偿等）与网带调整（解决跑偏、稳速、清理校正等）的实操流程，辅以辅助系统优化方案，明确验收标准与验证方法，助力企业快速落地优化，提升热处理精度与生产稳定性，降低质量风险，适配批量生产场景需求。

一、引言（：网带炉炉温均匀性、热处理精度、加热元件布局、网带调整）

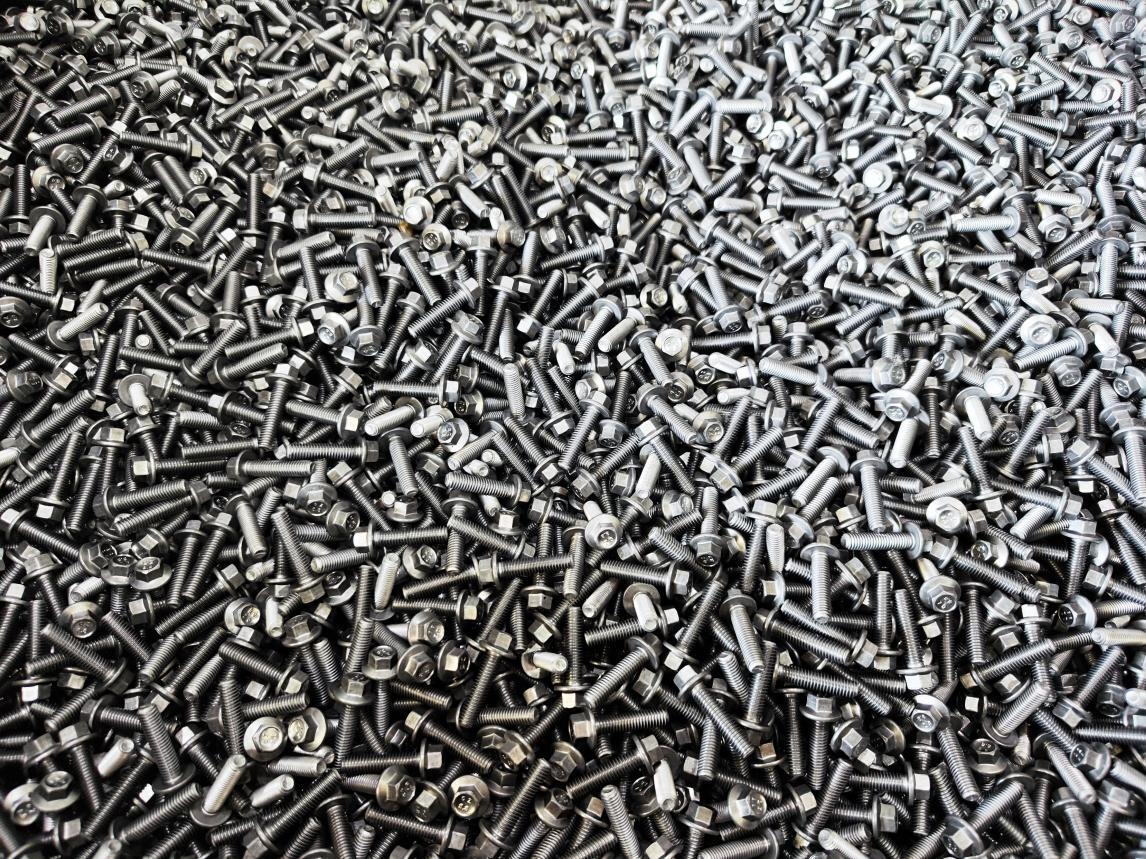

网带炉作为连续式热处理设备，广泛应用于汽车零部件、精密冲压件、紧固件等批量生产场景，炉温均匀性是决定热处理质量的指标，直接影响工件硬度一致性、组织稳定性及变形量。行业相关标准明确了网带炉有效加热区的炉温均匀性要求，一旦超标，易引发工件局部过热、欠热、硬度不均等批量质量问题。

炉温均匀性超标诱因集中在加热元件布局不合理、网带运行异常、热循环紊乱三大维度。本文结合多年设备运维与工艺优化经验，从故障根源、实操方案、验收标准三方面，提供加热元件布局优化 + 网带调整全流程实操指南，助力企业快速解决炉温不均问题，提升热处理精度与生产稳定性。

二、炉温均匀性超标原因解析

（一）加热元件布局缺陷（最主要诱因）

分区不合理，功率分配失衡：炉膛未按预热段、加热段、均热段单独分区，或各段功率配比不当，导致横向温差明显，中部温度偏低。

元件排布不对称，热辐射不均：加热元件仅单侧 / 单层布置，或上下、左右排布间距不一致，热辐射距离差异导致热流密度不均，形成局部冷热区。

元件老化 / 损坏，局部功率衰减：加热元件长期使用后表面氧化，导致功率下降；局部元件断裂、接触不良，直接形成 “冷区”，影响整体温度均衡。

端部 / 角落无补偿加热：大型炉膛两端、角落未布置补偿元件，边缘散热快，形成固定低温区。

（二）网带运行异常（关键诱因，易被忽视）

网带跑偏、抖动，工件停留不均：网带张紧度不足、传动轮磨损、导轨变形，导致运行时跑偏、卡顿、抖动，工件局部停留时间过长或过短，造成受热不均。

网带速度不稳定，时序温差大：变频调速故障、电机负载不均，网带速度波动，工件在炉内升温、保温时间不一致，引发纵向温差。

网带积碳 / 变形，遮挡热辐射：长期使用后网带表面积碳、变形翘曲，遮挡工件受热面，导致工件底部 / 侧面温度偏低。

网带高度偏差，受热距离不均：网带左右高度不一致，工件与上下加热元件距离偏差，热辐射接收量不同，形成横向温差。

（三）辅助诱因（热循环、测温、炉体保温）

热风循环系统故障：高温风机转速不足、导流板脱落 / 角度错误，热气流无法形成均匀湍流，局部 “死角温差” 。

测温系统误差：热电偶老化、漂移、布置不合理，温控数据失真，导致加热调控偏差。

炉体保温失效：保温层脱落、炉门密封不严，边缘散热过快，两端温度偏低。

三、加热元件布局优化实操指南（从根源解决热不均）

（一）布局设计原则

分区单独控温，功率配比：炉膛沿长度方向划分为预热段、加热段、均热段，按合理长度划分单独控温单元，配备单独温控器、热电偶、加热元件组。功率配比侧重加热段，平衡均热段与预热段，兼顾升温速率与温度均匀性。

四面 / 六面对称布局，消除辐射盲区：标准炉膛采用上下双层 + 左右两侧四面布置；大型炉膛增加前后端部补偿元件，实现六面环绕加热。同排相邻元件保持均匀间距，上下层元件交错排布，减少 “热点” 与 “冷点”。

边缘补偿设计，抵消散热损耗：炉膛两端、角落区域加密加热元件，或单独设置补偿加热回路，补偿边缘散热，确保端部温度与中部均衡。

元件选型一致，定期校验更换：同一控温单元内加热元件材质、规格、电阻值保持一致，避免功率偏差；优先选用耐温性强的优质元件，延长使用寿命。

（二）分步实操优化流程（可直接落地）

步骤 1：停产安全断电，炉膛清理与检测

切断总电源、加热电源、风机电源，挂牌警示，待炉膛温度降至安全范围后进入作业。

清理炉膛内积碳、氧化皮、杂物，检查炉衬保温层、导流板、热电偶固定座完好性，修复脱落 / 破损部件。

检测加热元件：用万用表测各元件电阻值，记录数据；电阻值偏差过大、表面严重氧化、断裂、变形的元件，全部更换同规格新元件。

步骤 2：分区重新规划，元件排布施工

按 “预热段→加热段→均热段” 标记分区线，每区单独划分温控单元，标注元件安装位置（上下左右对称布置）。

安装元件时确保固定牢固，避免运行中松动；上下层元件交错排列，端部区域按补偿需求加密布置，消除辐射盲区。

每区配备单独温控器与热电偶，热电偶布置在加热区位置，避免靠近炉壁或元件，确保测温精准。

步骤 3：通电调试，精准校准温度

空载通电升温，按工艺温度逐步加热，每阶段保温一段时间，用便携测温设备检测炉膛内各区域温度。

若发现局部温度偏高或偏低，调整对应区域加热元件功率（通过温控器微调），或优化元件排布密度，直至各区域温度均匀。

反复调试 2-3 次，确认温度稳定后，记录各温控单元参数，作为日常运行基准。

（三）日常维护要点

定期检查加热元件表面状态，清除氧化皮与积碳，发现破损及时更换，避免影响整体加热效果。

每季度校准一次温控器与热电偶，确保测温与控温精准，避免因仪器误差导致温度不均。

炉膛保温层定期检查，发现脱落或破损及时修补，减少热量损耗与边缘温差。

四、网带调整实操指南（解决运行引发的热不均）

（一）调整原则

确保网带运行平稳：无跑偏、抖动、卡顿，速度稳定，保证工件在炉内停留时间一致。

优化工件受热条件：网带高度一致，表面清洁无积碳变形，不遮挡工件受热面。

（二）分步实操调整流程

步骤 1：网带运行状态检测

开机空载运行网带，观察运行轨迹是否居中，有无左右跑偏、上下抖动或卡顿现象；检查传动轮、导轨表面磨损情况，以及网带张紧度。

检测网带速度稳定性，观察速度显示是否波动，用工具辅助判断运行速率是否均匀。

检查网带表面状态：是否有明显积碳、变形、翘曲，左右高度是否一致。

步骤 2：针对性调整优化

解决跑偏与抖动：调整张紧装置，使网带张紧度适中（无松弛也不过紧）；打磨传动轮与导轨磨损部位，或更换磨损严重的部件；校正导轨安装位置，确保平行度，避免网带跑偏。

稳定网带速度：检查变频调速系统与电机负载，修复故障部件，调试至速度稳定，无明显波动；定期润滑传动机构，减少运行阻力。

清理与校正网带：用工具清除网带表面积碳，变形翘曲的网带及时校正或更换；调整网带支撑结构，确保左右高度一致，使工件与加热元件距离均匀。

优化工件摆放：根据炉膛宽度与网带尺寸，合理规划工件摆放密度，避免过度拥挤遮挡热量，确保每个工件受热均匀。

步骤 3：负载试运行验证

摆放适量工件进行负载运行，按正常工艺升温保温，运行一段时间后检查工件热处理质量（硬度、组织均匀性）。

若仍存在局部质量问题，针对性微调网带速度或位置，或优化工件摆放方式，直至工件质量一致。

（三）日常维护要点

每日开机前检查网带张紧度与表面清洁度，清除少量积碳；每周彻底清理一次网带表面，每月检查传动机构润滑情况。

定期检查网带磨损状态，若磨损严重或变形无法校正，及时更换新网带，避免影响生产质量。

导轨与传动轮定期检查，发现磨损及时处理，确保网带运行平稳。

五、辅助系统优化（提升整体均匀性）

（一）热风循环系统优化

检查高温风机运行状态，确保转速正常，无异常噪音；修复或更换损坏的导流板，调整导流角度，使热气流形成均匀湍流，覆盖整个炉膛，消除温度死角。

定期清理风机叶片与导流板表面积尘、积碳，避免影响气流循环效率。

（二）测温系统优化

增加热电偶布置数量，避免测温盲区，确保各加热区都有精准测温点；定期更换老化的热电偶，每季度校准一次测温仪器，保证数据真实可靠。

（三）炉体密封与保温优化

检查炉门密封件是否完好，如有老化或破损及时更换，减少热量泄漏；定期检查炉膛保温层，发现脱落、破损及时修补，确保保温效果，减少边缘散热导致的温差。

六、验收标准与效果验证

（一）验收标准

炉膛有效加热区内各点温度均匀，符合行业相关标准要求；

网带运行平稳，无跑偏、抖动、速度波动，工件停留时间一致；

工件热处理后硬度均匀、组织稳定，无局部过热或欠热现象；

设备连续运行一段时间内，温度保持稳定，无明显波动。

（二）效果验证方法

采用多点测温法：在炉膛内不同位置（前、中、后、左、右、上、下）布置测温点，按工艺温度加热保温后，记录各点温度，验证均匀性。

工件抽样检测：连续生产批次中抽样，检测工件不同部位的硬度、组织，判断是否均匀一致。

长期稳定性观察：设备连续运行一段时间，定期记录温度数据与工件质量，确认优化效果持续稳定。

七、总结

网带炉炉温均匀性超标问题，解决思路是 “根源优化 + 运行调整 + 辅助保障”：通过科学划分加热分区、对称排布加热元件，从根源消除热辐射不均；通过调整网带运行状态、优化日常维护，解决运行引发的受热不均；同时完善热风循环、测温、保温等辅助系统，提升温度均匀性。

遵循本文实操指南，可快速落地优化方案，有效解决炉温不均问题，提升工件热处理质量与生产稳定性，降低批量质量风险。如需针对性方案（如特定型号网带炉、工艺温度下的优化），可联系技术团队获取定制支持。
