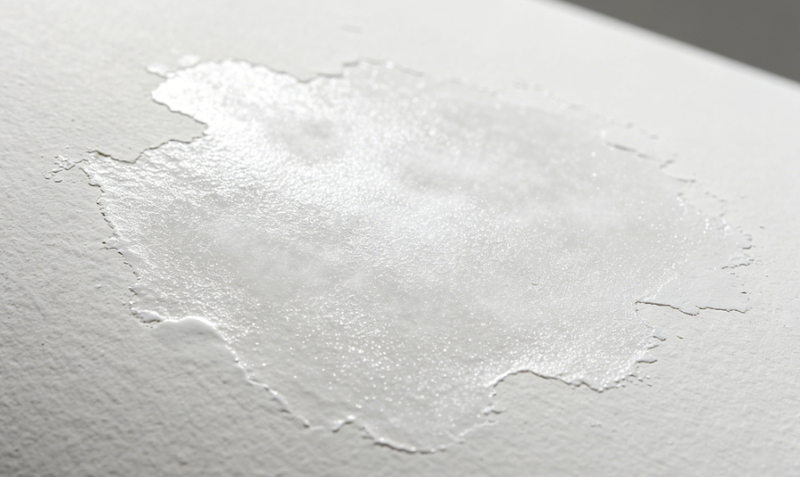

涂膜泛白，也叫“发白”或“白化”，是指漆膜在干燥过程中或刚干后表面呈现乳白色雾状、浑浊、失光，严重时像罩了一层白霜。这在高温高湿的塑胶涂装中尤其常见，其本质是水分凝结或溶剂-树脂相分离。以下按原因和解决办法详细说明。

主要原因

●高湿度下溶剂挥发致水汽凝结（最常见）

喷涂时溶剂快速挥发，从湿膜带走大量热量，使涂层表面温度骤降至露点以下。这时空气中的水蒸气凝结成微细水滴，混入湿膜，形成不透明的乳白色。当相对湿度> 80%时风险极高。

●稀释剂选用不当

○挥发太快：降温剧烈，凝结水多，且漆膜表干过快，水分来不及逸出就被封闭在涂层内。

○溶解力不足：稀释剂中真溶剂比例低，喷涂或挥发过程中树脂析出，产生类似发白的浑浊（树脂白化）。稀释剂本身含水或含过多易吸水的醇类也会直接带入水分。

●压缩空气含水/含油

●空压机未及时排水，或冷冻干燥机、油水分离器失效，喷出的气流本身含细小水滴或油雾，直接混入漆膜。

●底材或底漆潮湿

○塑胶件经水洗后未干透，或存放于潮湿环境吸水（尤其尼龙、PC等易吸水塑料）。

○水磨底漆后，水分残留在打磨划痕或孔隙中，未经干燥就喷面漆。

○脱模剂未除净，表面亲水也会加重泛白。

●施工手法过厚或闪干不足

单道喷涂过厚，表层溶剂闪蒸时已开始结皮，而内部溶剂和水汽继续向外挥发，被表层阻碍后滞留在内，形成层间发白。

解决办法

●控制喷涂环境

○湿度：将喷房相对湿度控制在< 75%为宜，必要时开启除湿或升温。

○温度与通风：保持适宜温度（20-30℃）和均匀风速，帮助水汽及时带走。

●正确使用稀释剂与防潮剂

○换用慢干稀释剂：高温高湿条件下，应选用挥发较慢的稀释剂，减缓漆膜降温。

○添加防潮剂（化白水）：按稀释剂量的3%-10%加入专用防潮剂。它的原理是含有高沸点强溶剂，减慢挥发、溶解已凝结水分，并让水有时间在干燥过程中逸出。注意过量会引起流挂或慢干。

○检查稀释剂品质：避免使用非配套的劣质稀料，防止自身含水或溶解力差。

●保证压缩空气洁净

○每班次排空储气罐和水分离器。

○检查冷冻干燥机是否工作正常，必要时加装吸附式干燥机，确保压缩空气的露点低于喷涂环境温度。

●严格底材与底漆处理

○水洗或水磨后的塑胶件，必须用60℃左右强制烘烤或长时间晾干至完全脱水。

○易吸水的塑料（如尼龙）在喷涂前可先预烘去湿。

○底漆打磨后要清灰，并用干燥空气吹净水分。

●调整喷涂工艺

○薄涂多次：每道雾化出漆量适中，保证足够的闪干时间，让水分能逐层挥发。

○已有轻微泛白时，可立即薄喷一遍防潮剂（或掺有防潮剂的稀料）来溶解并重新释放水分，然后正常干燥。

现场处理建议

●轻微泛白、刚发生：

立即喷涂防潮剂或用烤灯在50-60℃下缓烘，迫使水分挥发。很多轻微白膜会自行褪去并恢复光泽。

●严重泛白、已实干：

漆膜已永久性浑浊或失光，无法用烘烤恢复。必须用600#-800# 砂纸水磨将发白层全部打磨掉，待水分彻底干透后，按标准工艺重新喷涂。注意此时需确保环境湿度达标，稀释剂中务必按比例添加防潮剂。
