对了，目前固态电池，固固界面的优化问题，过去很多方案都需要几十MPa甚至上百MPa的压力，有些论文甚至直接把电池夹在一个金属压机里测试。呐，你就记着一个事儿，就但凡人类科技工业中出现这种看上去有点蛮力的事儿，它背后一定有解决方案。

就在两个月前，Nature Communications杂志，刊登了咱们国家科研团队的一篇新的论文【Bulk-to-interface fluorination for stable and low-pressure all-solid-state lithium metal batteries】。提出了一个新的解题思路，叫做“bulk-to-interface fluorination”。 图1的世界观展示了整个体系的多尺度设计：从LiF壳层到氟富集的主体，氟不仅保护负极Li金属，同时通过扩散增强正极结构完整性，形成自修复式界面，这种设计让电池能够在低堆叠压力下依然循环稳定。

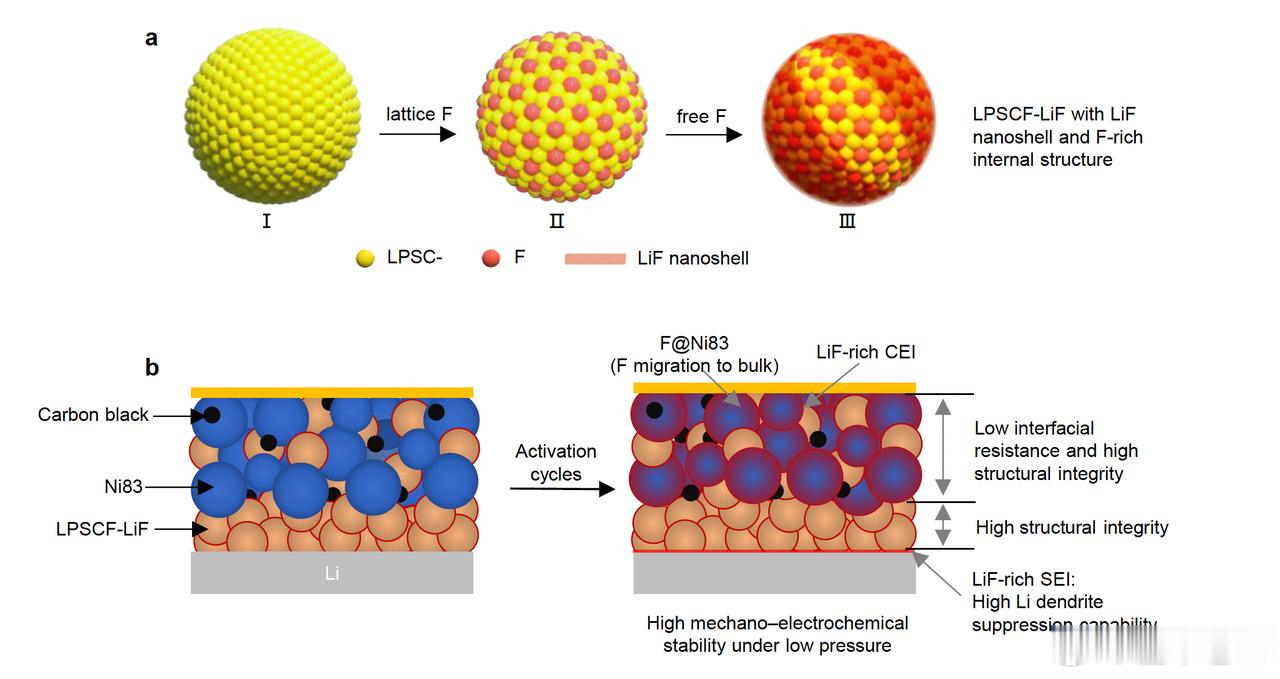

这张图分两部分，图a是材料微观结构演化，图b是电池工作循环中界面和微观机制的演变。先看图a左侧的这个I，是初始的LPSC固态电解质颗粒，黄色就是它的主体晶格，完全没有氟进行修饰；中间II显示在晶格内部引入F原子，在颗粒表面形成浅红色的LiF氟化锂纳米壳，这个就是bulk-to-interface fluorination的核心思路，氟在体相内增强整体化学稳定性，同时壳层在表面提供界面保护，右侧这个III，显示的是循环后形成的最终结构，内部富氟、表面LiF纳米壳完整覆盖，形成高稳定性的固态电解质颗粒，同时保持低界面阻抗。这个微观演化说明什么通过这种双端单氟化策略，实现了既能与锂金属负极兼容，又能承受高电压正极环境的化学和力学双重优化。图b什么意思，就是进一步把微观机制投射到电池实际结构中，可以这么说，这个图b是有很强工程落地性质的：

其中，左图显示的是电池初始堆叠，负极是Li这个没有争议，因为金属锂是固态电池作为负极为主流，不再用石磨，正极是Ni83颗粒，也就是蓝色的，意思是Ni含量高达83%也属于高镍正极序列，而这个浅红色的LPSCF-LiF固态电解质颗粒分布在正极颗粒之间，表面还混有黑色的导电剂炭黑。

而右图是经过若干激活循环后的结构演变，首先LiF纳米壳在负极表面形成富氟SEI，有效抑制锂枝晶生长；正极颗粒内部的氟开始迁移，进入晶粒内部增强机械稳定性，同时正极颗粒表面形成LiF富集CEI，保证界面低阻抗和高结构完整性；整体堆叠在低压力下也能保持良好的机械-电化学稳定性（High mechano–electrochemical stability under low pressure）

图b的箭头“Activation cycles”啥意思，我认为其实就是作者提示大家，说这种结构是通过循环逐步形成的，氟在体相和界面不断迁移和自我重排，形成自修复型界面，这也对应论文中“self-healing F migration”的概念匹配。

整体来说，这张图从宏观堆叠到微观颗粒完整描述了氟化策略如何同时优化负极SEI、正极CEI以及固态电解质体相，实现低压力下高循环稳定性、高能量密度的全固态锂金属电池，这也是这篇论文最核心、最值得放大的工程亮点。

论文后面还讲了很多细节，改天出节目跟大家做一个我自己的学习笔记分享。 车评精选汽车黑科技汽场全开
