技术巡猎 小鹏汽车 AR-HUD导航线为啥总是”飘”？小鹏用坡度解耦让光毯死死贴住路面。

开过上坡路的朋友应该有过这种体验，车载HUD投射的导航箭头或车道线，在平路上稳稳地”趴”在路面上，一到坡道上就开始”飘”，要么翘起来脱离路面悬在半空，要么沉下去扎进地里，看着特别出戏。过个减速带导航线跟着车身一起上下跳，这个问题的根源是一个具体的工程问题---怎么把车身俯仰运动和路面真实坡度分开。

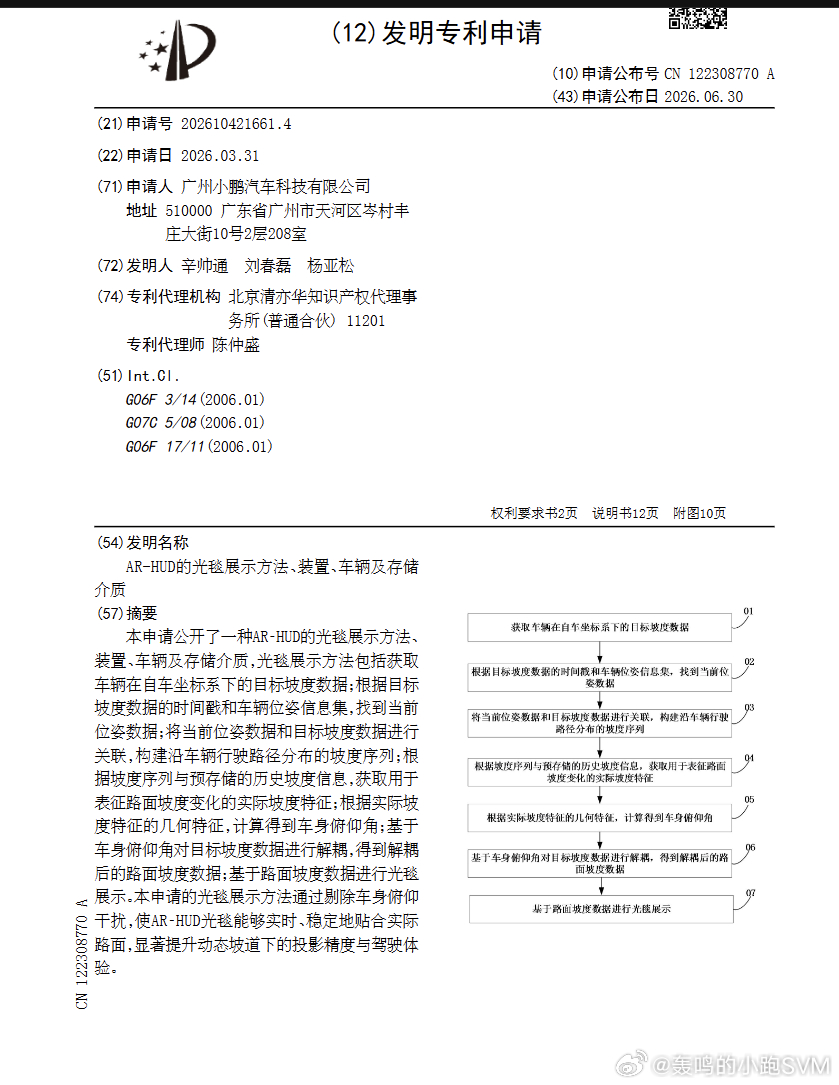

小鹏这项专利（CN 122308770 A）就专门解决这个事儿，让AR-HUD的光毯在起伏路面上也能精准贴合，不再”飘忽不定”。要理解这个技术，先搞清楚一个基本概念，传感器测到的”坡度”其实不是纯路面坡度，而是路面坡度叠加车身俯仰角的混合结果。车辆在加速时车头翘起、刹车时点头下沉、过减速带时上下颠簸，这些车身姿态变化都会被坡度传感器捕捉到，与真实路面坡度混在一起输出。用一个简单公式表达就是：测得坡度 = 路面真实坡度 + 车身俯仰角。

AR-HUD要的是纯路面坡度（用来调整投影角度让光毯贴合坡面），但拿到的是带”杂质”的混合数据，里面掺杂了大量车身姿态的”噪声”，自然投不准。如果把混合坡度直接用于投影，车身每晃一下光毯就跟着抖一下，用户体验可想而知。现有方案的困境在于时间延迟和精度不足。IMU（惯性测量单元）虽然能提供车身姿态，但它的防抖处理需要时间滤波和校准，加上坡度数据的传输和计算延迟，总延迟往往超过70毫秒。对高速行驶的车辆来说，70毫秒足够开出近两米，车身姿态已经变了，补偿系统还在按上一帧的数据调整，画面当然跟不上。而且IMU在长时间积分后会产生漂移误差，越积越大，最终失准。

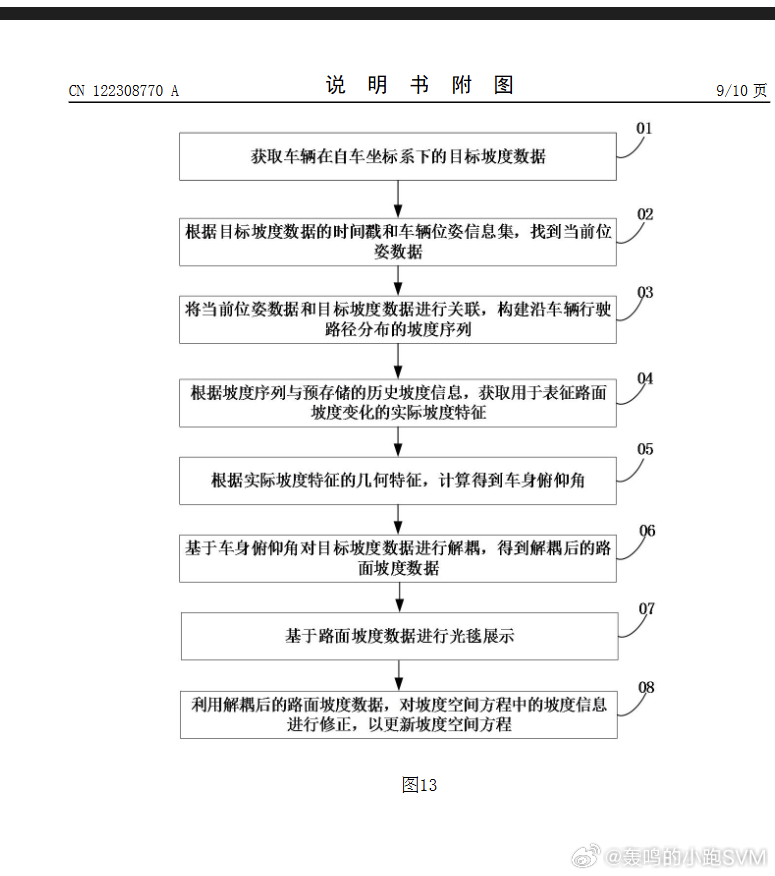

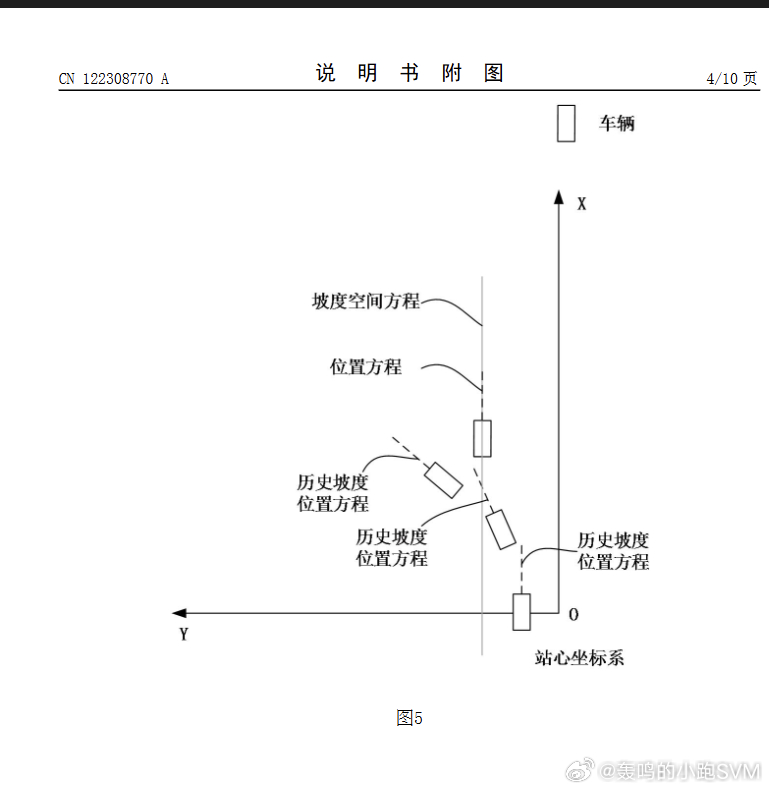

小鹏的解法是一套”解耦”流程，核心思路是利用历史数据和几何关系，把路面坡度”沉淀”出来，再把车身俯仰角分离出去。具体做法是，系统持续采集带有精确时间戳的坡度数据和车辆位姿数据（x、y坐标和航向角yaw）。当新一帧坡度数据到达时，根据时间戳找到对应的车辆位姿（还做了延迟补偿，考虑传感器采集和计算耗时），把两者关联起来，映射到同一个固定空间坐标系，站心坐标系（以东向为X、北向为Y、天向为Z）下，形成一条沿行驶路径分布的坡度-位置曲线。

选择站心坐标系是因为它的大地基准固定，不受车辆姿态变化影响。然后把这条曲线与同一路段预先存储的历史坡度信息进行比对融合。历史数据来自车辆多次经过同一路段时累积的记录，经过异常值剔除和坐标统一预处理。利用”真实大地坡度是固定的”这个天然特性，多帧数据加权平均就能有效抵消单帧测量中的随机噪声。融合时用投影距离作为权重，历史数据点与当前曲线的空间距离越近，说明可信度越高，权重越大；距离太远的视为异常数据，直接筛掉不参与融合。这种基于空间一致性的加权策略，既利用了历史数据的统计优势，又防止了过时或错误数据的干扰。

经过融合和平滑拟合（用最小二乘法），得到一条反映路面固有起伏特征的坡度变化曲线。由于路面坡度在空间上具有连续性，对这条曲线在当前车辆位置求切线斜率，就能算出当前的真实车身俯仰角，注意这里算出的俯仰角之所以”真实”，是因为它来自路面几何特征的反推，而非IMU的直接测量，不受车身瞬时姿态扰动和积分漂移的影响。

拿到真实俯仰角后，对原始坡度数据做”反解耦”，从混合坡度中利用俯仰角做矢量分解，剔除车身俯仰运动产生的耦合干扰，分离出纯净的路面坡度数据。这个去除了车身姿态”杂质”的坡度值，就可以用来精确驱动AR-HUD的光毯投影：上坡时投影上翘贴合坡面、下坡时投影下倾、平路保持水平，光毯始终贴合实际路面，不再随车身的每一次晃动而抖动。

整个流程还有一个闭环优化机制：解耦后的纯净坡度数据反过来更新坡度空间方程，让系统的”路面记忆”越来越准确。车辆跑得越多，同一路段的历史数据越丰富，坡度估计就越精准——这是一个持续自学习的过程，时间越长效果越好。

从用户体验角度，这项技术解决了一个长期困扰AR-HUD的痛点。平路上HUD效果惊艳，一到坡道、减速带、颠簸路面就”露馅”，严重影响驾驶体验和用户对辅助驾驶系统的信任。小鹏这套方案不需要额外的硬件投入（利用现有的坡度传感器和位姿数据），纯靠算法优化就把问题解决了，成本控制和量产可行性上很有优势。更深一层看，精准的路面坡度估计不只是HUD需要，底盘空气悬架的预调节（上坡前提前抬升车身）、能量回收策略的优化（下坡时加大回收力度）、甚至自动驾驶的路径规划（长坡道影响能耗估算），都依赖准确的坡度信息。这项技术的价值可能远超HUD防抖本身，是整车感知能力的一次基础升级，后续能辐射到多个子系统。
