技术巡猎 理想汽车 车里坐着”阻燃铠甲”？理想这个涂层让聚氨酯泡沫遇火不慌。

坐进车里，手碰到的座椅、头顶的顶棚、旁边的门板，大概率都有聚氨酯材料的身影。这种高分子材料成型性好、成本低、触感舒适，还能做出各种复杂形状，是汽车内饰的主力选手。但它有一个致命弱点，极易燃烧。一旦起火，聚氨酯不仅会烧得猛，还会释放大量有毒烟雾（氰化氢、一氧化碳等）和高温气体，几分钟内就能让人窒息---火灾中约80%的伤亡是由烟雾和有毒气体造成的，而非火焰本身。

给聚氨酯做阻燃，传统思路是在发泡过程中把阻燃剂混进原料里。但这招有副作用，阻燃剂加多了，材料的力学性能会明显下降，坐久了塌了、按下去弹不起来，用户能直接感知到。阻燃和舒适，也就成了一对难以调和的矛盾。而且传统阻燃剂很多是卤素基的（如溴系），燃烧时会释放腐蚀性有毒气体，对环境也不友好。

理想这项专利（CN 122325989 A）换了一个思路：不再考虑去材料内部加阻燃剂了，不如在表面涂一层”阻燃铠甲”。这样基材只管舒适和力学性能，涂层只管阻燃和安全，各司其职互不干扰。

这层铠甲由两部分组成，有机硅树脂做基底，杂化阻燃粒子做活性成分。有机硅树脂本身就有一定的阻燃性和耐热性，硅氧键在高温下稳定，能形成致密的陶瓷化保护层，隔绝氧气和热量。把它涂在聚氨酯表面形成保护膜，是第一道防线。但单靠有机硅还不够阻燃效率不够高，需要更强的活性成分来打配合。

杂化阻燃粒子是技术核心。它的”杂化”体现在多层化学结构上，底层是纳米粒子（比如埃洛石纳米管、纳米二氧化硅、碳纳米管或蒙脱土纳米片），中间层是用含巯基的硅烷偶联剂做的”连接桥”，最外层接枝了膦酸基团。这个结构设计和盖楼一样精妙，纳米粒子提供骨架支撑和物理阻隔效应；偶联剂负责把上层化学基团牢牢固定在粒子表面；膦酸基团则引入了磷元素，形成”磷-硅”协同阻燃体系。

为什么要磷硅协同？因为单一元素阻燃有各自的短板。硅元素在高温下能形成致密的硅氧保护层，像给材料盖了层陶瓷罩，隔绝热量和氧气，但需要的添加量较大，多了就影响力学性能和柔韧性。磷元素的阻燃机理完全不同，它在燃烧时催化材料脱水炭化，形成致密的炭层阻止火焰蔓延，用量相对较少，催化效率高。两者搭配，磷负责在”前线”断火、硅负责在”后方”隔热，互相补强，总添加量反而可以降下来，对基材力学性能的影响也小了。

纳米粒子本身的尺寸效应也很重要。纳米级颗粒比表面积大（一克纳米二氧化硅的表面积相当于一个足球场），在有机硅树脂基体中分散均匀，形成的阻燃涂层致密且附着力强。埃洛石纳米管这类材料本身是中空管状结构，内部空间有吸附烟雾的作用，燃烧时烟气释放量也会明显减少，这对车内乘员逃生至关重要。

制备工艺上，有机硅树脂由四种硅烷单体水解缩聚而成：一甲基、二甲基、一苯基、二苯基硅烷。通过调整四者的比例（专利中给出的优选比例是1:6:2.3:1.2），可以精确调控树脂的交联密度、柔韧性和耐热性。苯基的引入提高了树脂的耐热性和阻燃性，甲基则保持涂层的柔韧性，毕竟内饰表面不能硬邦邦的，触感要舒服。缩聚反应在酸性条件下加热进行，完成后减压蒸馏除去溶剂，得到清澈的有机硅树脂溶液。

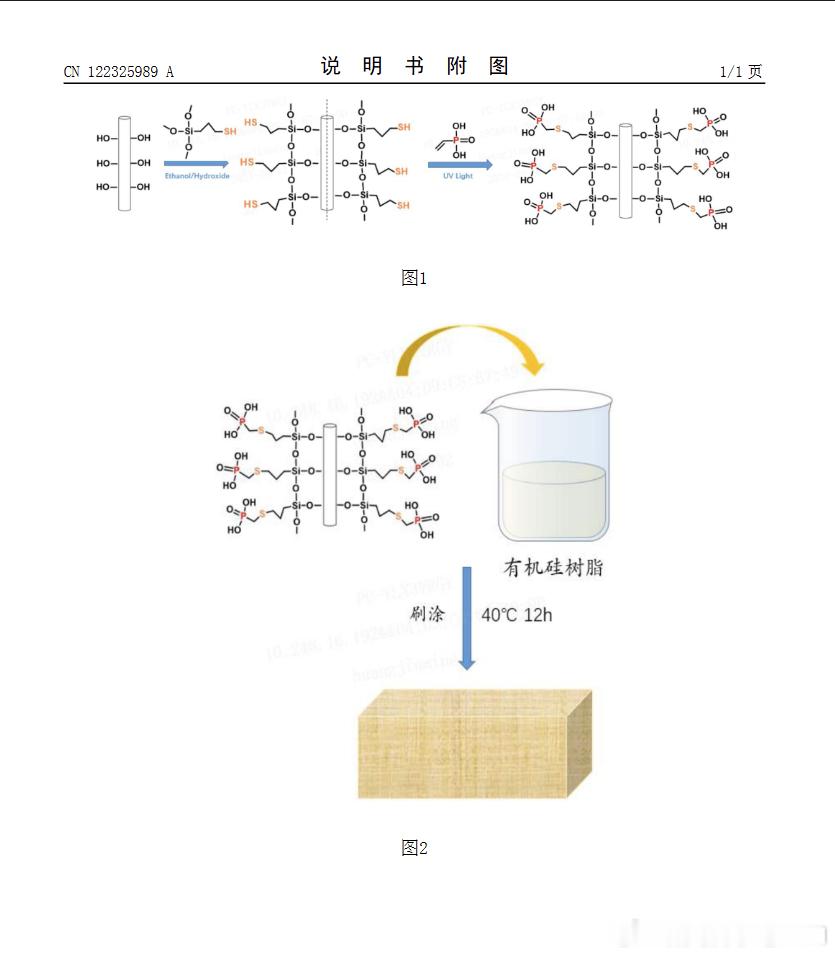

杂化阻燃粒子的制备分两步，先把纳米粒子和含巯基硅烷偶联剂在碱性乙醇溶液中反应24小时，让偶联剂通过硅醇键牢牢附着在粒子表面；再把修饰后的粒子与乙烯基膦酸在紫外光照射下反应30分钟，通过巯基-烯”点击反应”把膦酸基团精准接上去。整个过程在溶液中进行，条件温和，不需要高温高压，适合工业化批量生产。

最终使用时，把有机硅树脂和杂化阻燃粒子按比例（专利中优选3:1）混合，用刷涂或喷涂的方式涂覆在聚氨酯泡沫表面，40度固化12小时成膜。涂层负载量大约8.5毫克每平方厘米，薄薄一层就够了，不会影响内饰的外观和触感。

实验数据是很有说服力的。锥形量热仪测试显示，涂覆后的硬质聚氨酯最大热释放速率（pk-HRR）和总热释放（THR）都显著降低，最大烟生成速率（pk-SPR）也大幅下降，说明不仅烧得慢了，烟也少了。更关键的是力学性能几乎不受影响，抗压强度还有所提升，因为涂层本身有一定刚性，相当于给软泡沫套了层”硬壳”。有机硅树脂与杂化阻燃粒子比例3:1时协同效果最好，阻燃粒子太少硅层不够致密，太多则力学性能开始下降。

对理想这样的增程式电动车大厂来说，电池安全是用户最关心的议题之一。表面阻燃涂层这种”内外分工”的思路，基材管舒适、涂层管安全，可能是未来内饰材料设计的一个趋势方向。
