从传统金属互连，到前沿光子材料，每一次芯片制程突破，都是材料的迭代升级✨ 今天一次性讲透芯片核心卡脖子材料！

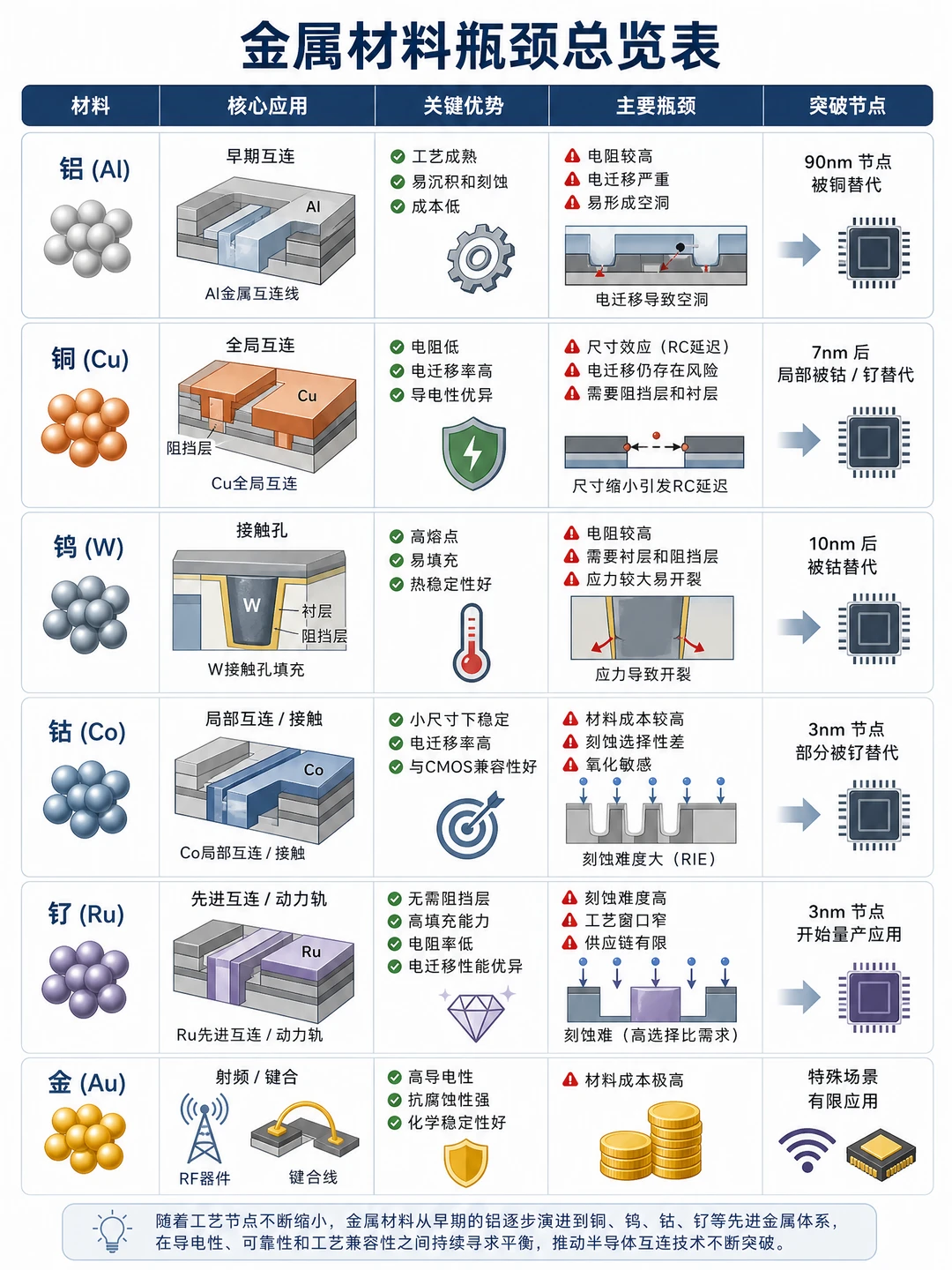

🔩 一、传统金属互连：一代代迭代突围
✅ 铝（初代互连材料）
多用于0.25μm以上老旧工艺，短板非常明显：电阻率高、信号延迟大、容易电迁移失效，早已无法适配高速芯片需求，被全面淘汰。
✅ 铜（20年互连王者）
90nm-7nm工艺主流材料，电阻率更低、稳定性远超铝。但10nm以下先进工艺彻底遇瓶颈：线宽缩小后电子散射严重、电阻飙升，还要加装阻挡层挤占导电空间，RC信号延迟成为芯片提速最大阻碍。

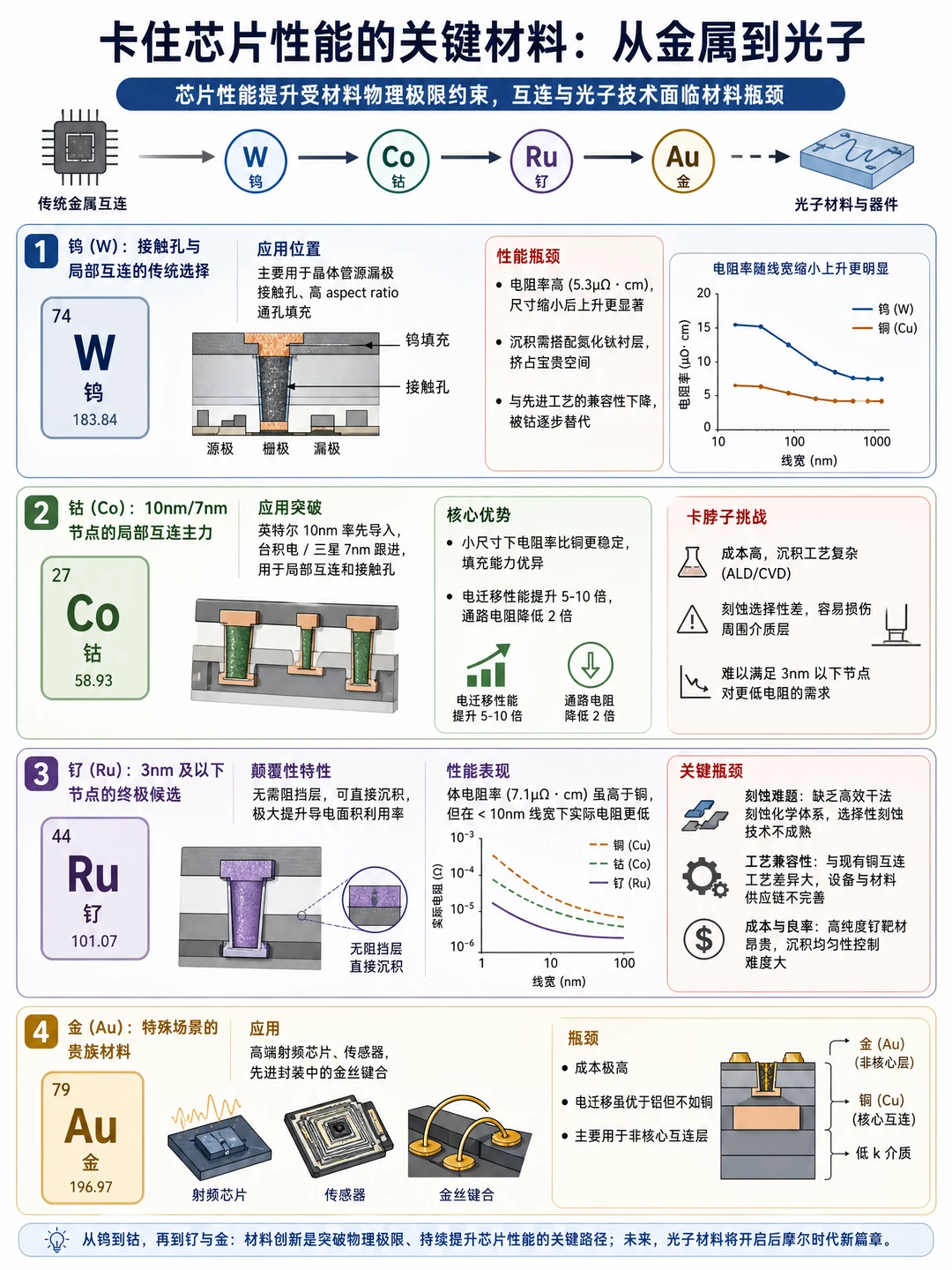

⚙️ 二、进阶金属：钴/钨/钌的接力突围
▪️ 钨：多用于晶体管接触孔，熔点高、易填充，但电阻率偏高，需搭配衬层材料，先进工艺兼容性差，逐步被替代。
▪️ 钴：7nm/10nm节点主力，小尺寸下电阻比铜更稳定，抗电迁移能力极强。缺点是工艺复杂、成本高、刻蚀难度大，无法适配3nm以下极致工艺。
▪️ 钌（下一代核心黑马）：3nm及以下终极候选材料！最大优势是无需阻挡层，最大化利用导电面积，超细线路下性能吊打铜、钴。目前瓶颈在于刻蚀技术不成熟、供应链不完善、量产良率低。
▪️ 金：仅用于射频芯片、封装键合，性能优异但成本极高，无法用于核心互连。

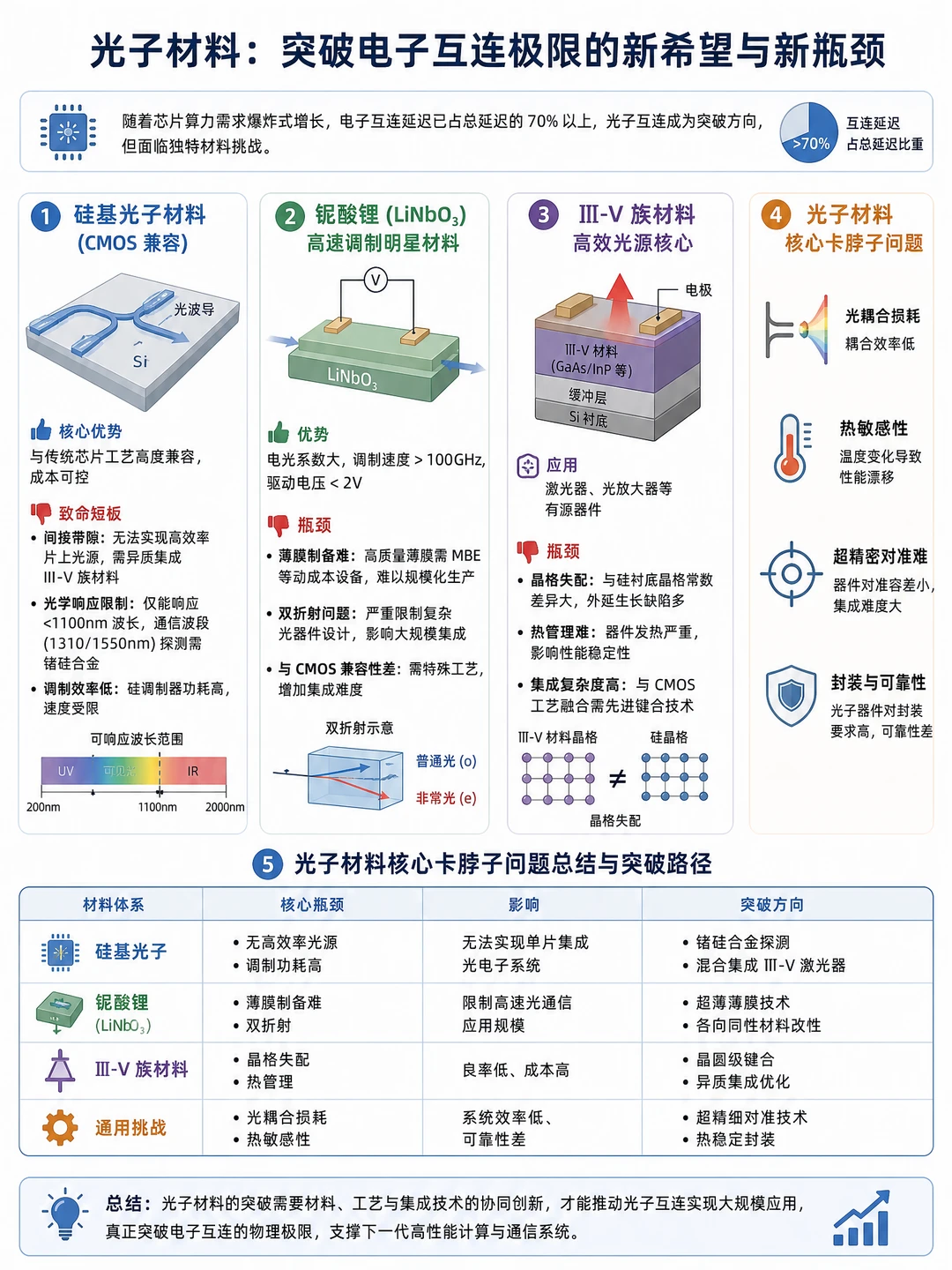

💡 三、光子材料：突破电子极限的终极方案
先进芯片中，电子互连延迟占比超70%，金属材料已经摸到物理天花板，光子互连是唯一突围路径，但同样面临材料难题：
1. 硅基光子：和CMOS工艺兼容、成本低，但无法自主发光，调制功耗高、速度受限，必须搭配其他材料集成。
2. 铌酸锂：高速调制神器，速度超100GHz，短板是薄膜制备难度大、和芯片工艺兼容性差，难以规模化量产。
3. Ⅲ-Ⅴ族材料：片上激光器、光放大器核心材料，痛点是和硅衬底适配性差、发热严重、集成难度极高。

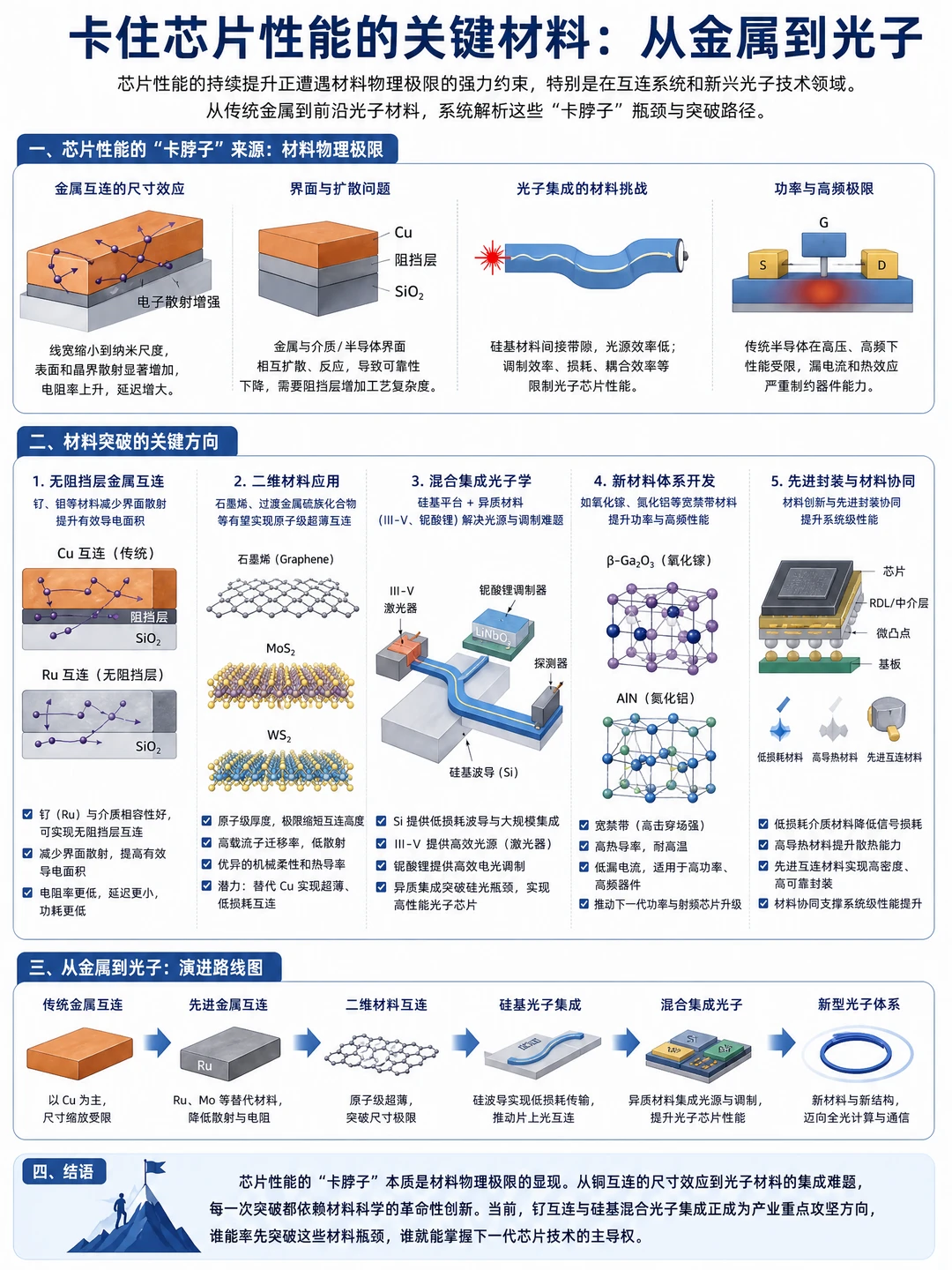

📌 核心总结
芯片迭代的本质，是材料突破物理极限的过程：
铝→铜→钴→钌，是金属互连的极致进化；而光子材料，是未来芯片算力跃升的关键突破口。
目前国产芯片最大短板，不止是设备，更是高端互连金属、光子薄膜、异质集成材料的技术壁垒！
