很多人提到激光器芯片，会先想到外延材料和发光性能。
但一颗激光器芯片真正做出来，还离不开大量微纳结构和多步工艺。
我们这边主要承接的是**激光器芯片相关微纳加工**，常见需求包括：

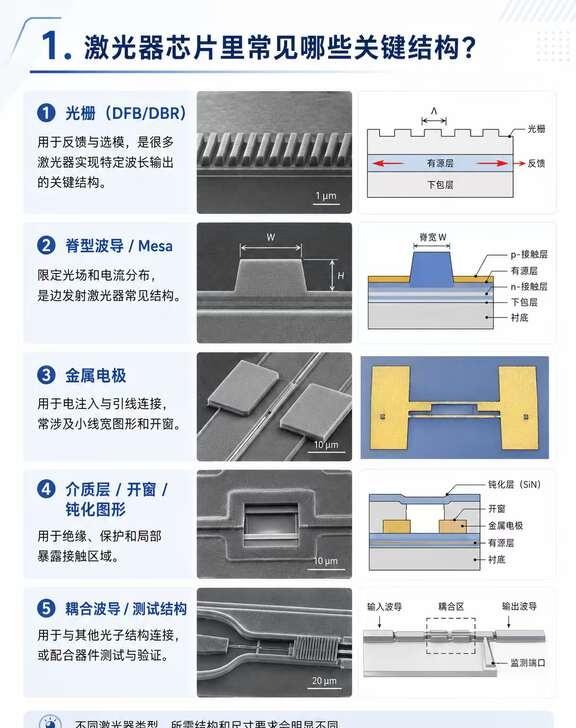

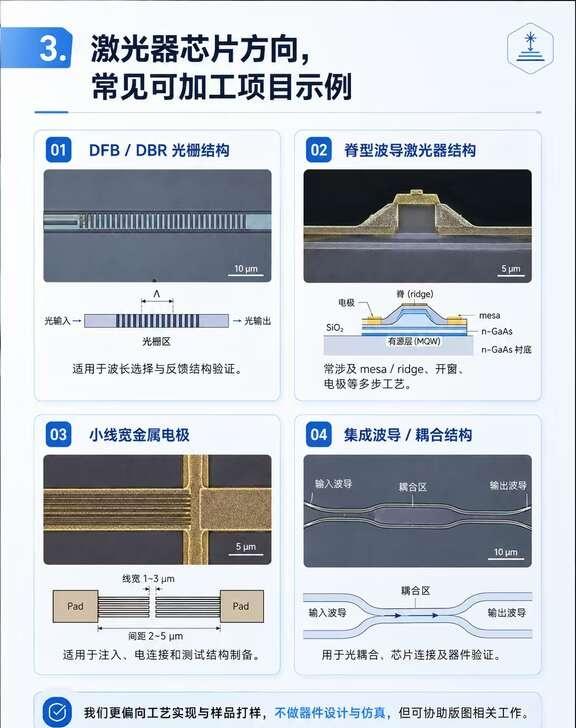

**1｜DFB / DBR 光栅结构**
用于选模、反馈和波长控制。
这类结构通常对周期、占空比、刻蚀深度和均匀性比较敏感，可根据版图和材料体系评估电子束曝光、光刻及图形转移方案。
**2｜脊形波导 / 条形波导**
通过刻蚀形成脊形或台面结构，实现光场限制和传输。
加工时需要重点关注波导宽度、刻蚀深度、侧壁形貌和表面粗糙度。
**3｜台面、沟槽与隔离结构**
包括器件台面、隔离沟槽、局部开槽等，用于器件定义、电流限制或不同功能区域隔离。
**4｜介质层开窗与图形化**
可配合SiO₂、SiN等介质层进行局部开窗，为后续电极接触、注入区域或测试区域做准备。
**5｜金属电极与焊盘图形**
包括上下电极、引线、接触区和测试焊盘等，可结合金属沉积及lift-off工艺完成。
**6｜耦合与测试相关结构**
例如光栅耦合器、波导耦合区、对准标记及测试图形等，方便后续耦合、封装和性能测试。

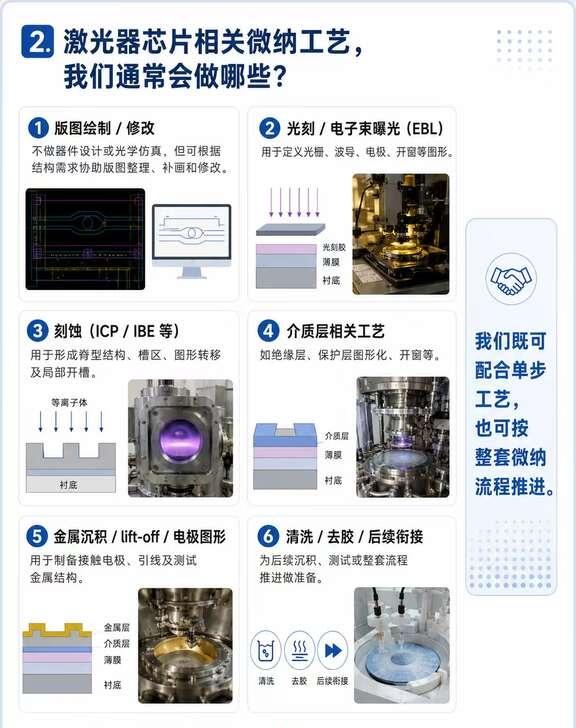

常见工艺会涉及：
光刻 / 电子束曝光（EBL）
刻蚀与图形转移
介质层开窗
薄膜及金属沉积
lift-off
去胶、清洗及形貌表征
我们不负责激光器的器件设计和光学仿真，
但可以根据已有结构需求，协助进行**版图绘制、整理和修改**，并结合材料、尺寸和后续目标推进工艺实现。
单步光刻、刻蚀、电极加工可以按需求评估，
需要多步衔接的验证样或整套微纳加工流程，也可以结合具体结构往下推进。

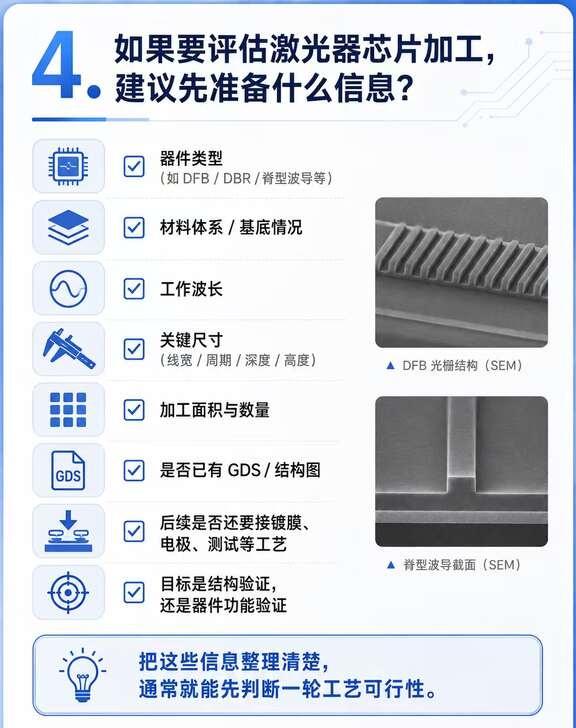

评估激光器芯片加工需求时，建议先准备：
* 激光器类型或结构示意
* 外延片及材料体系
* 工作波长
* GDS或关键结构尺寸
* 光栅周期、刻蚀深度、波导宽度
* 加工面积与样品数量
* 需要完成的工艺范围
激光器芯片加工不是只把图形做出来，
光栅、波导、台面、介质层和电极之间能不能顺利衔接，才是整个项目能否继续推进的关键。微纳加工 激光器 光刻 刻蚀
