红米k100pro用的ptsf技术其实是一个非常值得单独讲的产业链故事。
把这条线捋清楚之后，就能理解最近的一些舆论事件

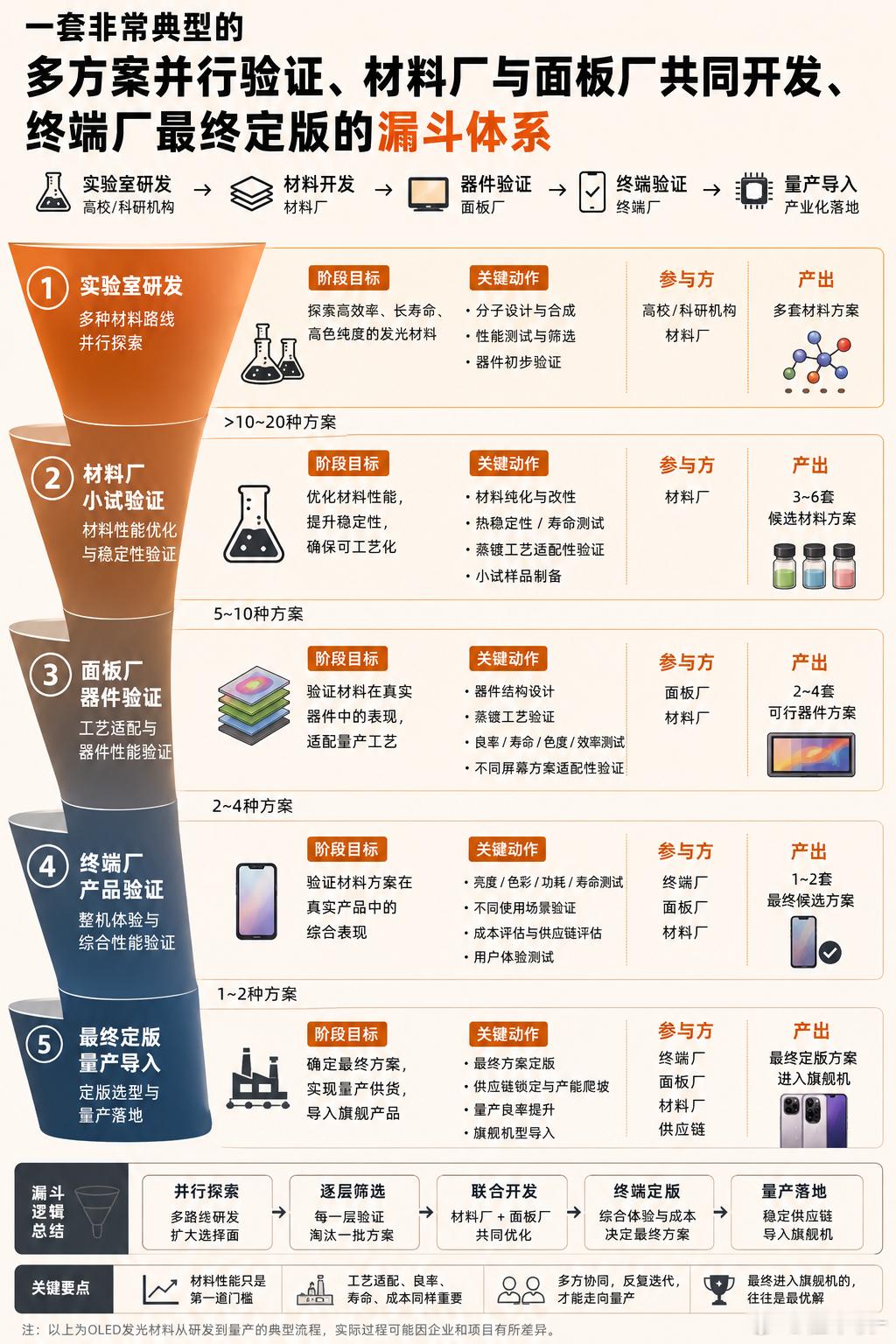

更准确地说，国产OLED材料从实验室走到旗舰手机，并不是一条简单的“研发→采购→装机”路线，而是一套非常典型的多方案并行验证、材料厂与面板厂共同开发、终端厂最终定版的漏斗体系。（简略图见图一）
一、第一阶段：实验室里先证明“这个东西理论上能跑”
最开始不是企业说 “我要给某手机做一块BT.2020屏。”而通常是高校或者企业研究院先发现现有技术的瓶颈并进行改进。
比如第三代OLED的TADF路线，理论上可以实现100%激子利用率，但在实际应用中还存在色纯度、寿命、稳定性等问题。
于是研究人员开始思考：能不能让TADF不要直接发光，而是负责“搬运能量”，最后交给一个窄谱荧光材料发光？
这就是TSF/Hyperfluorescence的基本思路。
进一步又出现：能不能增加一个磷光敏化剂，让能量转移路径变成多通道？
于是就有了pTSF。
这时候的东西通常还是：论文 → 实验室器件 → 小尺寸玻璃基板
离手机还有十万八千里。———————————————————————
二、第二阶段：高校必须找到“材料企业接盘”
这是国产OLED产业化里特别重要的一步。
高校擅长的是为什么这么设计、分子怎么设计、能不能实现、机理是什么。
但高校通常不擅长实操，一次生产几百公斤材料，还要批次稳定、纯度稳定、成本可控，高校哪有产线干这个。
所以才需要材料公司。
pTSF就是非常典型的案例。
公开资料显示，清华大学段炼团队负责基础理论、技术概念和核心机理研究，而三月科技承担了工程化、产业化任务；后续又有鼎材等材料企业参与可量产窄谱绿色荧光材料开发。
这时候研究方向会发生一次巨大的变化
实验室问： “这个分子能不能发出漂亮的绿光？”
材料公司问： “这个分子能不能稳定合成？” “纯度能不能达到要求？” “每一批性能是不是一样？” “热稳定性够不够？” “蒸镀的时候会不会分解？” “成本是多少？” “有没有专利雷区？”
将材料工程化本身就是一次研发
实际上，真正把实验室分子变成OLED材料，供应链企业往往承担了大量工程工作———————————————————————三、第三阶段：材料公司做出“能用的材料”，还不代表手机就能直接用
这是整个产业链最容易被外行忽略的一关。
材料公司可以拿出一块非常漂亮的小尺寸OLED，它的EQE很高、色域很宽、寿命以及各项参数都很好。然后面板厂说拿到我的产线上试试。最后的结果大概率是直接翻车。
因为OLED不是好材料 = 好屏幕。
真正的器件是：材料 × 浓度 × 主体 × 助敏剂 × 能级 × 膜厚 × 蒸镀温度 × 蒸镀速度 × 器件结构 × 电荷平衡
任何一个参数变化，都可能导致结果完全不同。
pTSF的公开产业化报道就非常典型：一些材料在小试阶段性能很好，但到了中试阶段发现热稳定性不够，最终只能放弃；材料厂商不断调整材料组合和配制方案，维信诺则投入大量资源对器件进行验证并反馈改进。
所以到了这里，真正的研发团队已经变成：高校 + 材料厂 + 面板厂三方一起干。———————————————————————四、第四阶段：进入面板厂的“资格考试”
这一步其实就非常接近我们说的“竞标”。但严格来说，是供应商导入 / 技术路线竞争 / 多方案验证，不一定存在传统意义上的“招标”。
假设某手机厂商明年要做一块超广色域旗舰屏。
它可能同时收到：A方案
京东方：
TSF
↓
自己的材料体系
B方案
维信诺：
pTSF
↓
三月科技/鼎材等材料体系
C方案
另一家面板厂：
其他Hyperfluorescence路线
↓
自己的材料体系
然后各家开始拿样。

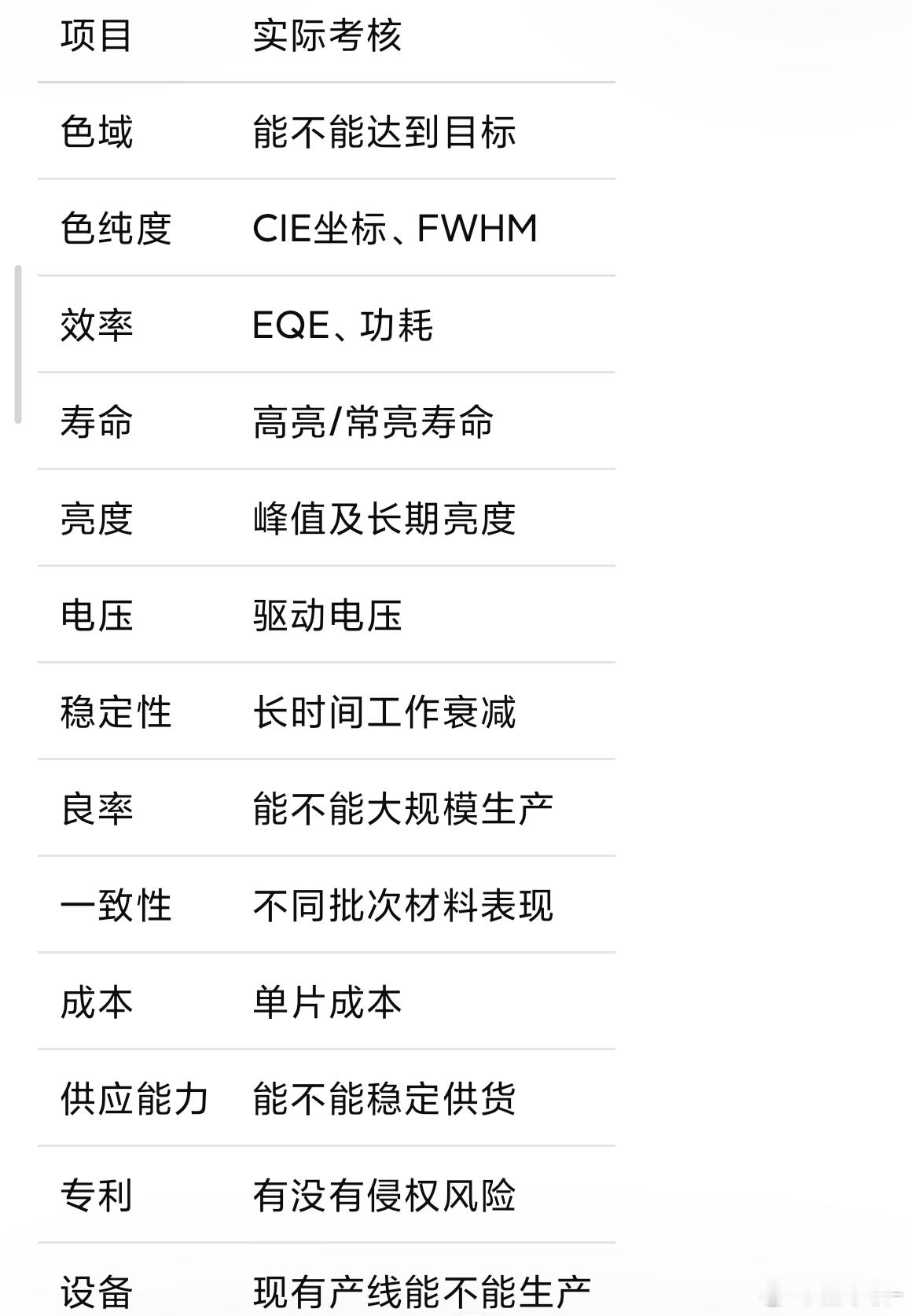

这时候比的不是谁技术最先进，而是几十项指标
所以你会发现实验室性能第一名，不一定最终拿到订单。
这就是一个材料方案进入旗舰项目验证，但最后没有出现在最终量产机里的原因。———————————————————————五、第五阶段：面板厂和手机厂商开始共同“调屏”
如果某个方案进入下一阶段，事情就更复杂了。
因为这时候手机厂商会提出自己的要求：
> 我要更高亮度。> 我要更低功耗。> 我要更高色域。> 我要在某个寿命指标下保持性能。> 我要在这个尺寸和这个分辨率下实现。
就像小米何佳说的那样（图四）于是材料公司、面板厂和手机厂商开始不断来回调整。
形成一个循环：
手机厂商提出指标⇨面板厂设计器件⇨材料厂调整材料⇨面板厂重新做屏⇨手机厂商测试⇨反馈问题⇨材料重新改⇨再次测试
这个循环需要跑很多轮才能跑通。

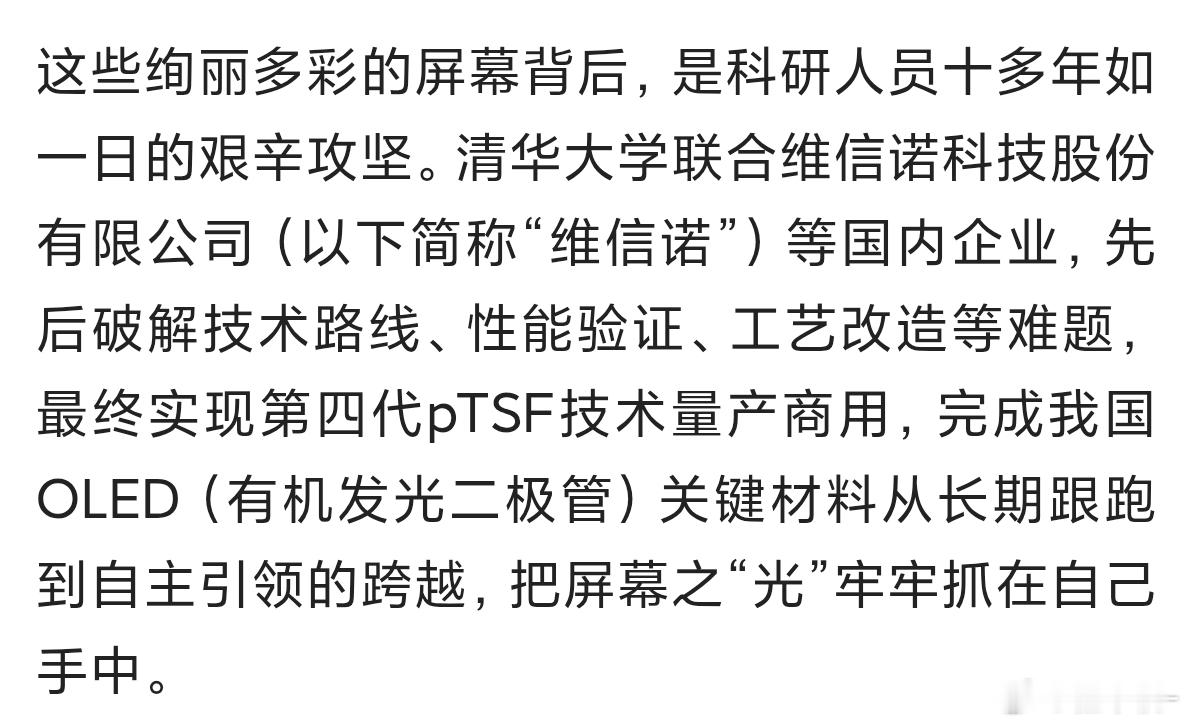

pTSF的产业化报道明确提到，清华团队与材料厂商不断调整材料组合和配制方案，而维信诺投入评测资源验证器件搭配效果，并提出改进建议。（报道见图二）
这其实就是我们说的 “企业和供应链联合研发”
真正意义上的“联合研发”，很多时候就发生在这里。———————————————————————
六、第六阶段：出现一个非常关键的节点，叫“项目定版”
这一步决定了 谁真正进入量产。比如一个九月份发布的旗舰手机项目有两个方案
方案A：TSF
方案B：pTSF

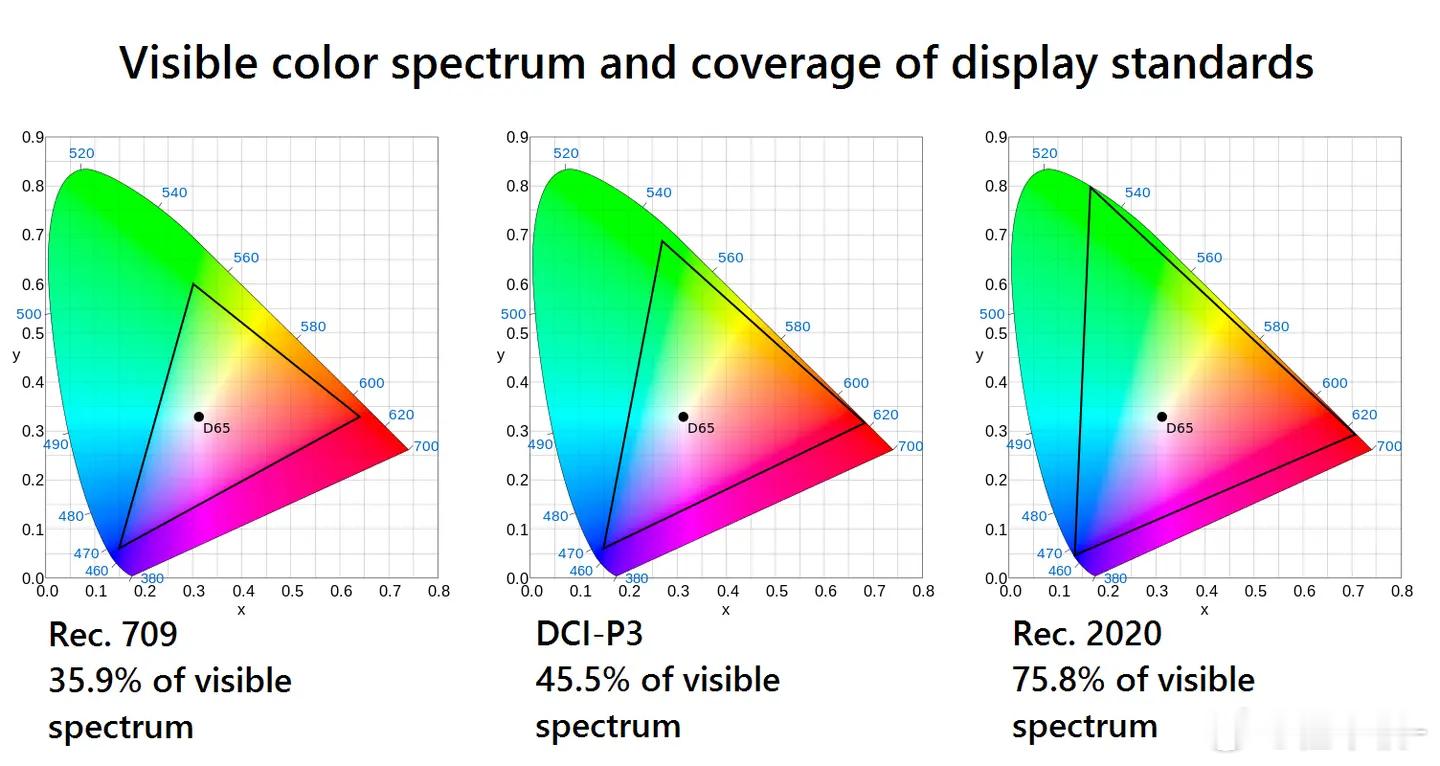

两个方案都已经做到 BT.2020（国际电信联盟为超高清电视和HDR视频制定的广色域标准，可以理解为目前屏幕这块的顶级标准）两个方案可能都已经通过面板厂验证。甚至两个方案都已经给手机厂商送样。
但最终只能选一个，或者不同型号分别采用。
为什么？
因为手机最终需要考虑成本、产能、良率、供应稳定性、交付周期、屏幕寿命、功耗、整机调校。
这时候就会出现非常有意思的情况：
供应商A 当年6月说“我们的材料已经进入某旗舰项目。”这是真的。
供应商B 当年8月说 “我们的材料已经通过量产验证。”这也是真的。
但最终手机上市用的是C方案。
这也完全可能。
因为前面说的是进入项目，最后说的是最终定版。
两者不是一个概念。
———————————————————————
七、第七阶段：真正量产后，还要再过一关
很多人以为手机发布 = 研发结束。
实际上恰恰相反。
量产之后才是材料供应稳定性 + 面板良率 + 批次一致性的大考。
实验室只需要做100块屏。
项目验证需要几千块、几万块。
真正量产需要几十万甚至百万级。
这时候最可怕的问题不是“这材料能不能发光？”
而是“第100万块屏还能不能和第1万块一样？”
所以材料企业还需要建立：
原料控制，合成工艺控制，纯化工艺，批次一致性，杂质控制，包装和运输，大规模供货能力
而面板厂则需要：蒸镀工艺稳定，良率稳定，产能稳定，设备匹配，大批量检测
这才叫真正的产业化。
———————————————————————
八、所以一项国产OLED技术真正走完的是这条路
把它压缩成一句话：实验室提出原理 → 材料企业完成分子工程化 → 面板厂完成器件化 → 多家供应链并行验证 → 手机厂商提出终端指标 → 多方案竞争 → 项目定版 → 产线爬坡 → 手机量产。
而pTSF目前公开资料能够非常清楚地看到这条链条：
清华大学负责基础理论和核心机理
↓
三月科技、鼎材等把窄谱荧光材料做成可以生产的OLED材料
↓
屏幕厂把材料放进器件和产线里验证
↓
手机厂商提出终端指标、进行产品验证
↓
最终量产
pTSF从论文里的技术变成消费者手里的屏幕。那为什么小米敢说自己是联合研发呢？因为小米这块屏幕的供应商不是脱胎于清华大学OLED项目组的维信诺，而是华星光电———————————————————————
最有意思的，其实是“谁拥有最终话语权”
这条产业链以前的权力结构大概是：
手机厂商
↓
面板厂
↓
材料厂
↓
高校
手机厂商提出需求，面板厂负责做屏，材料企业提供材料，高校负责研究。
但第四代OLED开始，情况正在发生变化。
手机厂开始深入到屏幕产业的最前端，从发光材料的分子设计阶段就开始参与，从材料端到终端，实现了完整闭环
国产OLED真正的突破，不只是做出了某一块更好的屏幕，而是开始建立一套从“校企合作研发技术→国产材料→国产面板→终端验证→旗舰机量产”的完整技术转化链。文命的无聊杂谈
