01 系统概述与技术背景
在港口、堆场、厂区物流等场景中，大车通常沿固定通道长距离运行，车辆一旦出现横向偏移，就会带来轮胎异常磨损、轨迹占道、碰撞风险和作业效率下降等问题。传统人工纠偏依赖司机经验，控制动作存在滞后和不一致；当车辆处于重载、低速、频繁启停或夜间作业状态时，偏移积累更明显，系统需要在厘米级范围内持续感知车身相对道路或作业通道的位置，并把偏差稳定地反馈给控制系统。
因此，纠偏控制系统的核心不是单纯“知道车在哪里”，而是要在复杂工况下稳定判断车辆相对目标路线的横向偏差、航向偏差和趋势变化，并将这些信息转化为可执行、平滑、低磨损的纠偏控制量。
技术路线演进：
1.1 从“硬辅助”到“视觉AI+GNSS软融合”
早期纠偏方案更多依赖GNSS纠偏。GNSS的优势是部署相对简单、坐标结果直观，适合开阔场地中的全局定位和路径规划。但在实际工程中，大车经常运行在桥吊、厂房、堆垛、集装箱和金属结构附近，卫星信号容易受到遮挡、多路径反射和瞬时漂移影响。对于大车行走的场景，单纯依靠GNSS很难长期保持稳定。
为提升局部精度，行业也使用过滑触线、磁钉、地埋线缆等硬辅助方案。这类方案能在局部场景内提供稳定参照，但铺设成本高、施工周期长，后期维护受地面磨损、沉降、改造路线变化影响。对于需要快速部署、少改造、可复制的堆场和港区来说，这类方案的工程弹性不足。
视觉纠偏的价值在于把车辆附近的真实环境直接作为控制参照。相机可以观察车道线、地面边界、作业区域标识等局部特征，能够弥补GNSS在遮挡和漂移情况下的不足。
1.2 海睿大车纠偏控制系统的核心与优势
这是一套面向港口、堆场及工业运输场景的大车高精度自动纠偏系统。系统以视觉AI感知为核心，融合GNSS定位信息、车辆运动状态数据以及智能控制算法，实时感知车辆与目标路径之间的空间关系，持续输出横向偏差、航向偏差等关键控制参数，并通过闭环控制实现车辆自动回归预定轨迹。
与传统依赖固定基础设施或单一定位方式的方案不同，海睿未来采用“视觉感知+GNSS辅助+智能控制”的协同架构，将环境理解能力与车辆控制能力深度结合，使车辆不仅能够感知自身位置，更能够理解道路边界、行驶通道以及目标路线之间的相对关系，从而实现更加精准、稳定的自动纠偏控制。
海睿纠偏控制系统实战优势：
低成本改造：免滑触线、免磁钉，主要通过相机、GNSS和车载计算单元实现部署，施工周期短，对现有场地影响小。
高精度：视觉模型输出更稳定的车道线信息，大车高速或低速情况下，纠偏标准在3cm以内
高可靠：视觉与GNSS双冗余，任一传感器短时异常时，另一侧可提供支撑，融合使用输出更好的控制策略。
控制平滑：每200ms小扭矩微调方向，电压、电流更为平稳
场景全面：可支撑堆场内自动驾驶、固定通道巡航等多类作业场景，并为后续自动驾驶功能扩展提供感知基础。
02 核心技术路径：视觉纠偏如何做到3cm以内？
2.1行业挑战：为什么传统方案很难做到3cm？
在自动化运输设备的路径跟踪过程中，实现厘米级纠偏精度的核心难点在于如何持续、稳定地获取车辆与目标路线之间的相对位置关系。传统GNSS纠偏即使结合RTK增强技术，在复杂工业场景下仍容易受到遮挡、多路径反射、天线安装误差以及车辆姿态变化等因素影响，导致定位结果出现波动，难以长期保持稳定的高精度输出。
视觉纠偏直接利用车辆前方道路环境中的车道线、边界线以及地面结构特征进行感知，通过建立车辆与道路之间的相对空间关系，实现更加稳定的路径跟踪能力。
随着深度学习技术的发展，海睿推出的视觉模型已经具备强大的特征提取和环境理解能力，能够在不同光照、天气以及复杂背景条件下准确识别车道线和道路边界信息。即使面对部分标线磨损、阴影遮挡、地面污渍或反光干扰等情况，模型仍能够依靠学习到的全局语义特征，通过对道路结构、边界特征以及车辆行驶方向的联合建模，精确计算车辆相对于目标轨迹的横向偏差和姿态偏差，并将这些信息实时反馈给控制系统。
2.2 从YOLO分割到AI端到端模型检测
为了在复杂工业场景下稳定实现 3cm 级纠偏精度，系统不仅需要准确识别车道线位置，更需要持续输出平滑、稳定且具有几何约束意义的偏移量信息。海睿在视觉感知路径上采用了“AI 端到端模型检测”技术。

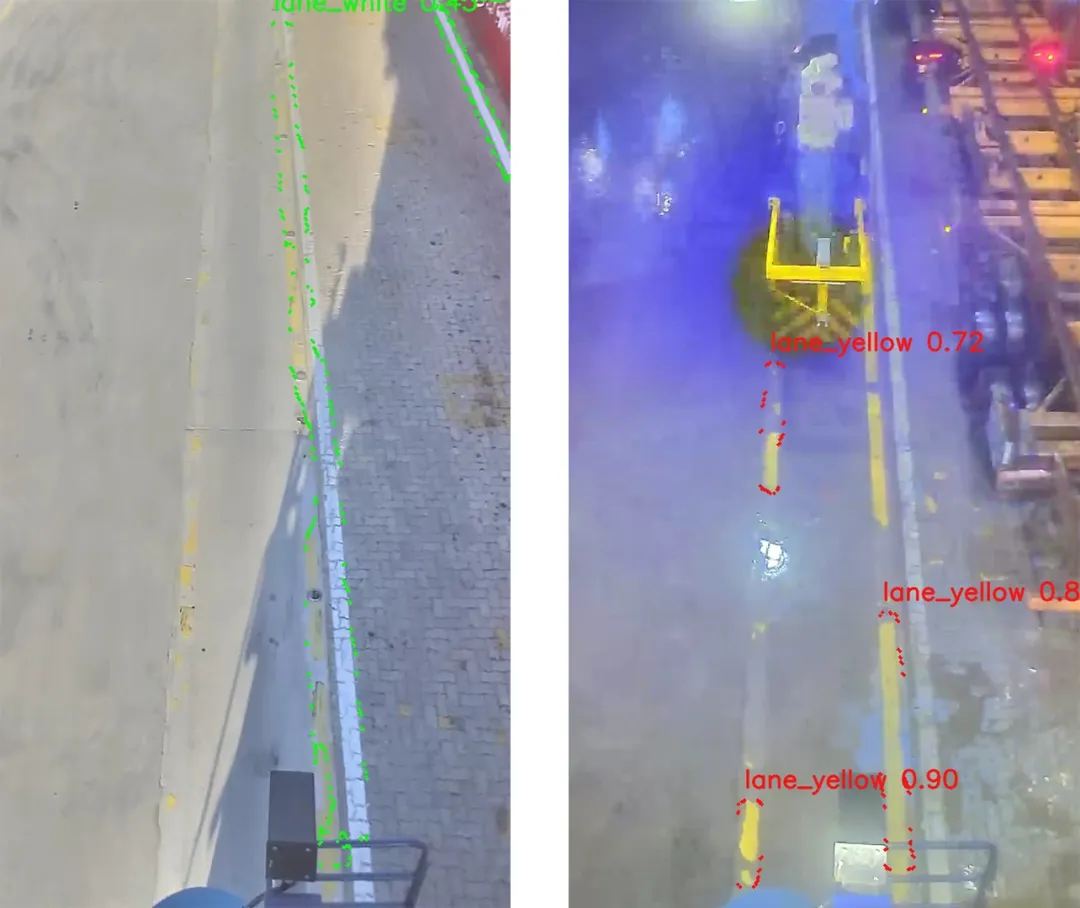

在视觉方案早期，YOLO分割模型适合快速验证可行性。它可以对车道线、通道边界、地面标识和可行驶区域进行像素级分割，推理速度快，工程生态成熟，便于部署在车载计算单元上。相比传统阈值和边缘检测，YOLO分割能够更直接地提取道路结构，但它对车道线和地面边界的可见性要求较高：当标线不清、磨损断裂、被泥水覆盖，或遇到雨雾、夜间眩光、强反光、阴影遮挡时，分割掩膜容易出现边界跳变、局部缺失和误分割。后续仍需要透视变换、中心线拟合、横向距离换算、时序滤波等处理，才能把分割结果转化为控制器可用的偏差量。
海睿推出的 AI 端到端模型检测，解决了这些弊端。

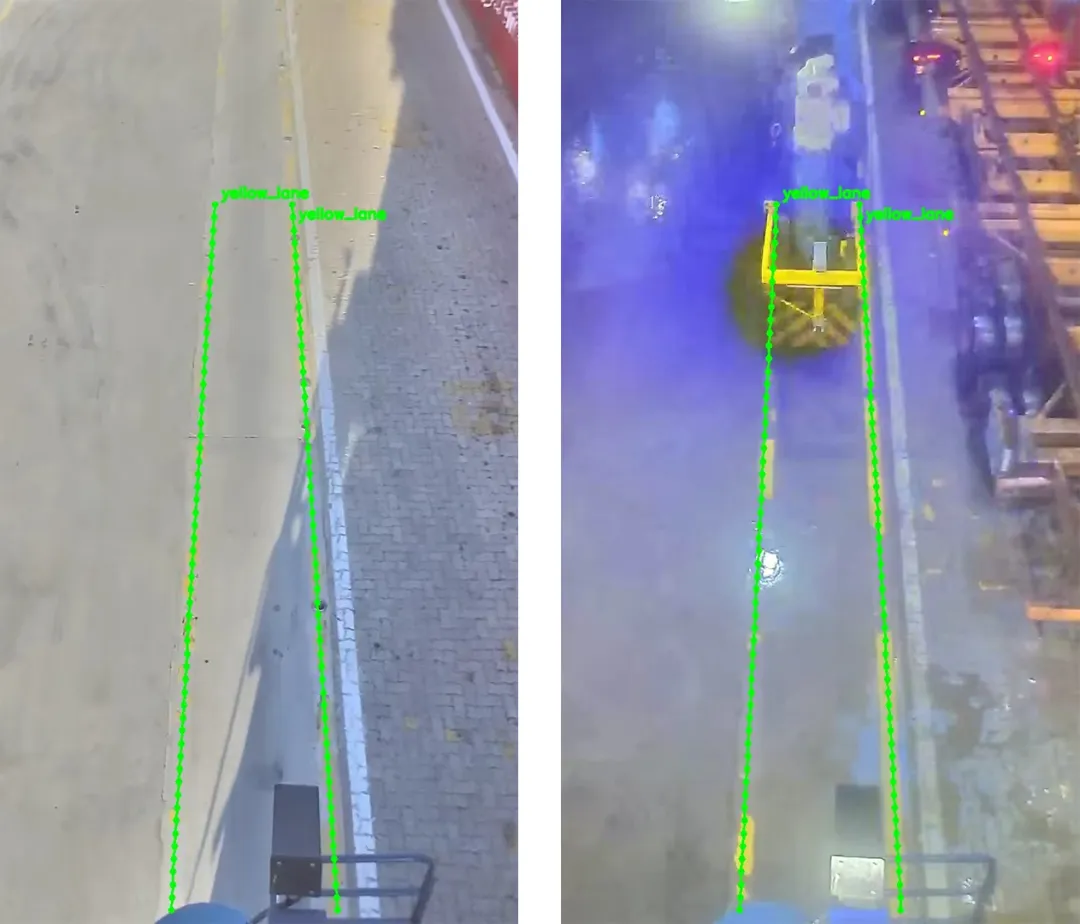

该模型不再输出中间分割mask，而是直接从输入图像中预测出车道线的位置、类别（如车道线、边界线、过街标识等）以及对应的置信度。这种设计带来了显著的优势：
更强的环境鲁棒性：

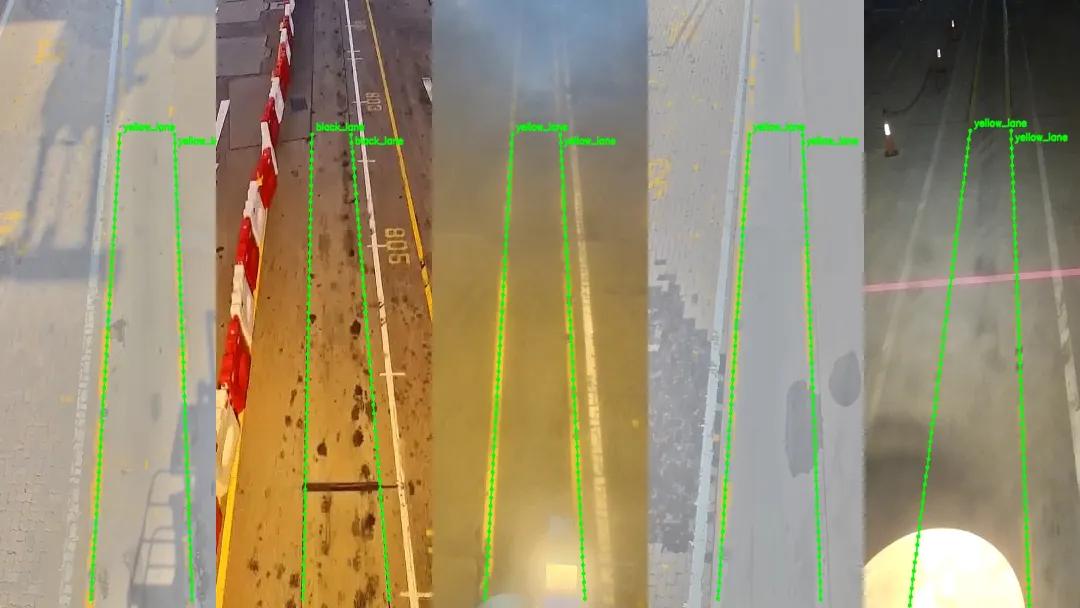

模型在训练阶段已充分学习标线磨损、局部遮挡、雨雾、反光、地面积水等真实工况样本，即使局部标线不清，仍可依据全局道路结构特征输出连续、合理的车道线结果。
更简化的处理链路：
省去了传统复杂的几何后处理步骤，模型直接输出具有几何意义的车道线信息，减少了误差累积和系统延时。
更稳定的偏差输入：
端到端输出的车道线位置时序抖动小，类别判断准确，为后续几何计算和控制模块提供了可靠的感知基础。
2.3 技术拆解：从“看见偏”到“控住稳”

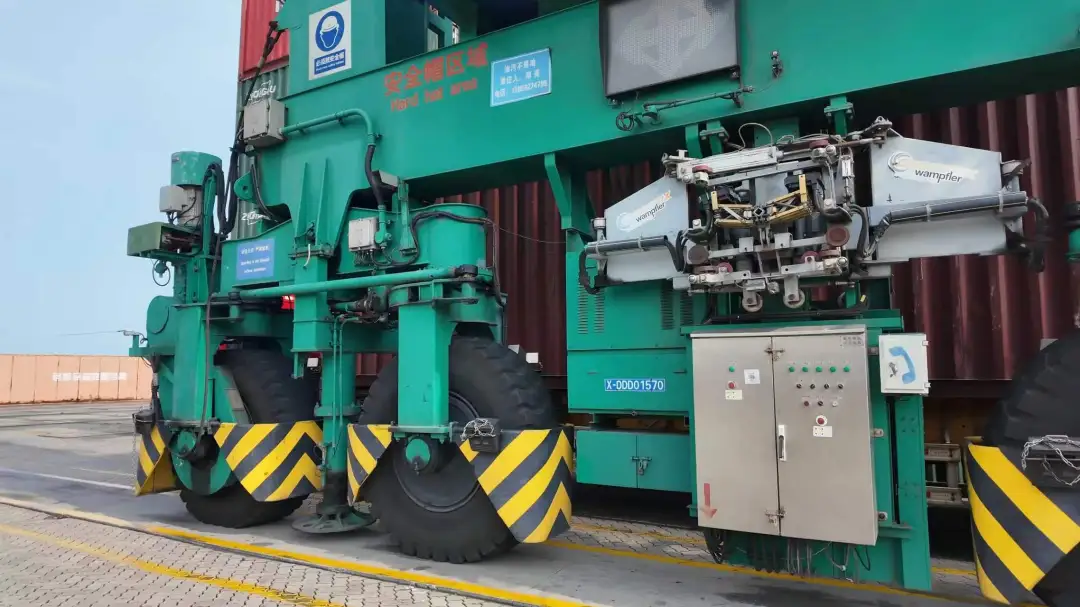

第一步是视觉采集。系统通过复用安装在大车门腿上的防撞相机，既降低了生产成本，又获取到现场道路和作业通道图像。
第二步是端到端模型检测。模型不仅判断画面中有没有线或标识，还输出更稳定的车道线位置、车道线类别和置信信息，为后续计算偏差提供基础。模型训练时引入不同光照、雨雾、污渍、磨损、阴影、遮挡等样本，提高对真实工况的泛化能力。

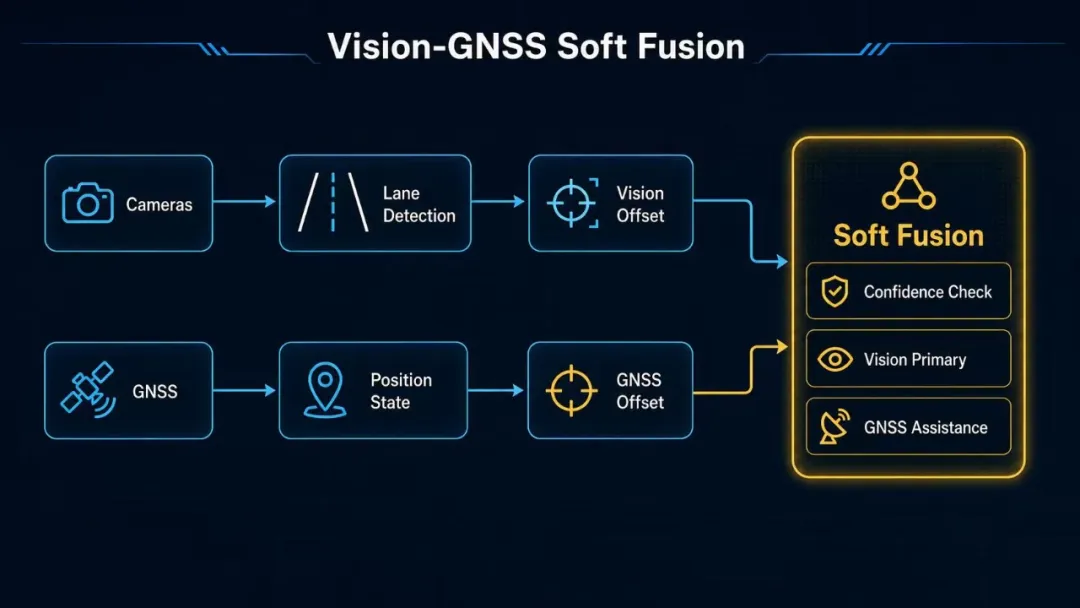

第三步是视觉与GNSS软融合。GNSS提供全局位置、路线段识别，视觉提供近场高精度偏差检测。两者不是简单相加，而是根据置信度、场景状态进行融合使用。当视觉短时受遮挡或恶劣环境影响时，系统利用GNSS和历史轨迹保持控制连续性。
第四步是闭环控制。控制器根据横向偏差、航向偏差、车速、载重状态和历史变化趋势计算纠偏量，并通过限幅、滤波和微扭矩调整避免车辆左右摆动。控制目标不是一次性“打回中心”，而是在保证安全和机械寿命的前提下，让车辆平滑回归目标轨迹。
03 工程方案：系统如何落地？
3.1 视觉AI实施路径
为实现上述感知链路，海睿视觉纠偏系统在工程上采用了以下三层设计：
（1）双路工业 RGB 相机 + 车道线标定

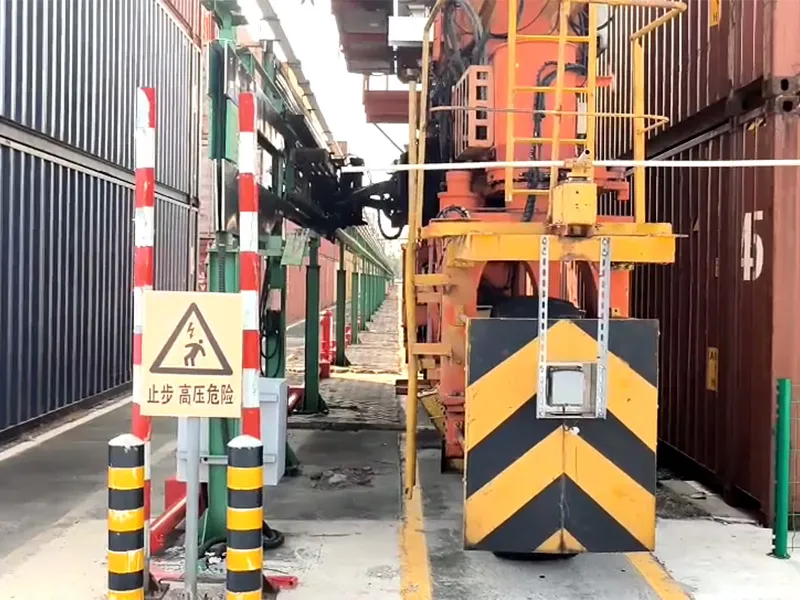

系统在大车左右侧部署车载工业 RGB 相机，根据车辆行驶方向选择前进侧与后方相机参与计算。相机视野重点覆盖车道线、通道边界、地面标识和车辆相对通道的位置关系。双路布置既能获取当前前进方向的主要纠偏依据，也能保留后方姿态参考，用于判断车身整体是否存在角度偏移。相机安装后通过车道线标定获得基准点、车道宽度、像素转换比例等参数，使图像中的车道线位置能够转换到车辆坐标系下的实际偏差。

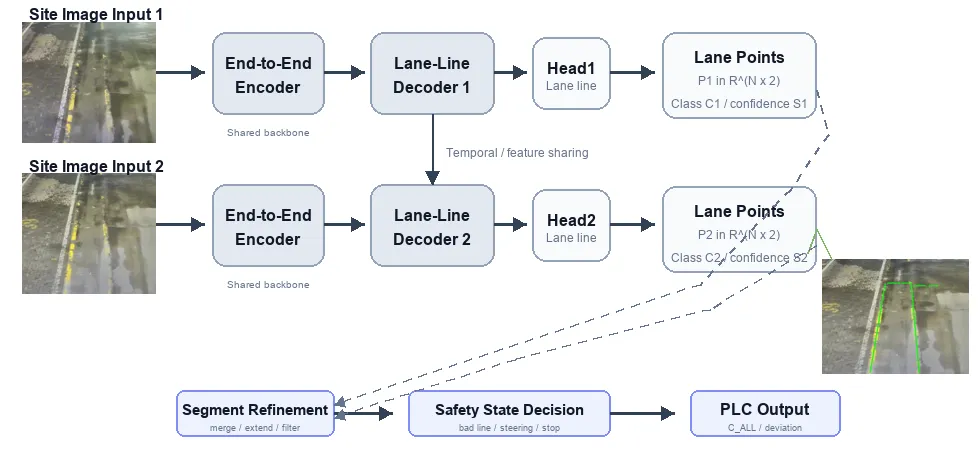

（2）关键 ROI + 端到端车道线检测

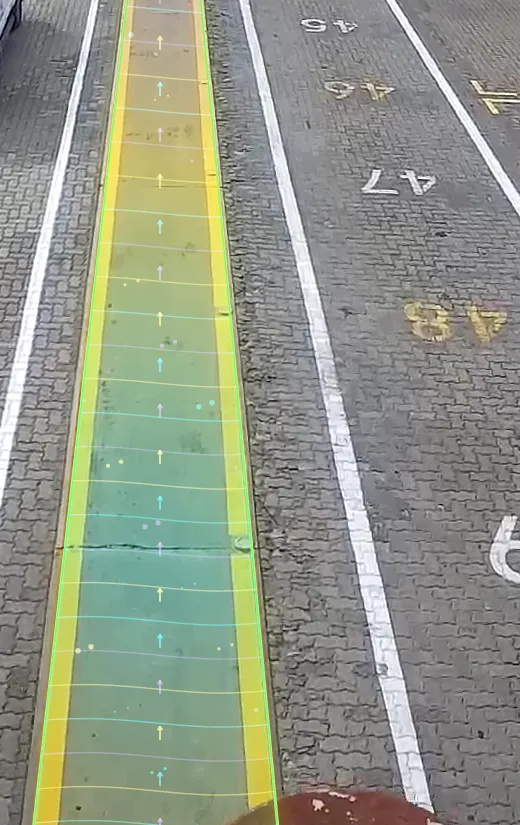

模型层围绕车道线、通道边界和可行驶区域建立关键视觉区域。 YOLO 分割模型主要输出车道线 mask，再由后处理提取中心线，但该方式对车道线清晰度、光照和天气环境依赖较强。而海睿推出的AI端到端模型通过直接学习车道线结构与类别信息，能够在标线磨损、局部遮挡、雨雾、反光、地面积水等情况下直接提供更连续的车道线结果，简化了传统视觉中车道线筛选与合并的步骤，使得模型能够快速地输出车道线信息。还可输出车道线类别辅助识别场头、场尾和转场区等特殊区域，避免把特殊场景误当作普通偏差。
（3）短时序稳定 + 确定性控制
纠偏控制不依赖单帧识别结果，而是将视觉偏差、车辆运动方向、速度状态和安全阈值放入确定性的控制链路。系统会根据计算出的偏差大小触发减速或停止保护，对连续异常帧进行确认，避免单帧误识别直接造成误停；在视觉坏线或低置信状态下，可结合 GPS 偏移形成冗余保护。最终纠偏量写入到PLC，使车辆以小幅、连续的方式回到目标通道，最终将大车稳定控制在3cm的偏差范围内。
3.2 控制策略
端到端模型提升车道线与类别输出的稳定性，几何计算模块把车道线结果转换为横向偏差，控制模块再依据偏差、速度、行驶方向和前后相机差异生成纠偏指令。整个过程保留清晰的规则边界：哪些情况可以正常纠偏，哪些情况需要减速，哪些情况必须停车，都由确定性逻辑判断。
在控制体验上，系统强调“小步快调”和连续限幅。控制器按约 200ms 周期更新纠偏量，通过滤波和动态限幅抑制抖动，避免大幅度急调造成车辆摆动和机械冲击。对于重载、低速启停、接近目标位置或前后偏差不一致等场景，系统还可结合前后相机偏差和车辆状态进行姿态修正，使纠偏动作更平滑、更可控。
