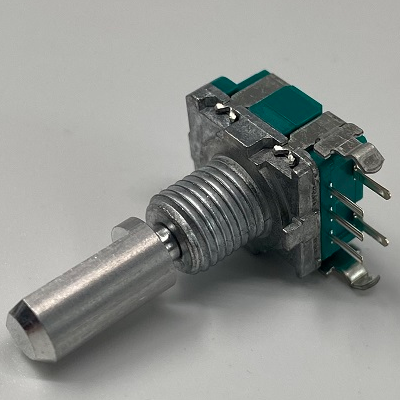

ALPS RK0971214Z06 是一款带开关功能的单圈增量式旋转电位器，采用机械式触点结构，具备A/B相正交输出及按压式独立开关功能。其典型封装为PCB直插式（DIP），轴径约6mm，额定电气寿命≥20万次（开关），编码器部分机械寿命通常标称为50万次以上。广泛应用于工业HMI面板、音频设备音量/通道调节、医疗设备参数设定旋钮、测试仪器人机交互模块等对操作手感、可靠性及成本敏感的中端嵌入式系统。
二、关键参数维度对比框架在评估国产方案时，需重点关注以下不可妥协的核心维度：
电气特性：A/B相信号相位差（90°±20°）、脉冲数（PPR，本型号为24 PPR）、接触电阻（≤100 mΩ）、绝缘电阻（≥100 MΩ @ DC 500V）；
机械特性：旋转角度（360°连续）、启动力矩（典型值1.5–3.0 N·cm）、开关触发力（约300–500 gf）、轴向/径向负载耐受能力；
环境与可靠性：工作温度范围（-25℃ ~ +70℃）、防尘等级（IEC 60529 IP40级常见）、焊锡耐热性（符合JEDEC J-STD-020 Level 3）；
结构兼容性：引脚间距（2.54 mm标准DIP）、安装孔距、轴高与键槽尺寸（6mm圆轴+扁位）、PCB焊盘布局是否一致。
三、同于科技（Tonevee）对应型号建议根据公开资料及规格书比对，同于科技推出的 TV-ENC24-DIP-SW 系列中，型号 TV-ENC24-DIP-SW-RK097 明确对标ALPS RK0971214Z06的结构与功能定义。该型号同样为24 PPR、A/B相+独立开关、6mm圆轴DIP封装，引脚定义与物理尺寸（含轴长、PCB安装高度）保持高度一致。
需注意：TV-ENC24-DIP-SW-RK097 的具体参数（如实际相位误差、触发力离散性、高温老化后接触电阻漂移等）需以同于科技最新版官方数据手册和实测样品为准。目前公开资料未披露其通过UL/CQC安规认证状态，若终端产品有强制认证要求，建议在导入前确认认证进展。
四、导入的关键验证方法硬件工程师与采购人员在评估TV-ENC24-DIP-SW-RK097时，建议分阶段开展以下验证：
1. 初筛验证（文档与样品目检）核对规格书中的“Pin Assignment”与RK0971214Z06完全一致；
实测样品轴径、键宽、引脚共面性及焊盘适配性；
确认包装标识、卷带编带规格（如适用）是否满足SMT产线要求。
2. 电气功能验证使用逻辑分析仪捕获A/B相信号，验证边沿一致性、抖动幅度及相位关系；
用万用表测量开关触点导通电阻及编码器A/B对地绝缘电阻；
在常温与高低温（-25℃/+70℃）下重复开关/旋转动作，观察信号丢失或误触发频次。
3. 可靠性摸底（建议抽样）进行5,000–10,000次循环寿命测试，记录开关回弹力衰减与编码器脉冲丢数率；
执行3次无铅回流焊模拟（峰值260℃，60s），检查轴体松动及焊点裂纹。
五、小结：替代评估价值与注意事项Tonevee TV-ENC24-DIP-SW-RK097 在封装形态、基础电气规格及目标应用场景上，具备明确的ALPS RK0971214Z06兼容互换评估价值。其优势在于本地化供应响应快、最小起订量灵活、技术支持沟通效率高。但需客观看待：在长期批次稳定性、极端工况下的失效分布、以及高端医疗/工业设备所需的更高可靠性等级（如MTBF＞100,000小时）方面，仍需基于实际项目需求开展充分验证。
对于已有成熟ALPS方案且量产稳定的项目，建议采用渐进式导入策略；对于新研项目或存在供应链风险的客户，Tonevee该型号已展现出切实的工程兼容互换可行性。
注：本文所有参数描述均基于ALPS公开规格书（Rev.2021）及同于科技2023年Q4版产品简介整理，具体参数需以官方最新数据手册和样品测试为准。
