微波辐射防护服屏蔽性能测试仪是用于评估防护服对微波辐射屏蔽效能的关键设备，适用于通信、医疗、工业加热及军事等领域，以下是对其的详细介绍：

一、仪器功能与适用范围

功能：测试反射型（金属纤维混纺、织物金属化加工）和吸收型（吸波材料衰减微波辐射）防护服的屏蔽性能。

适用范围：覆盖300 MHz至40 GHz的微波辐射频段，符合GB/T 23463-2025《防护服装 微波辐射防护服》标准。

二、核心检测参数与标准

材料级检测：

屏蔽效能：定量测量平面织物的电磁屏蔽能力。

耐久性：包括耐洗涤、耐磨擦性能测试。

理化性能：透气性、断裂强力等指标评估。

环境适应性：温湿度循环测试。

成品检测：

整体屏蔽效能：评估服装对微波辐射的综合防护能力。

接缝屏蔽连续性：检测缝线处屏蔽效能衰减（不得超过主体面料值的15%）。

结构完整性：包括帽体、手套连接部位的屏蔽性能。

特殊部位评估：视窗、透气孔等易泄漏区域的辐射屏蔽效果。

检测标准：

国内标准：GB/T 23463-2009（A级防护服需达到30dB以上屏蔽效能，B级需满足20-30dB）。

国际标准：IEEE Std 299.1-2013、IEC 61557-12:2018、EN 61331-3:2018。

军用标准：MIL-STD-285修订版（增加脉冲微波与多频段复合暴露场景评估）。

微波辐射防护服屏蔽性能测试仪

三、检测流程与设备配置

检测流程：

样品预处理：在23±2℃、相对湿度50±5%环境中平衡24小时。

基准测试：使用标准信号源和接收机建立基准数据。

环境模拟：通过温湿度循环测试评估材料稳定性。

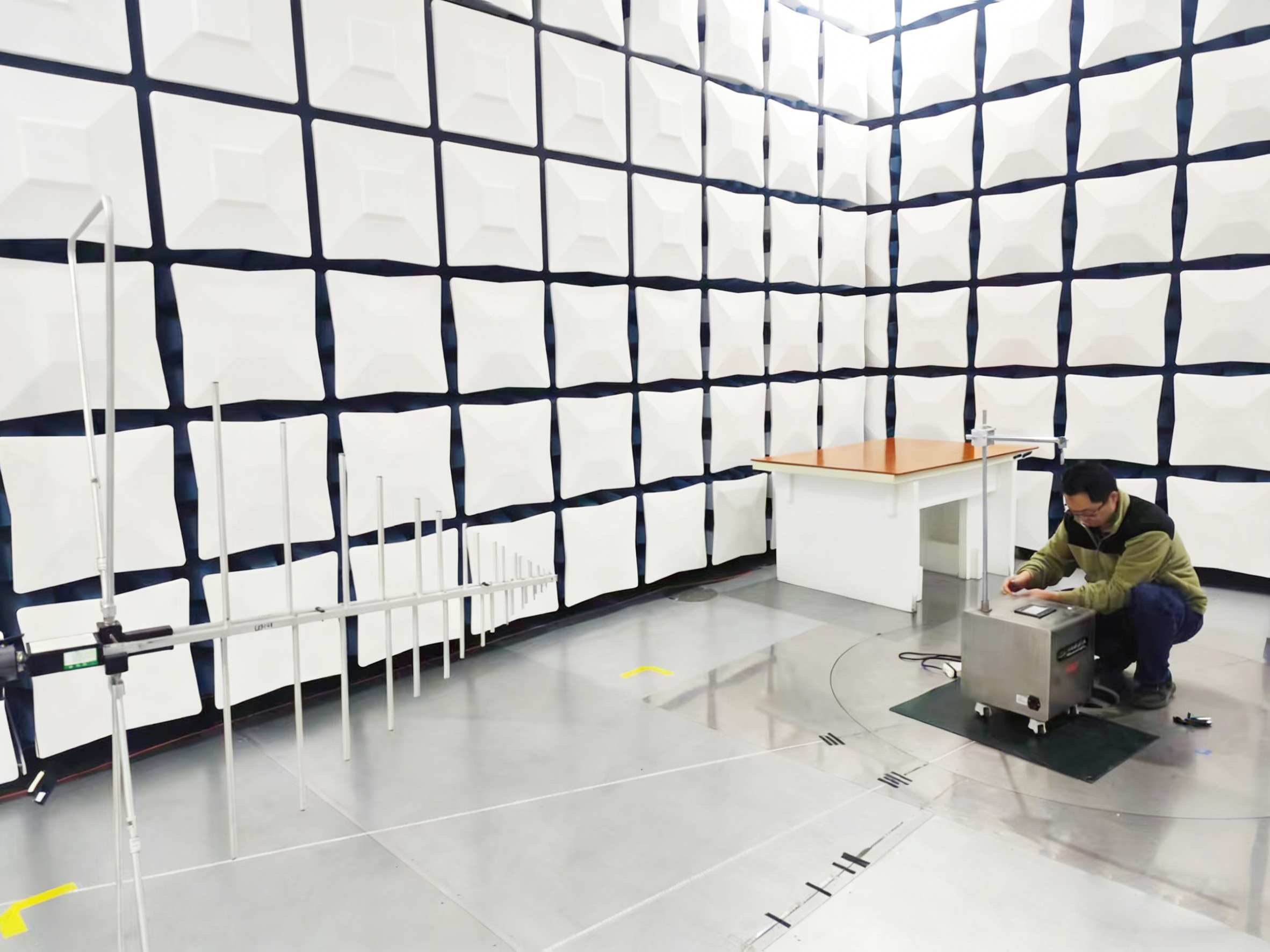

数据采集：采用全波暗室与可穿戴传感器阵列，捕捉辐射场分布。

核心设备：

矢量网络分析仪：配合微波暗室系统，实现高频段精准测量。

辐射源系统：由双锥对数周期天线、喇叭天线组成，覆盖主要应用频段（如900 MHz-3.5 GHz、2.45 GHz、18-40 GHz）。

测试假人：植入电场探头，模拟人体电磁特性，测量关键部位（胸腹、裆部、腋下）的场强衰减值。

微波辐射防护服屏蔽性能测试仪

四、技术要求与操作规范

仪器校准：所有设备需定期通过微波信号发生器与标准增益天线校准，确保测量不确定度控制在±1dB范围内。

测试重复性：所有测试需重复5次，记录均值与极差，保证数据可靠性。

动态防护性能测试：模拟人体行走姿态，通过机械臂带动假人完成标准动作，评估服装变形对屏蔽效果的影响。

五、检测报告与评估指标

关键指标：

频带均匀性：任一测试频点屏蔽值不得低于标准值3dB。

耐久性保留率：经50次标准洗涤后，屏蔽效能下降幅度需小于10%。

视窗屏蔽效能：带有视窗的防护服，视觉区域需达到15dB最低限值。

报告要求：检测报告需明确标注不确定度范围，当测量值处于标准临界区间（如29-31dB）时，需启动复核程序采用替代法进行验证测试。
