方案说明

为实现智能开关柜立体化、全方位监测，需配置ATU开关柜智能监控终端集中采集监控继电保护装置、智能操控装置（带接点测温、柜内温湿度）、绝缘监测装置、弧光保护装置、烟雾传感器、手车地刀模块等设备。

一键顺控功能通过开关柜智能监控终端实现，保护装置通过开入开出接口采集控制断路器状态，手车地刀模块含有接地刀、手车状态。ATU开关柜智能监控终端采集保护装置里断路器状态、手车地刀状态作遥控动作条件判断是否满足遥控条件，若满足则一键顺序化控制发送对应的遥控命令，保护装置、手车地刀模块的开入状态满足动作条件且接收到ATU开关柜智能监控终端发出的遥控命令时执行对应遥控操作。

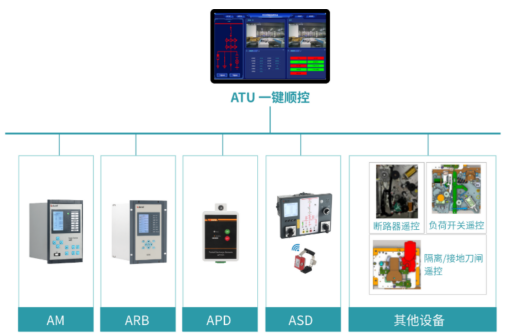

方案组网

通过开关柜智能监控终端ATU自身的串口将保护装置和手车地刀模块通过Modbus-485协议采集数据，结合监测的数据实现一键顺控与集中监控功能。

功能介绍

01、实时监测：ATU开关柜智能监控终端可以采集继电保护装置、智能操控装置（带接点测温、柜内温湿度）、局放监测装置、弧光保护装置、烟雾传感器、手车地刀模块等设备的信息，进行全方位监测。

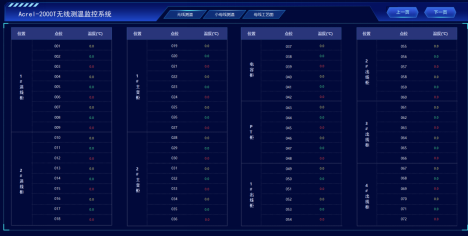

02、温度监测：ATU开关柜智能监控终端在温度监测界面，可以直观显示各测温节点的温度数据及有关故障、告警等信号。

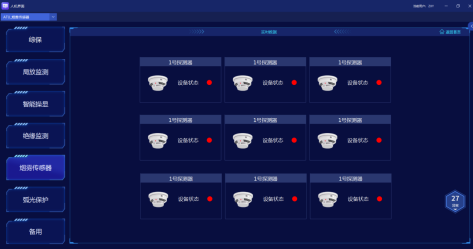

03、烟感监测：ATU开关柜智能监控终端可以实时监测柜内烟雾传感器的状态，与温度传感器、弧光保护共同构建防护体系。

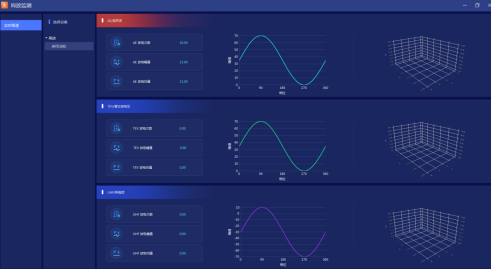

04、局放监测：系统通过外置的高灵敏度特高频或超声波传感器，持续捕捉设备内部因绝缘缺陷产生的局部放电信号，并实时生成与刷新多维度局放图谱，实现开关柜等电气设备提供在线、实时、可视化的绝缘状态监测与诊断。

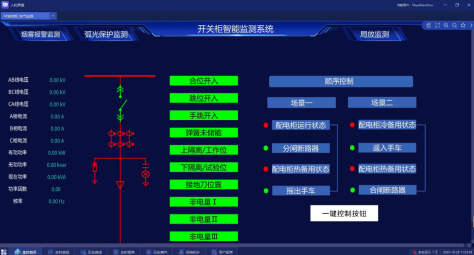

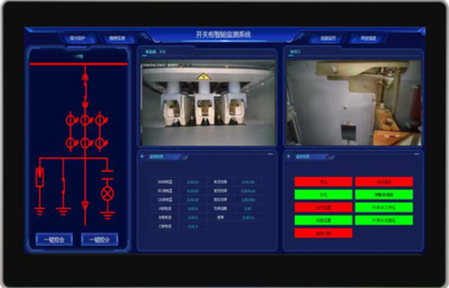

05、一键顺控：一键顺序化控制发送对应的遥控命令，通过条件判断后遥控命令发送至保护装置、手车地刀模块，保护装置、手车地刀模块的开入状态满足动作条件且接收到ATU开关柜智能监控终端发出的遥控命令时执行对应遥控操作。

安科瑞方案配置

ATU开关柜智能监控终端相关的主要产品清单如下：

典型案例

项目概况：

本项目位于贵州省某锂电池企业，企业内部共有7个配电房，共计66面高压开关柜做一键顺控功能，由于本项目配电容量较大，还需配置节点测温、局放、弧光保护等智能二次设备对回来进行监测，数据上传至运维平台，实现高效监测、运行，确保供电可靠。

安科瑞配置方案：

1、每个回路配置微机保护：进线：设电流速断，定时限过电流保护；变压器：带时限电流速断，过电流，温度保护：

2、高压柜防误操作功能满足电力部门“五防”要求。断路器、手车、地刀均采用智能型；高压柜全部采用一键顺控操控。

3、配置节点无线测温、湿度、局放监测、弧光保护，所有操作和信号均要进入总降后台，为无人值守高压配电室。
