2026年全汉曾推出过MEGA Ti 1650W顶级旗舰产品，这款电源凭借着钛金级能效以及顶尖的电气性能惊艳了一众PC DIY爱好者，但作为一款旗舰产品其售价必定是远高于主流价位，因此全汉于近日拓展了MEGA系列的产品线，推出了金牌效能的MEGA GM系列。
全汉MEGA GM系列共有850W、1000W和1200W三种规格，而我们本次凭借的主角则是系列顶配，全汉MEGA GM 1200W。除了电气性能外，MEGA GM 1200W与MEGA Ti 1650W的最大差别在于其仅提供有1个600W的12V-2×6接口，由此也可看出全汉MEGA GM系列主要面向的是高端玩家和小型工作站等没有多卡需求的用户，不过这款电源同样支持ATX 3.1规范以及使用了全日系电容设计，且外观设计与MEGA Ti 1650W基本一致。
因为全汉MEGA GM 1200W是金牌能效产品，所以这款电源也没必要用上交错式PFC这种空间需求较大的架构，因此相较于MEGA Ti 1650W其机身尺寸更加紧凑，机身长度为15cm，具体的三维尺寸是150×150×86mm，产品净重约为1.71kg，硬件兼容性更优秀。
由图片也可以看出，全汉MEGA GM 1200W外观方面继承了MEGA Ti 1650W的设计，风扇顶盖由银色的金属材质制成，左下角刻有MEGA的系列LOGO，风扇格栅由数条对角线的平行线组成，格栅下方则配备了一把135mm规格的风扇，比较特别的是这款风扇共有11块扇叶，使用的是FDB轴承。
机身侧面这款电源同样使用了下凹式设计，更方便用户装机时抓握，而且还印有FSP和MEGA系列的LOGO。
而在电源尾部，这款电源除了配有AC接口开关外，还设计由风扇智能启停开关，标准为ECO模式，开关达到ON时表示开启风扇智能启停功能，而OFF则是风扇常开状态。此外从图片可以看到与MEGA Ti 1650W不同的是，这款电源配备的是C14 AC接口，对于PC DIY用户而言适用性更高。
输出规格方面，全汉MEGA GM 1200W电源采用了单路+12V输出设计，其中+12V输出电流为额定100A，相当于功率1200W，可轻松应对高端平台的供电需求；+5V与+3.3V的额定电流均为20A，联合输出功率为120W；+5V待机与-12V的额定电流则分别为3A与0.3A。
线缆方面，全汉MEGA GM 1200W电源的模组线均为压纹线材，共提供有1条24pin主供电线（600mm）、1条12+4pin 12V-2x6供电线（700mm），2条8pin CPU供电线（700mm），3条一对一的原生8pin PCI-E供电线（650mm），共提供有3个PCI-E接口。在SATA及D型4pin供电线方面，这款电源提供了2条采用了“1分4”设计的SATA供电线以及1条使用“1分4”设计的2×SATA＋2×D型4pin供电线，共提供有10个SATA接口及2个D型4pin接口。
全汉MEGA GM 1200W拆解赏析全汉MEGA GM 1200W电源配备的散热风扇来自POWER LOGIC，具体型号为PLA13525S12M，使用11扇叶设计，电机规格为DC 12V 0.40A，实测最高转速2100RPM，这款风扇比较少应用在主流电源产品上，但前端时间评测的月神电源的风扇亦是来自这个品牌。
全汉MEGA GM 1200W电源基于主动式PFC+半桥LLC谐振＋同步整流+DC-DC架构打造，电源大部分元器件分布在PCB板的正面，其中PFC主控采用的是英飞凌的2PCS02，布置在主电容旁边的独立PCB板上，而LLC主控则是比较常见的虹冠CM6901T2X，同样配有独立的PCB板，设计在模组接口附近。
该电源配备完整的EMI电路， 配置有2对Y电容、3个X电容和2个共模电感，MOV与NTC齐全，其中NTC位于PFC电感旁边，配有继电器。
电源配置有2个整流桥，具体型号为GBJ2506（600V/25A）；PFC电路则配置有2个开关管与2个二极管，其中PFC开关管的具体型号为英飞凌的IPA60R080P7（600V/23A@100℃/80mΩ(MAX)），二极管为意法半导体的碳化硅二极管STPSC6H06HDI（600V/6A@140℃）；主开关管有2个，布置在主电容旁，具体型号为中国台湾顺微电子的IRGP4760DPBF（600V/47A@25℃/81mΩ(MAX)）。而在元器件散热配置方面，PFC电路、整流桥以及主开关管均配有独立散热片。
主电容方面，这款电源的配置有两颗Nippon电解电容，采用了450V/680μF/105℃+450V/330μF/105℃的组合，耐压值相对较高，等效容量1010μF，相当于额定功率的84%，用料较为扎实。同时观察其余电解电容可以看到采用的都是日系红宝石的产品，而固态电容则都是来自Nippon，因此全汉MEGA GM 1200W属于全日系电容的设计。
电源的+12V输出电路配置有6个MosFET，每3个一组，布置在PCB背面，同时电源外壳对应位置贴有导热贴以提高散热效率。而MosFET的具体型号为意法半导体的CMR007N04NS（暂无参数），整流管与续流管各配置有3个，同时可以观察到这款电源的PCB背面还设计有驱动IC NSi66V。

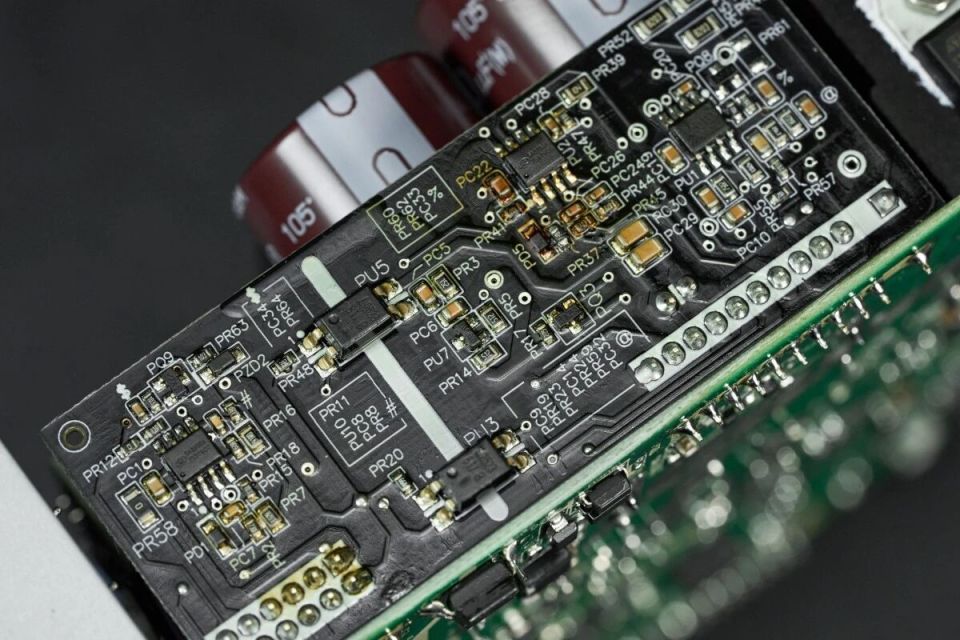

电源DC-DC模块布置在PCB板的右上角，配有2个开放式电感，其PWM主控为APW7159C，配有6颗MosFET，具体型号为3R303GMT（30V/25A@75℃/ 5mΩ(MAX)）。
全汉MEGA GM 1200W额定功率为1200W，在115Vac与230Vac输入电压下的OPP过功率保护均约为1573W，约为额定功率的125%，+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，其中+12V OPP为133A，+5V以及+3.3V OPP分别为25A和30A。

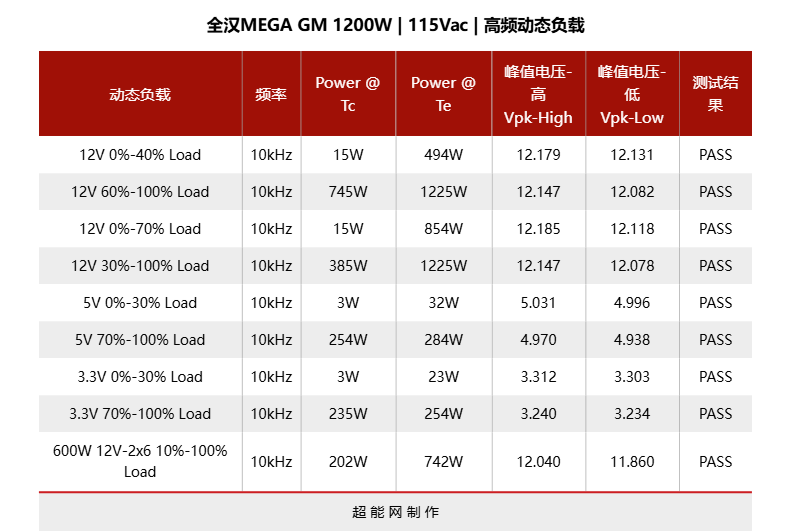

动态负载方面，无论是10kHz高频又或者是低频50Hz下，全汉MEGA GM 1200W的各路输出都能很好地控制峰值电压，各组输出均无电压过冲的情况。此外，经过实测，该电源的16Pin接口功率为600W，且可顺利通过300%动态超载测试，因此我们认为用户可放心将全汉MEGA GM 1200W搭配RTX 5090使用。

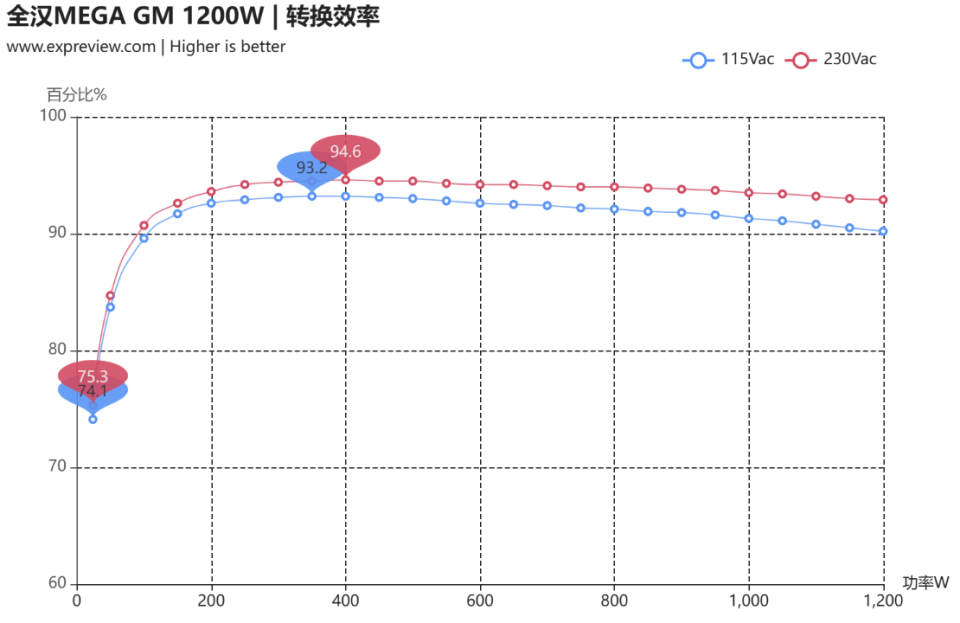

经过实际测试，全汉MEGA GM 1200W电源在230Vac输入环境下，其输出50W功率时的转换效率为84.7，输出100W时转换效率达到了90.7%，值得一提的是该电源在250W~800W输出区间时，转换效率高于94%，峰值发生在400W，具体数值为94.6%，满载转换效率为92.9%，整体平均效率为93.69%.而在115Vac输入下，该电源在200W~800W的输出区间时转换效率则都高于92%，峰值发生在350W，具体数值为93.2%，满载输出时效率为90.2%，平均转换效率为91.96%。此外我们也针对该电源进行了80Plus负载测试，由表格可以看到这款电源虽然使用了金牌效能认证标志，但其实际转换效率是符合铂金标准的。
另外让人惊喜的是，从以上图表可以看到，若对比全汉的铂金电源Hydro PTM X Pro 1200W，全汉MEGA GM 1200W在230V转换效率方面实现了全功率段领先的情况。

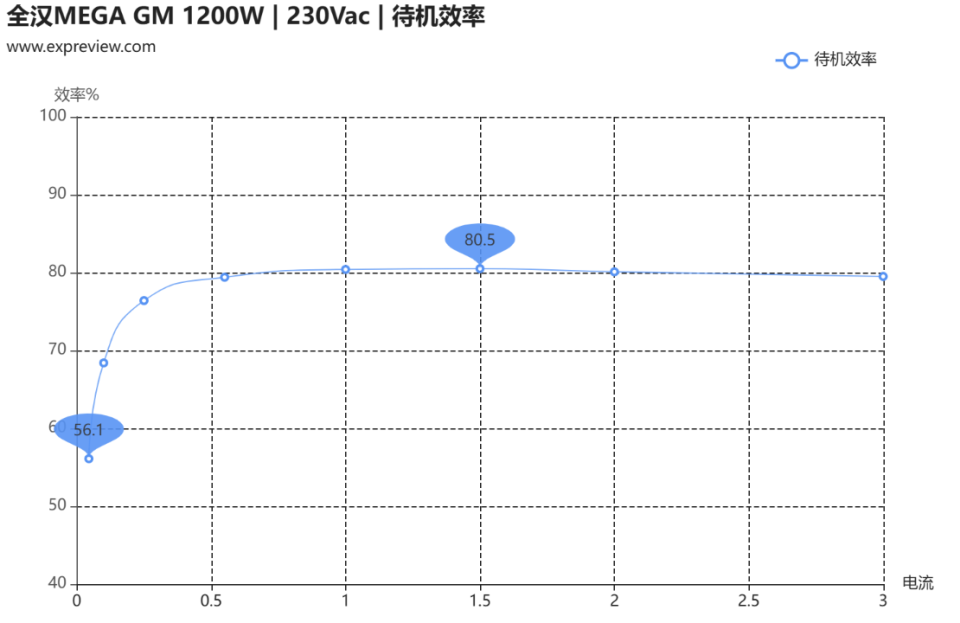

待机效率按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率小于1W。待机效率方面，全汉MEGA GM 1200W符合行业主流水准各点位都留有非常充足的余量，表现非常优秀，其空载待机输入为0.12W，输出电压均在达标范围内（±5%）。
而在电压稳定性方面，全汉MEGA GM 1200W支持MTLC（微容差负控制）技术，全汉官方表示该技术可实现1%的负载调节精度。而在115V&230V均衡负载测试当中，全汉MEGA GM 1200W的电压调整率亦符合预期般优秀。从以下曲线图可以看到在负载超过50W，全汉MEGA GM 1200W的+12V、+5V以及+3.3V电压输出曲线相对平直，反映在数据上其230V静态均衡负载的+12V、+5V以及+3.3V的电压调整率分别为0.62%、0.58%以及0.82%，均控制在1%以内，输出电压非常稳定，符合高端电源水准。

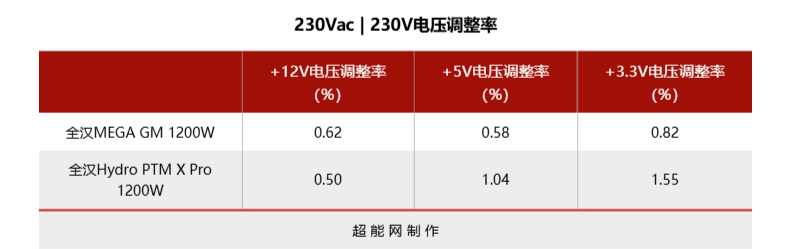

此外本环节我们同样引入了全汉Hydro PTM X Pro 1200W的数据进行对比，具体情况如下表：
从数据可以看到，在电压调整率方面，全汉MEGA GM 1200W得益于MTLC（微容差负控制）技术其电压调整率数据表现更优，亦表明该电源的输出电压更稳定。不过需要说明的是全汉MEGA GM 1200W +5V偏离度偏高是因为全汉把它初始值设置成5.1V，但此项调整对个人PC用户而言基本没有影响。
输出纹波纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的纹波峰峰值作为打分基准。
在输出纹波方面，可以看到全汉MEGA GM 1200W +12V、+5V以及+3.3V纹波的单路满载纹波都控制在ATX 3.1规定以内，而且距离上限还有很多余量，其+12V、+5V以及+3.3V的具体数值分别是26.9mV，10.4mV以及6.1mV，不过要从绝对数值来看，对比PTM X Pro还是稍微逊色了一点。
交叉负载交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有8个拉偏项目则作为参考数据，不纳入最终评分。这8个点的意义分别为：A：整机最小负载；B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；C：辅路最大负载、整机满载；D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；E：12V负载拉偏，其余为0A输出；F：5V负载拉偏，其余为0A输出；G：3.3V负载拉偏，其余为0A输出；H：整机空载；交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。
在模拟实机工况的交叉负载测试中，全汉MEGA GM 1200W的输出电压情况基本延续了静态均衡负载测试时的情况，对比三路电压四个点位的最高点和最低点可以看到这款电源的电压波动幅度不大，且三路电压变化确实保持相同，表现优秀。
掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms。掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位 、SSD的掉电保护。全汉MEGA GM 1200W的保持时间是在75%负载（DC输出900W）和100%负载（DC输出1200W）的情况下测得。
最后看到满载保持时间，全汉MEGA GM 1200W的测试结果符合ATX 3.1标志，但是还未到要求更严格的ATX 3.0标准，PG、+12V、+5V以及+3.3V的具体数值分别为14ms、15.7ms、20.2ms以及20.2ms，虽然对用户体验没啥影响，但这对于一款高端电源来说算是一个遗憾了。而且从数值上来看，无论是满载还是75%负载，MEGA GM 1200W的表现都是不及PTM X Pro的。
噪音及风扇转速测试在电源噪音测试环节中，我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置，环境温度控制在30℃-32℃区间，通过半无响室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行，完全排除人为干扰。测试过程中，我们会以50W为一档对电源进行测试，并记录电源的运行噪音及风扇转速数据，另外对于风扇停转的状态，我们将统一记录电源噪音为0dB。

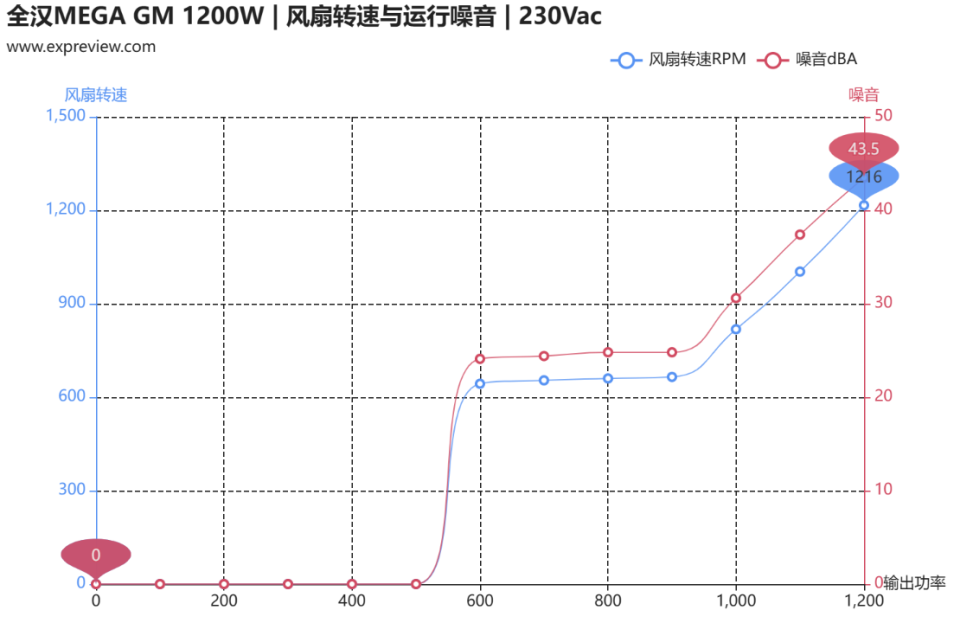

全汉MEGA GM 1200W电源支持风扇智能启停功能，而且当负载达到600W的时候风扇才会起转，如果是买回去搭配主流平台（（例:i7-12700K+RTX4060Ti，整机功耗主要集中在250-350W之间）进行游戏娱乐使用，它也可以当作是零噪音电源了。若输出区间达到600-900W，这款电源的风扇转速都会保持在650RPM左右，对应的噪音值就是25分贝左右了，基本也不会带来明显的噪音听感，所以如果是在意噪音的高端玩家，这款电源也是不容错过的产品了。那当电源负载大过900W之后，电源风扇的转速会有明显的上升趋势，不过满载的时候它的转速也只有1200RPM左右，这时候噪音也仅有43.5分贝，整体来看它的噪音表现也是非常优秀了。
至于对比PTM X Pro，毕竟MEGA GM 1200W机身尺寸更长，风扇也是用了更大尺寸的135mm，所以全功率段MEGA GM 1200W的噪音表现是更强的，风扇起转也更晚。
全汉MEGA GM 1200W得分及点评按照我们目前的评分标准，全汉MEGA GM 1200W的超能指数为90.3分。
在电气性能方面，全汉MEGA GM 1200W主要的优点在于其电压稳定度以及转换效率。在电压稳定度方面，这款电源得益于MTLC（微容差负控制）技术，其+12V、+5V以及+3.3V无论是在115V或230V静态均衡负载测试中，电压调整率均可控制在1%以内，足以为用户提供可靠稳定的使用体验。至于转换效率方面，再次强调全汉MEGA GM 1200W是一款反向虚标的产品，虽然其仅使用了金牌效能认证，但它的转换效率已超越铂金水准，若对比其他金牌电源，它的转换效率表现可谓是一骑绝尘了。
至于使用体验方面，全汉MEGA GM 1200W作为一款高端产品，其静音水平相当优秀，若用其搭配家用娱乐的PC平台使用，高负载场景以游戏居多，那这款电源基本不会对用户产生噪音影响，就算是有生产力需求，将负载跑到1200W，其噪音也可控制在45分贝以内。而模组线方面，这款电源配备了柔软的压纹线套，配件上也有附赠理线梳，想必用户用它来装机也能有比较舒心的体验。全汉MEGA GM 1200W电源售价1499元，首发价可享受200元现金优惠，到手1299元，支持10年质保服务。此前我们也评论过，全汉给我们的印象一直都是像一个老实的工科生，更喜欢追求实用的功能和极致性能，所以在MEGA GM 1200W上面我们看到了全日系电容设计的扎实用料、超越铂金标准的效能水平以及非常稳定的静态输电压，整体电气性能对比PTM X Pro各有各亮点，处于同一水准。而在用户体验方面这款MEGA GM 1200W也在外壳给到了三防涂层，比较多的接口数量还有压纹线套，静音表现也是非常优秀。至于选购的问题，如果你是一个在意体积的玩家想用小机箱，那必然13厘米的PTM X Pro更符合需求，但如果更在意噪音和更极致的稳定性能，那MEGA GM 1200W也是一个不错的选择。
√ 优点：
铂金级转换效率
支持MCTL技术
噪音表现非常优秀
支持10年质保
X 缺点：
- 保持时间仅满足ATX 3.1标准
