导语：随着5G、光通信、航天等领域对高性能芯片的需求激增，第二代半导体材料（如GaAs、InP）成为核心支撑。而如何高效、精准地处理这些材料，快速退火炉（RTP）正扮演着“幕后英雄”的角色。今天，我们带你看懂RTP在第二代半导体中的8大核心应用场景。

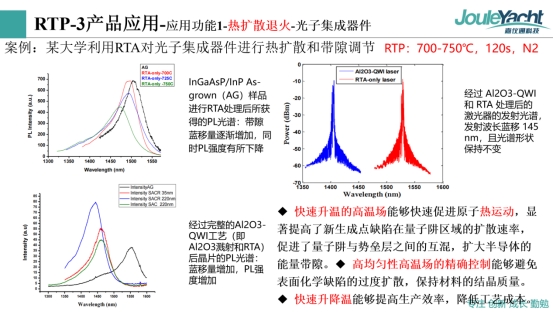

01 热扩散退火：让光子集成器件“蓝移”更可控

RTP通过700-750℃快速升温，促进原子扩散，实现量子阱与势垒层互混，扩大能带隙，完成蓝移调节，同时保持材料结晶质量。

02 合金化退火：让GaAs激光器“接触更好”

400-500℃下，RTP促进金属与半导体层热运动，形成低电阻、高稳定性的欧姆接触，显著降低器件开启电流。

03 离子注入后退火：修复晶格、激活掺杂

在875℃或730℃下，RTP有效修复离子注入造成的晶格损伤，激活掺杂原子，实现波长蓝移4.8~30nm，同时避免As挥发。

04 合金化退火（InAs/VCSEL）：单晶结构+低电阻

350℃/380℃下，RTP帮助形成有序、无缺陷的单晶结构，降低接触电阻，提升激光器功率和可靠性。

05 键合退火：Al₂O₃键合更严密

300℃键合退火 + 250℃合金化，RTP实现晶格适配、界面清晰，提升绝缘性能和电学性能。

06 晶化退火：InP肖特基二极管性能更优

320℃退火，RTP提高材料结合力，降低接触电阻，消除缺陷，提升器件稳定性。

07 表面钝化：LED寿命更长

350℃下，(NH₄)₂S钝化处理，RTP形成稳定阻隔层，降低表面再结合速度，提高光致发光强度。

08 致密化退火：Au薄膜更“结实”

多段升温工艺，RTP提高Au薄膜的致密度、导热性、附着力，通过剥离和磨损实验验证。

结语：从光子集成到激光器、从LED到肖特基二极管，嘉仪通（JouleYacht）的RTP系列设备以其快速升降温、高均匀温场、精准控制等优势，正在为第二代半导体材料的研发与量产提供坚实保障。无论是高校科研，还是企业量产，RTP都已成为不可替代的工艺利器。
