在钻孔数据处理中，构建能够准确表征地下空间结构的可视化成果至关重要。可视化的缺失往往会导致技术成果在传递过程中失真，进而引发利益相关方的误读或低估。
为此，Surfer Pro 专家 Drew Dudley 开展了专题研讨，系统阐述了如何借助 Grapher 与 Surfer 构建高效的地下数据处理工作流。该研讨面向水文地质、环境工程及地球物理等领域的专业人员，演示了从原始钻孔数据到出版级二维钻孔柱状图的转化方法，并进一步在 Surfer 中实现交互式三维地质建模，从而显著提升成果的表达力与沟通效率。
第 1 部分：在Grapher中构建钻孔日志
在工作流程的第一部分，Drew在Grapher中采取了几个主要步骤，将原始钻孔数据转换为干净、专业的日志。为了了解这些步骤，让我们深入探讨他在网络研讨会上分享的过程。
钻孔测井定位绘图仪
Drew首先阐明了一个重要的观点：虽然您可以在Grapher中创建钻孔日志，但该软件并非完整的地球物理或钻孔建模软件包。相反，当您需要创建快速、清晰地钻孔日志，而无需更换工具或投资更专业的平台时，它是一个实用的替代方案。此前，主要的替代方法是在AutoCAD或Illustrator中手动绘制日志，这种方法耗时又难以在数据更改时进行更新。Grapher提供了一条更快、更基于数据的途径。
使用模板库
为了快速启动可视化过程，Drew从Grapher的模板库中下载了环境模板。这为日志创建提供了一个快速简单的起点。与Grapher中所有可用模板一样，环境模板包含以下的占位符对象：
• 链接的文本对象
• 填充图案
• 预先设计的布局元素
这些占位符将直接与Drew的数据相连接，从而减少手动格式化的需要。
用数据填充模板

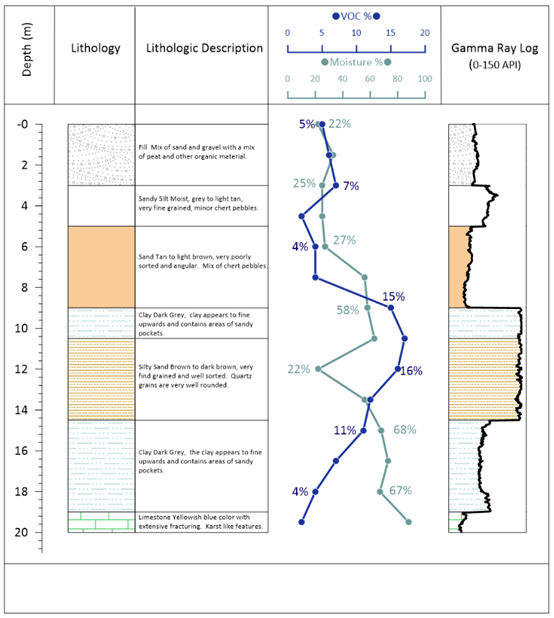

从那里开始，Drew仅点击几下就用钻孔日志数据填充了环境模板，然后在Grapher的工作表管理器中查看数据。在用数据填充模板之后，Drew利用数据筛选工具通过井ID字段在不同井之间切换，从而能够高效地为多个钻孔生成日志。接着，他根据需要调整了填充模式，并将日志导出为TIFF格式，以快速且结构化的方式从原始电子表格数据到可直接向利益相关方展示的2D钻孔日志。
使用Scripter创建钻井日志
Drew随后介绍了Scripter，这是一个自动化工具，能够进一步加快Grapher中的工作流程。借助此工具，他执行了一个脚本，在一次运行中为三口井生成了钻井日志——这样他就无需手动创建了。之后，Drew将选定的钻井施工日志导出为TIF格式，以便在Surfer的3D视图中使用。
第 2 部分：在Surfer中构建2D地图和3D地下模型
Drew的其余工作是在Surfer中完成的。在Grapher中构建了干净的钻孔日志后，他接下来的重点是将这些日志和相关数据转换为地图表面和交互式3D地下模型。以下是Drew在研讨会后半部分演示的主要步骤。
创建钻孔图层和2D地图
Drew首先在Surfer中创建了一个钻孔图层。接着，他启动了3D视图并开始构建地下框架。在他的工作流程中，他做了以下操作：
•创建钻孔接触面，界定岩性单元之间的边界
•生成钻孔表面，在空间上表示这些接触
•修改图层属性，优化可视化效果
•创建地形表面，提供地表背景
•导出生成的曲面
导出完成后，Drew返回到2D视图，并将这些曲面添加到地图中。他重新排列了绘制顺序，以确保视觉层次结构合理，并使用Surfer’s Profile工具创建横断面以生成剖面视图。
为了使项目井井有条，Drew还对各图层进行了重命名并在绘图文档中有策略地调整其位置，随后导出最终的二维地图成果。至此，工作流程已从原始的钻孔数据发展为结构清晰的2D地图，能够清晰传达地下关系。
3D数据可视化

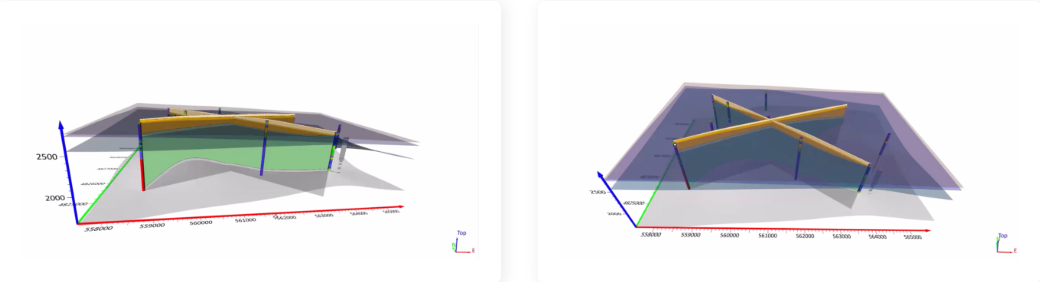

在那之后，Drew返回3D View，创建了一个完全交互式的地下模型。在此阶段，他完成了以下步骤：
•将生成的曲面导入3D视图
•导入之前在Grapher中创建的钻孔日志图像
•为附加结构添加了空白基础层
•重命名图层以提高清晰度
•使用文件路径导入图像
•在3D空间中旋转并定位日志
看到钻孔日志与插值曲面对齐，增加了仅靠2D难以实现的空间背景信息。利益相关者现在能够理解岩性和结构在空间中的相互关系，而不仅仅局限于单口钻孔之内。
让成果真正“拿得出手”
技术的终点，是让客户看懂。Drew 展示了如何将钻孔图导出为交互式 3D PDF——无需 Surfer 或 Grapher，客户和监管方也能像玩游戏一样旋转、缩放模型。这是一种真正“零门槛”的交付方式，让复杂的地下结构一目了然。
更聪明，而不是更复杂
真正智能的地下工作流，从来不是用更多软件，而是把对的软件连在一起。
Grapher：搞定专业、漂亮的 2D 钻孔图；
Surfer：把图变成动态 3D 模型。
两者无缝衔接，从原始数据一路走到客户桌面。这就是效率与清晰度的双重提升。
想优化自己的工作流？不妨从 Grapher 模板库起步，用 Scripter 自动跑图，再把 3D 模型放进报告里。当客户“看得见”地下情况时，信任自然就建立了。
