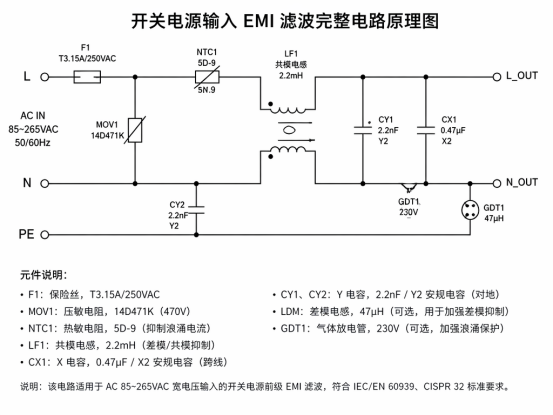

开关电源输入EMI滤波完整电路原理图
开关电源、适配器、工业驱动板、LED 驱动等交流供电设备通电时，内部开关管高速通断会产生大量电磁噪声。噪声分两类：差模干扰（火线 L - 零线 N 之间）、共模干扰（火线对地、零线对地同步出现的干扰信号）。 共模干扰是设备过 EMC 认证、避免传导辐射超标的核心难点，而跨接在火线 / 零线与大地之间的 Y 电容，就是专门抑制共模噪声的关键器件，TGY2472MF 作为常规主流 Y2 安规电容，承担着火线对地回路的滤波防护双重职责。
一、先分清：什么是共模干扰，为何火线对地噪声最难处理

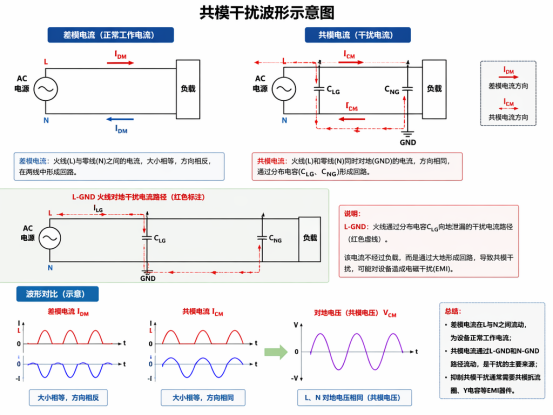

共模干扰波形示意图
交流输入 L、N 两根导线，理想状态电流大小相等、方向相反。
1.差模干扰：噪声仅存在 L 与N之间，电流相互抵消，容易被X电容吸收；
2.共模干扰：开关器件高频噪声同时叠加在火线、零线上，两条线噪声相位、幅值完全一致，会通过线路寄生电容流向设备金属外壳、大地，也就是火线对地、零线对地同时流出共模电流。
这类高频对地噪声会通过电源线向外辐射，导致整机传导 EMI 超标；人体接触金属外壳时，还会感应微弱漏电。若无 Y 电容 TGY2472MF 提供对地泄放通道，共模干扰会顺着电源线窜入市电电网，干扰周边路由器、传感器、音频设备。
二、TGY2472MF Y2 电容基础参数，适配火线对地场景

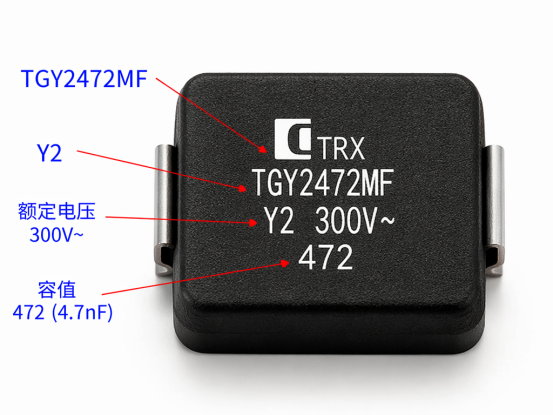

TGY2472MF 实物高清特写
核心规格解读·型号 TGY2472MF：Y2等级安规陶瓷电容，容值472=4700pF；
·Y2 安规等级：适用于火线 / 零线↔大地跨接场景，满足 250VAC 市电设备安全标准；
·耐压特性：交流额定 250VAC，脉冲耐压、绝缘强度符合IEC60384-14安规标准；
·材质：高介电陶瓷介质，高频阻抗极低，针对几十 kHz~ 几十MHz开关噪声吸收效果突出。
行业规范明确：连接 L-G、N-G 的电容必须选用 Y 类安规电容，普通瓷片电容不能替代。一旦电容击穿短路，普通电容会造成外壳带电触电风险，而 Y2 电容 TGY2472MF 具备失效开路特性，保障人身安全，是火线对地回路唯一合规滤波器件。
三、TGY2472MF 抑制火线对地共模干扰完整原理共模干扰抑制分为 3 个阶段，TGY2472MF 在火线对地链路起到分流泄放核心作用：
1. 高频旁路，给火线对地噪声搭建低阻捷径电容阻抗公式：XC=2πfC1高频干扰频率 f 越高，TGY2472MF 容抗越小。市电 50Hz 低频交流电阻抗极高，几乎不导通；而开关产生 MHz 级高频共模噪声时，电容等效为低阻通道。 火线 L 上叠加的高频干扰，不会顺着电源线向外传输，而是直接通过 TGY2472MF 流入大地，从根源截断火线对地辐射噪声。
2. 配合共模电感，形成二级滤波网络标准 EMI 输入电路组合逻辑：共模电感 + L-G Y2 电容 (TGY2472MF) + N-G Y2 电容。
·共模电感阻挡共模噪声向电网反向回流；
·电感后侧的 TGY2472MF 作为对地泄放电容，将电感阻挡住的火线对地残余高频噪声导入大地； 两者配合大幅衰减全频段共模干扰，是适配器、电源板过EMC传导测试的标配方案。
3. 平衡 L、N 对地阻抗，消除不对称辐射若无 TGY2472MF，火线、零线对地寄生电容不一致，会导致两条线路共模噪声泄放能力失衡，衍生出二次差模干扰。 火线对地接入 TGY2472MF，零线对称搭配同规格 Y2 电容，使 L-G、N-G 对地容值匹配，平衡两条输入线高频电位，减少线路不对称带来的辐射杂波。
四、TGY2472MF 在火线对地回路的安全底线：Y2 安规核心作用很多工程师只关注滤波性能，忽略火线对地 Y 电容的安全属性，这也是必须选用 TGY2472MF 这类 Y2 电容的关键：
1.抑制外壳漏电风险TGY2472MF 容值严格控制4700pF，整机两颗Y电容总漏电流远低于国标人体安全漏电限值，正常触摸金属外壳无麻手感；若选用大容量电容，低频漏电流超标会出现触电隐患。
2.失效安全设计电网浪涌、高压冲击下，TGY2472MF 介质损坏后呈开路状态，不会造成火线直接连通外壳大地；劣质非标电容击穿后短路，会让整机外壳带220V交流电，存在严重安全事故。
3.耐压适配市电环境 面对电网雷击、插拔产生的高压脉冲，TGY2472MF 具备可靠绝缘，避免火线与外壳瞬间击穿，兼顾滤波与整机绝缘防护。
五、TGY2472MF 实际应用场景与布线要点适用设备（火线对地必用 TGY2472MF）开关电源适配器、LED 驱动电源、小家电控制板、工业 220V 驱动模块、充电桩辅助电源、监控电源。
PCB 布线关键（决定共模抑制效果）1.TGY2472MF 紧贴电源输入端子放置，火线L到电容、电容到大地地线走线尽量短、粗，减小走线寄生电感；走线越长，高频阻抗越大，对地泄放干扰能力大幅下降。
2.火线对地 Y 电容独立接地，优先连接设备主金属外壳大地，禁止和模拟地、信号地共地，防止噪声串扰低压控制电路。
3.L-G、N-G两颗TGY2472MF对称布局，保持走线长度一致，平衡对地滤波性能。
六、选型替换避坑：为何火线对地不能随意更换 Y 电容1.禁止用 Y1 电容替代TGY2472MF Y2：Y1适用于隔离电压更高的隔离回路，耐压、成本不匹配市电L-G场景；
2.禁止更换更大容值 Y 电容：超过472会提升整机低频漏电流，无法通过安规漏电测试；
3.禁止使用无安规认证陶瓷电容：无失效保护机制，安规认证直接不合格，存在安全隐患；
4.同型号替换优先 TGY2472MF：标准化4700pF Y2容值，兼顾滤波效果、漏电流、成本，是电源火线对地通用标准规格。
总结TGY2472MF Y2 电容是电源火线对地回路不可替代的双重守护者：电气层面搭建高频泄放通道，高效压制火线对地共模干扰，助力设备一次性通过 EMC 传导、辐射测试；安全层面依托 Y2 安规标准，严格控制漏电、具备开路失效保护，杜绝外壳带电安全隐患。 在 220V 交流输入所有带电对地滤波场景中，合理搭配 TGY2472MF 并规范 PCB 布线，就能从电源输入端源头解决共模噪声难题，平衡电磁兼容与整机使用安全。
