五指刮擦测试仪是一种用于评估材料耐刮擦性能的专业仪器，广泛应用于汽车、家电、家具、建材等行业，尤其适用于汽车内外饰件中塑料、橡胶、皮革、涂层等材料的耐磨性测试。

一、工作原理

模拟真实刮擦：通过五根独立轴杆的刮指（通常为碳化钨材质），模拟指甲或硬物对材料表面的刮擦动作。

单向直线运动：刮指按预设方向、速度、压力在样品表面划出平行刮痕，避免往复运动干扰结果。

参数可调：可调整刮擦力（通过砝码加载）、速度、行程距离及周期，以适应不同测试标准。

二、核心结构

驱动系统：电机驱动机构确保刮擦运动平稳，精密伺服电机与滚珠丝杠传动实现高精度速度控制。

刮擦组件：

刮指：碳化钨材质，耐磨且寿命长，可选直径1.0mm或7.0mm球状刮指尖。

加压装置：砝码及支撑杆，提供恒定垂直压力。

样品固定装置：铝合金及不锈钢材质，耐腐蚀且轻便，支持不规则样品测试。

自动化控制：嵌入式系统与人机界面，简化操作流程，支持数据记录与分析。

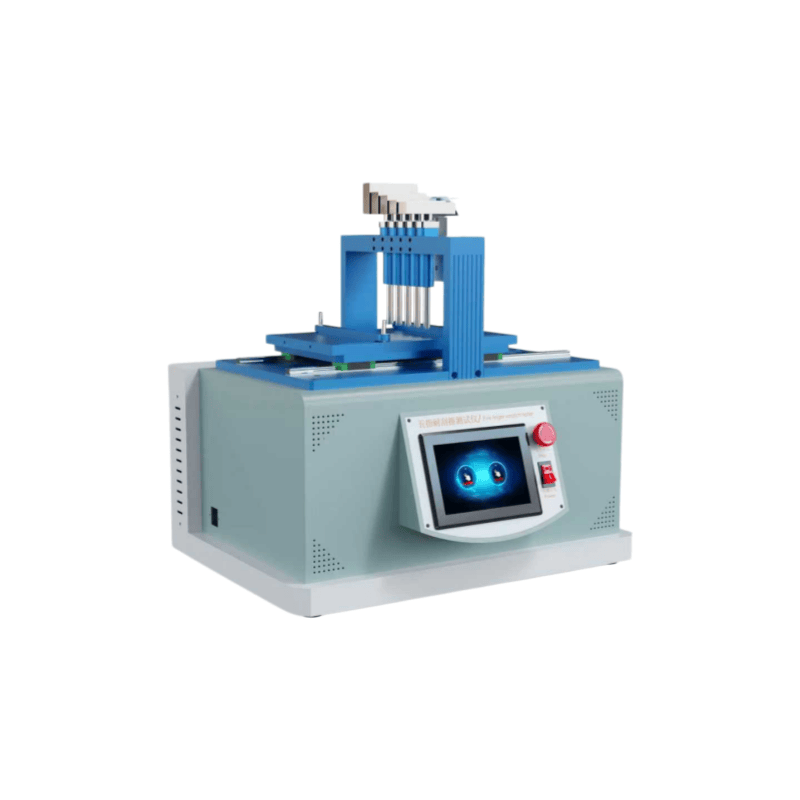

五指刮擦测试仪

三、应用场景

汽车行业：

检测内饰件（如仪表板、门板）的耐磨性，符合标准如Ford BN 108-13、GMW 14688、PV3952等。

评估外饰件（如保险杠、格栅）的抗刮擦性能。

其他行业：

家电外壳、家具表面、建材涂层等材料的耐刮擦测试。

坚硬材质（如油漆、油墨、软金属）的耐磨性评估。

四、测试标准

符合国际及行业规范，包括但不限于：

GB/T 2918、GB/T 6151、GB/T 8424.3（中国国家标准）

PV3952、BMW GS97034-2/9（德国汽车标准）

FLTM BN 108-13、GMW 14698-A（美国汽车标准）

ISO 7724（色度测量标准，用于评估刮擦后色差）

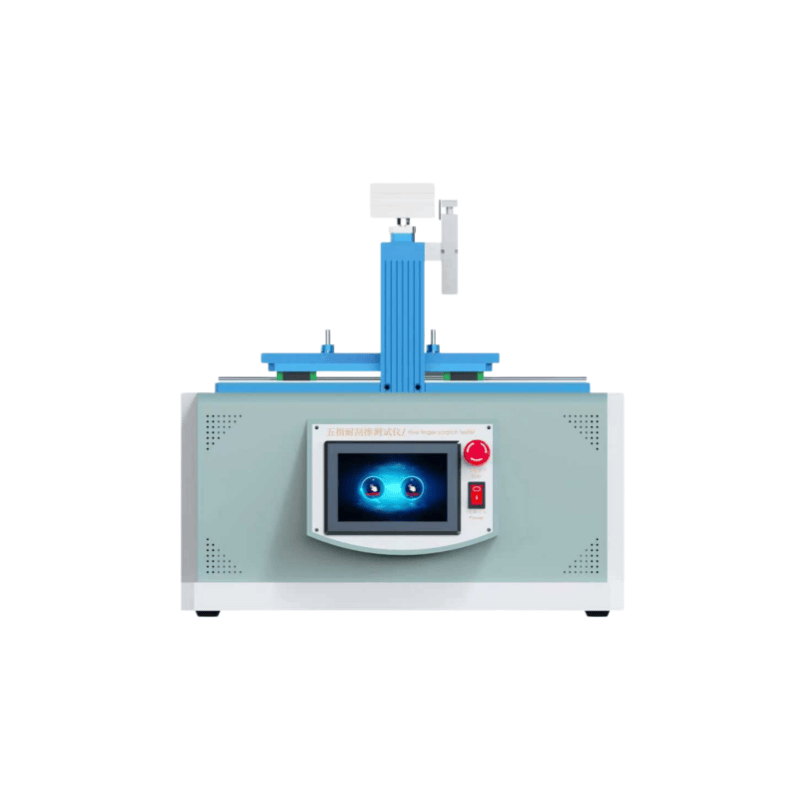

五指刮擦测试仪

五、操作流程

准备样品：裁剪为标准尺寸（如125mm×300mm），厚度≤22mm，不规则样品需特殊固定。

安装刮指：选择合适规格的刮指尖，加载砝码至轴杆顶部。

固定样品：将样品平整放置于检测平台，用压块固定。

设置参数：通过液晶屏输入刮擦力、速度、行程距离及周期。

启动测试：导轨传动，刮指按预设参数刮擦样品表面。

结果分析：观察刮痕深度、宽度，测量色差（ΔE*）或光泽变化，评估材料耐刮擦等级。

六、优势特点

高精度：精密传动系统确保刮擦速度控制精确，数据可靠。

多功能性：支持五指刮擦与十字刮擦模式，满足不同测试需求。

耐用性：碳化钨刮指与铝合金结构，延长仪器使用寿命。

易操作：自动化控制与人性化界面，降低操作门槛。

七、典型应用案例

汽车内饰开发：通过测试优化材料配方，提升仪表板抗刮擦性能。

质量控制：在生产线上抽检产品，确保耐磨性符合标准。

材料研发：对比不同涂层或基材的耐刮擦表现，指导配方改进。
