电子结构到底在描述什么？

材料计算里说“电子结构”，不是只看电子有多少，也不是只看一张能带图。更准确地说，它描述的是电子的能量位置、空间分布、轨道来源、占据状态以及成键方式。一个晶体、表面或界面发生结构变化后，电子可能重新排布，能级可能移动，某些轨道可能靠近费米能级，局域电子也可能从一个原子周围转移到另一个区域。

从第一性原理计算角度看，电子结构通常来自自洽电子密度和 Kohn-Sham 能级。电子密度给出空间分布，能级给出能量排序，波函数或轨道投影进一步告诉我们这些态主要来自哪些原子和轨道。电子结构的核心不是某一个指标，而是一组互相补充的证据。能带结构回答“能级怎样随 k 点变化”，态密度回答“某个能量附近有多少电子态”，电荷密度相关图谱回答“电子在空间哪里增加或减少”。

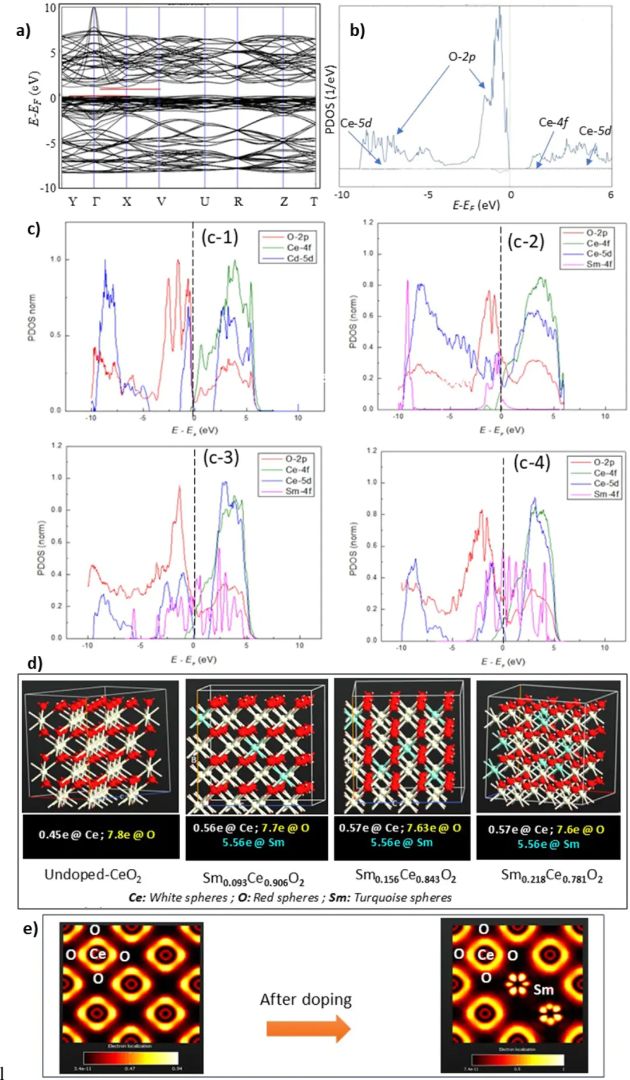

图 1. 能带结构、PDOS、Bader 电荷和 ELF 可以放在同一组电子结构证据中理解。图源：Doping induced enhancement for acetone sensing in ceria，DOI：10.1038/s41598-025-32242-0。

所以，电子结构更像一套语言。能量空间、实空间、轨道成分和电荷分区分别从不同侧面描述同一套电子体系。把这些结果混在一起读，才容易看清结构变化为什么会影响导电、吸附、磁性、光学或界面行为。

能带结构和态密度分别看什么？

能带结构最先回答的是材料中电子态的能量分布方式。横坐标通常是布里渊区高对称路径，纵坐标是能量。价带、导带、带隙、费米能级、能带交叉、平带和色散程度，都能从能带图里读到。能带越陡，通常意味着电子态更离域；能带越平，常常提示有效质量更大或局域态更明显。这并不是绝对性能判断，但它会影响我们理解载流子迁移、金属性和半导体特征。

图 2. Ca2N 和 Sr2N 薄层体系的电子能带结构，展示费米能级附近电子态与二维受限电子层的关系。图源：Electronic, Dielectric, and Plasmonic Properties of Two-Dimensional Electride Materials X2N，DOI：10.1038/srep12285。

态密度 DOS 则把能带信息压缩成“每个能量附近有多少态”。如果再按原子或轨道投影，就得到 PDOS。DOS 适合看整体电子态分布，PDOS 适合看来源：是金属 d 态、氧 p 态、表面原子态，还是吸附物轨道参与。费米能级附近有峰，只能说明附近可占据或可激发的态较多，不能自动推出活性更高。还要看这些态来自谁、是否与反应物轨道匹配、是否真的参与成键或电荷交换。

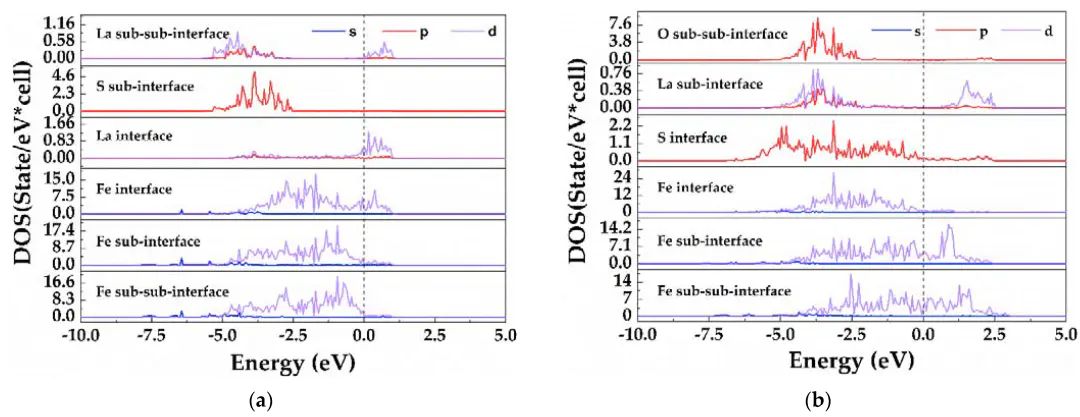

图 3. 界面附近不同原子层的 PDOS 用于区分费米能级附近态的来源和轨道贡献。图源：Crystallographic Calculations and First-Principles Calculations of Heterogeneous Nucleation Potency of gamma-Fe on La2O2S Particles，DOI：10.3390/ma15041374。

能带结构和 DOS/PDOS 的关系，可以理解为一个看“沿着 k 空间怎么走”，一个看“能量附近态的多少和来源”。对于导电、光吸收、磁性和吸附，二者经常需要一起看。只看能带，可能不知道某条带来自哪个轨道；只看 DOS，又可能丢失直接带隙、间接带隙、平带和能带交叉这些信息。

差分 VS Bader ：重排与分区

电荷密度差通常比较“组合体系的电子密度”和“各组成部分单独电子密度之和”。因此它关心的是形成界面、吸附物或缺陷之后，电子在空间中哪里积累、哪里耗尽。它擅长给出电子重排的方向感和空间位置感。例如界面附近出现电子积累，说明那里发生了电子云重叠或电荷重新分布；某个吸附原子附近出现耗尽，也可能提示电子被拉向相邻原子或表面。

图 4. La2O2S/gamma-Fe 界面差分电荷密度展示界面区域的电子积累与耗尽。图源：Crystallographic Calculations and First-Principles Calculations of Heterogeneous Nucleation Potency of gamma-Fe on La2O2S Particles，DOI：10.3390/ma15041374。

Bader 电荷走的是另一条路。它把总电子密度按照零通量面划分给不同原子区域，然后给出每个原子区域内的电子数变化。它更接近“定量分区”，可以说某个原子区域相比中性原子得失多少电子。电荷密度差看空间重排，Bader 电荷看原子分区后的电荷数值。两者常常指向同一个趋势，但不是同一件事。

这也是为什么不能只拿差分电荷密度图判断“转移了多少电子”，也不能只拿 Bader 电荷判断电子在哪里重新排布。前者有颜色和等值面阈值，后者有分区方法和参考态问题。比较稳妥的读法，是先用差分图确认电荷重排发生在什么区域，再用 Bader 或其他分区方法给出数值支撑。

ELF与功函数：局域 vs 表面

ELF 是电子局域化函数，常用于判断电子在空间中是更局域，还是更接近离域电子气。它不是键能，也不是电荷转移量。ELF 值高的区域通常说明电子更局域，可能对应孤对电子、共价键电子对或局域电子团；ELF 值低的区域可能更接近金属性离域电子。ELF 关注的是电子局域方式，而不是“键一定有多强”。

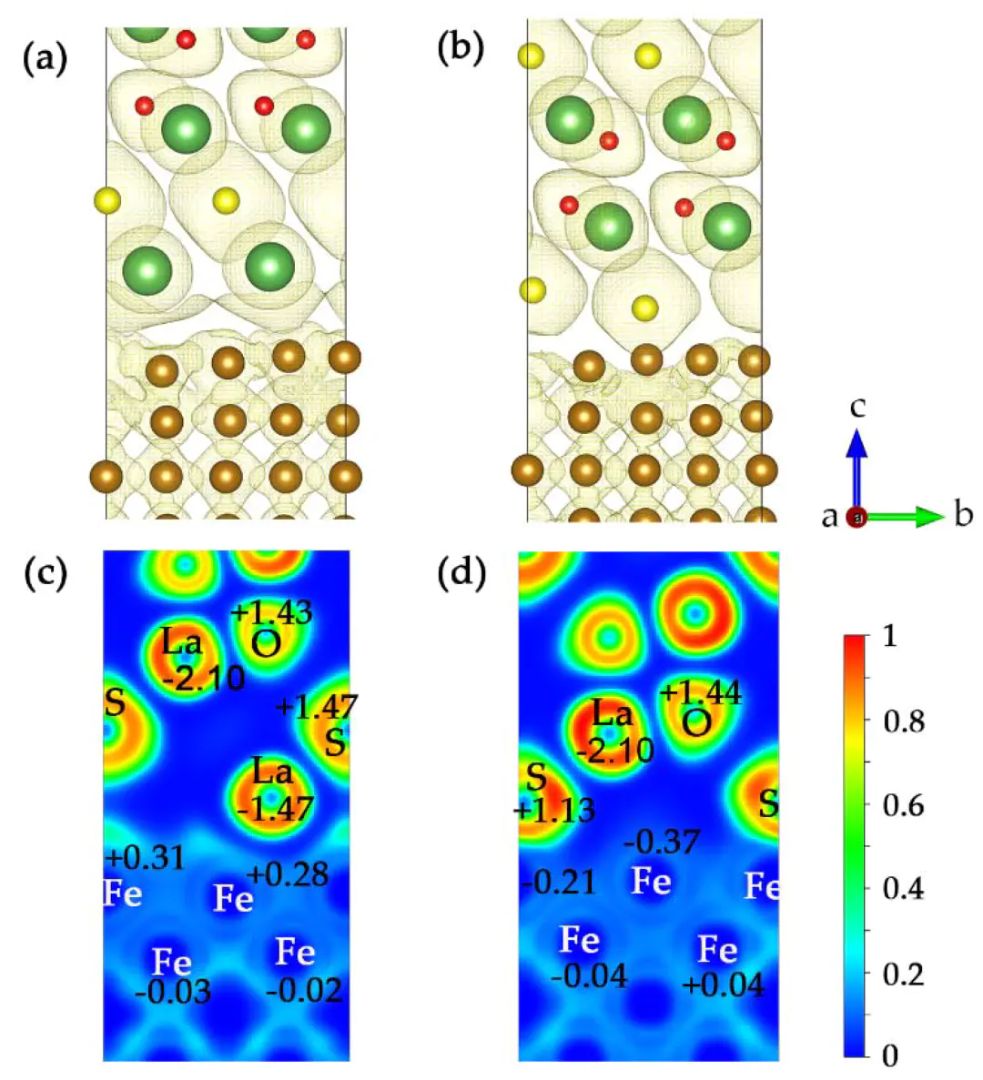

图 5. ELF 等值面、截面和 Bader 电荷数值可以共同辅助判断界面成键类型。图源：Crystallographic Calculations and First-Principles Calculations of Heterogeneous Nucleation Potency of gamma-Fe on La2O2S Particles，DOI：10.3390/ma15041374。

功函数则把视角切到材料表面。它通常定义为电子从费米能级移动到真空能级所需要的最小能量，常写作 Φ = Evac – EF。功函数和表面终止、吸附、缺陷、偶极、厚度、外场都有关系。功函数不是体相能带图中的带隙，也不是简单的电荷转移量。它更关心表面电子逸出难易和能级基准。

图 6. Ca2N 和 Sr2N 薄层体系的功函数随层数变化，体现表面电子态和结构厚度对表面能级基准的影响。图源：Electronic, Dielectric, and Plasmonic Properties of Two-Dimensional Electride Materials X2N，DOI：10.1038/srep12285。

把 ELF 和功函数放在一起看，会发现它们虽然都属于电子结构分析，但回答的是完全不同的问题。ELF 常用于解释局域成键和电子对分布，功函数常用于分析表面电子逸出、接触界面和能级对齐。前者更偏实空间局域，后者更偏表面能量基准。二者可以同处一个电子结构证据链，却不能互相代替。

这些结果应该怎样放在一起判断？

电子结构结果最怕被拆成孤立指标。比如“费米附近有态”只能提示电子可参与导电或反应；“差分电荷密度有黄色区域”只能提示电子积累；“Bader 电荷变了”只能说明某个原子分区内电子数发生变化；“ELF 变红”只能说明局域程度增加；“功函数降低”只说明表面电子逸出基准变了。每个图谱都有自己的问题边界。

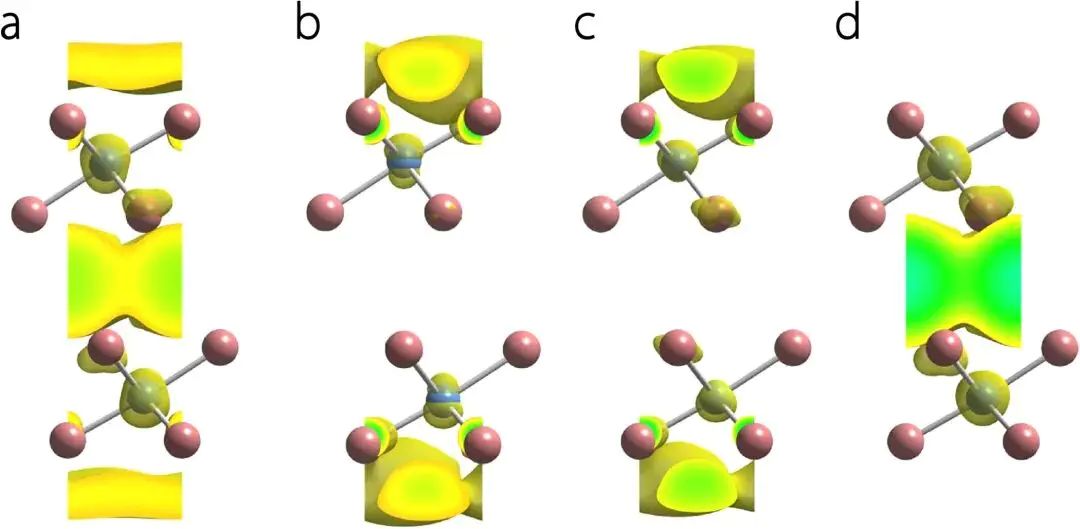

图 7. 费米能级附近电子态的实空间分布可帮助理解能带中某些态来自表面、层间还是体相区域。图源：Electronic, Dielectric, and Plasmonic Properties of Two-Dimensional Electride Materials X2N，DOI：10.1038/srep12285。

比较完整的读法，可以按“能量位置、轨道来源、空间重排、定量分区、成键局域、表面基准”来组织。先看能带和 DOS/PDOS，确认材料是金属、半导体还是有缺陷态，并判断费米附近态来自哪些轨道。再看差分电荷密度和 Bader 电荷，确认界面或吸附过程有没有电子重排，以及原子分区上的得失趋势。随后用 ELF 或 COHP 一类成键图谱检查这些电子变化是否真的对应成键改变。涉及表面接触、电极或电子发射时，再加入功函数和能级对齐。

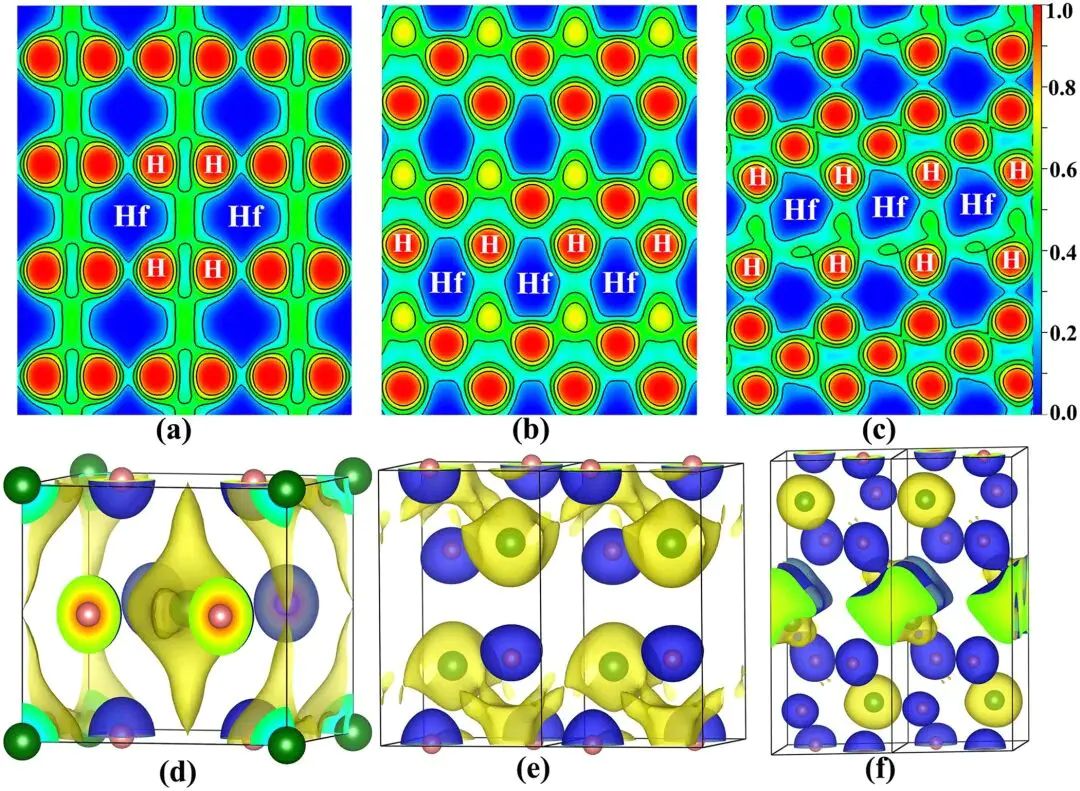

图 8. ELF 和差分电荷密度常被组合使用，用于同时观察电子局域方式和电荷重排方向。图源：First-principles study on the structural and electronic properties of metallic HfH2 under pressure，DOI：10.1038/srep11381。

电子结构分析真正有用的地方，不是把每张图单独贴出来，而是让它们回答连续的问题：能级在哪里，态来自谁，电子往哪里走，局域成键有没有变化，表面电子能不能更容易离开。当这些证据指向同一个机制时，电子结构才从“图谱展示”变成了材料性质解释。
