从连不上网到双频分析，ESP32-C5 TINY 一板搞定

1还在怀疑代码有问题？

路由器明明就在旁边，ESP32 却死活连不上？你不是代码写错了。也不是开发板坏了。

问题很可能只有一个：你的 ESP32 只支持 2.4GHz，而你的路由器默认开的是双频合一。这个困扰了无数创客的问题，现在终于有了更优雅的解决方案—— ESP32-C5 TINY

2开发板简介

图1：ESP32-C5 Tiny开发板

双频 Wi-Fi  |  极速 Wi-Fi 6  |  小巧易上手  |  开源开发板  |  Arduino 友好

3双频升级

在创客圈，ESP32 几乎是“人手一块”的开发板。但大家熟悉的 ESP32-C3、ESP32-S3，甚至更早型号，都有一个共同限制：

仅支持 2.4GHz Wi-Fi

无法直接连接 5GHz 网络

遇到新路由器时，经常要手动调整设置

而全新的 ESP32-C5 TINY，一步跨入双频时代：

支持 2.4GHz + 5GHz 双频 Wi-Fi

支持 Wi-Fi 6

更快、更稳、更低延迟

体积小巧，适合各种 IoT 项目

一句话总结：

这是一块真正跟上当前无线网络趋势的 ESP32 开发板。

4项目实战

为了验证它的能力，我们直接做了一个： 双频 Wi-Fi 分析仪通过 Arduino 和 SPI 屏幕,ESP32-C5 TINY可以实时扫描附近 Wi-Fi 信号。

显示效果非常直观：

上半部分显示 2.4GHz 信道

下半部分显示 5GHz 信道

无论是：

分析家中网络拥堵情况

优化路由器信道

学习无线通信原理

开发网络监测设备

这个项目都非常适合。

5上手简单

整个项目采用 Arduino 开发，几分钟即可跑起来。

准备材料：

ESP32-C5 TINY开发板

SPI 彩屏

8 根杜邦线

安装教程：

1.下载并安装Arduino

打开下面的网址：https://www.arduino.cc/ 下载最新版本的Arduino IDE 安装Arduino

2.安装开发板

打开Arduino，点开“⽂件”>“⾸选项”并粘贴下面的链接https://espressif.github.io/arduino-esp32/package_esp32_index.json

国内用户粘贴链接 ：

https://jihulab.com/esp-mirror/espressif/arduino-esp32/-/raw/gh-pages/package_esp32_index_cn.jso

设置完成， 重启Arduino 在开发板管理器中搜索esp32选择安装。

3.安装需要的库

在Arduino库管理器中搜索安装 Arduino_GFX和U8g2

4.下载例程

打开我们的github仓库链接 https://github.com/wireless-tag-com 在仓库中找到WT9932Cx-TINY。

5.编译并烧录

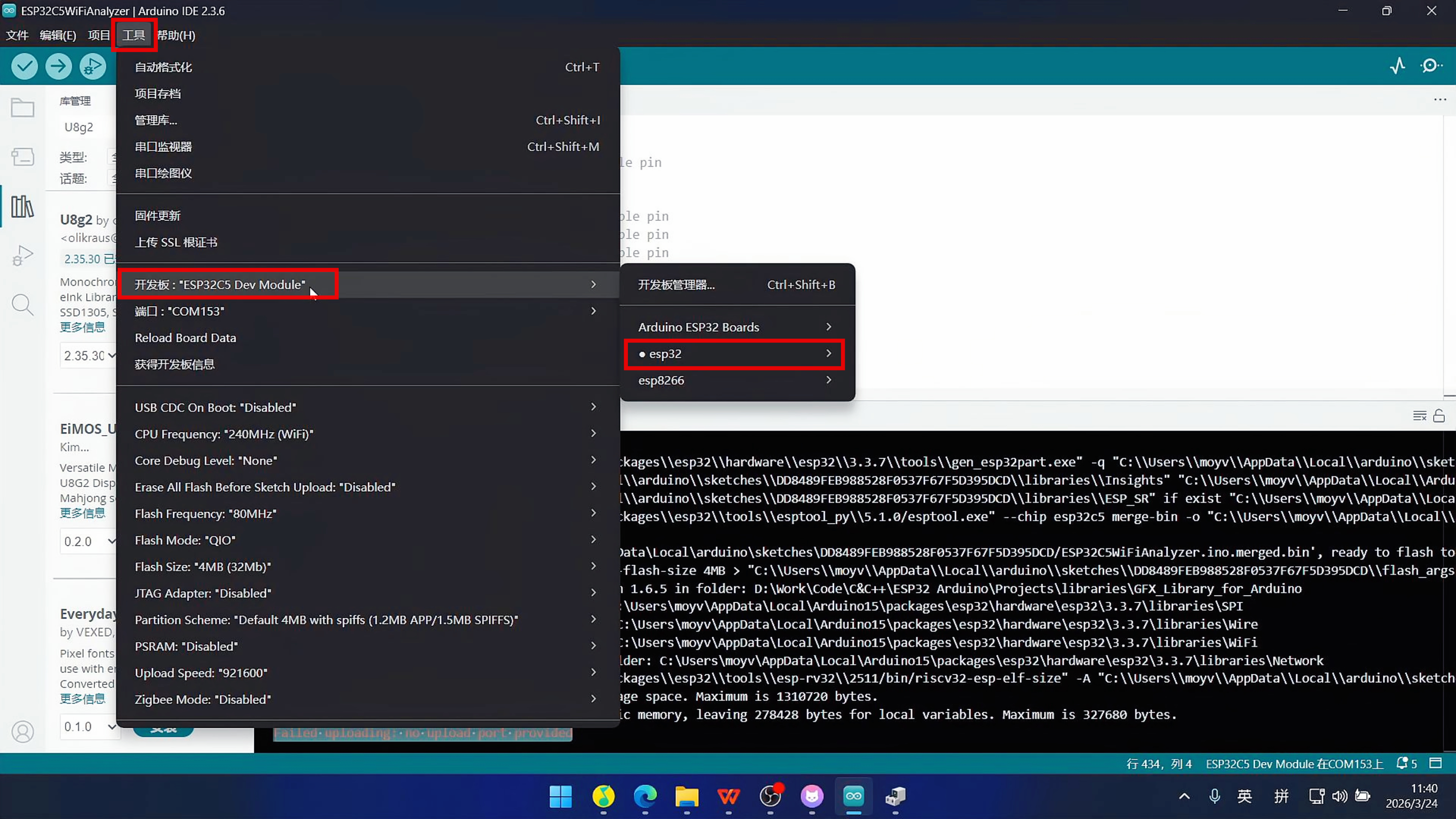

连接电脑和 ESP32C5 Tiny 开发板。 在Arduino 中选择对应的COM口。 此时，打开开发板选择器 选择对应的开发板即可进⾏编译烧录。

下载源码

项目源码已经开源，直接下载即可。GitHub 仓库：

https://github.com/wireless-tag-com/WT9932Cx-TINY
