射频连接器主要用于传输射频信号，是射频微波系统中重要的组成部分。其中最常见的类型有BNC、SMA、N型、TNC等。今天我们就来看看它们的频率范围、连接方式和使用场景。

BNC连接器

BNC采用卡口式连接，最大的特点是插拔迅速，操作极其方便。它的工作频率通常在DC到4GHz之间。由于其抗振动能力相对较弱，BNC广泛应用于示波器、视频监控、医疗设备以及实验室中低频段的快速测试连接。

SMA连接器

SMA采用螺纹连接，体积小巧，频率范围最高可达18GHz甚至26.5GHz。它是目前微波领域应用最广泛的连接器之一，常见于WiFi模块、卫星通信终端、小型射频组件以及各类高频测试仪器。对于追求设备小型化和高频性能的场景，SMA是标准配置。

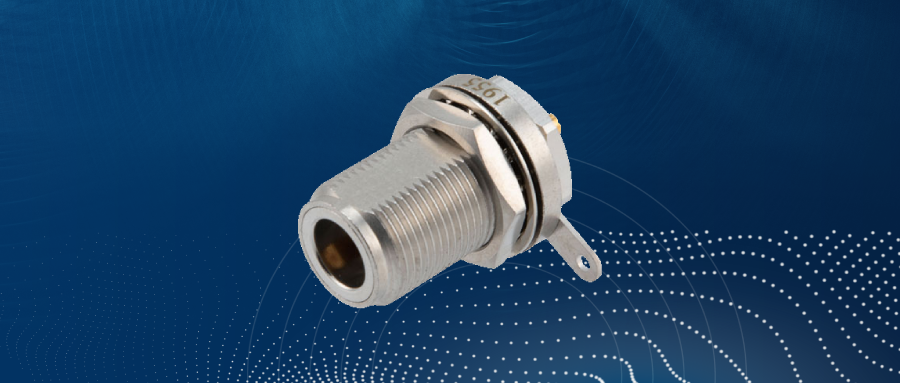

N型连接器

N型连接器同样采用螺纹连接，但尺寸较大，结构坚固。它具有出色的防水性能和极高的功率容量，频率范围通常在DC到11GHz（精密型可达18GHz）。在户外基站天线、大功率发射台以及雷达馈线系统中，N型连接器凭借其耐候性和耐用性占据主导地位。

TNC连接器

TNC本质上是螺纹锁定版的BNC。它保留了BNC的频率特性，但通过螺纹结构解决了BNC在振动环境下容易松动的问题。因此，TNC常用于车载电子、航空航天等存在强烈机械振动的场景。

总结

在实际应用中，除了关注接口类型，连接器的电气性能同样重要。例如，Pasternack 提供的全系列射频连接器及电缆组件，涵盖了从BNC到2.92mm等各种接口类型，不仅频率覆盖广，且在驻波比和互调指标上表现优异，能够确保在复杂的高频应用中实现信号的完美对接。
