很多新手画板子，单片机引脚直接飞根线就去连MOS管的栅极，以为给个高低电平就能完美控制。结果呢？不是发热严重，就是莫名其妙炸机。为什么？
因为MOS管绝对不能简单粗暴地当成普通电子开关来直接用！ 虽然它凭借导通电阻低、高频特性好以及驱动功率小等极品优势，霸占了电机驱动和开关电源的核心位置 ，但它的寿命、开关速度、转换效率甚至EMI（电磁干扰），都死死捏在驱动电路的手里 。

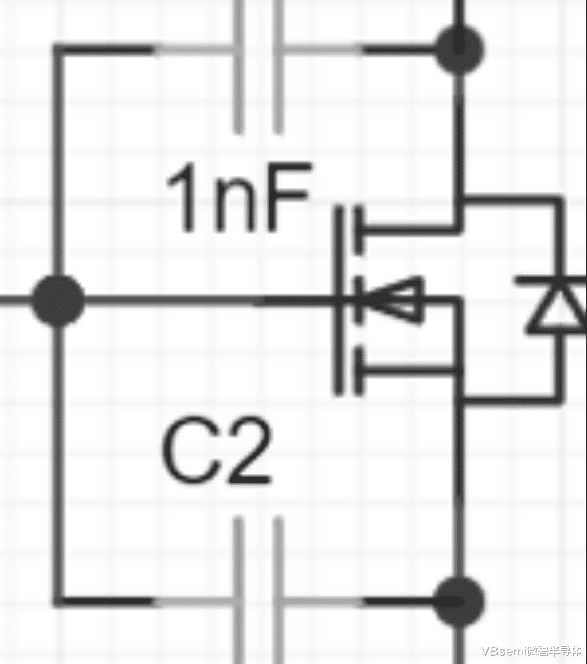

想要驾驭它，你必须先看透它的“隐藏面目”。在MOS管内部，栅极和源极之间藏着一个输入电容（Ciss），栅极和漏极之间还潜伏着一个米勒电容（Cgd） 。你以为你在控制开关？错！你其实是在给这些电容充放电，这个充放电的过程，才是决定MOS管开关特性的生死门 。
图片来源：@或非电子学堂
顶级工程师的“驯管”三大法则真正优秀的驱动电路，核心目标只有一个：极其高效地控制栅极的电压和电流，稳准狠地实现开关动作。
法则一：喂饱电流！ 很多人觉得压控器件不需要电流。大错特错！MOS管数据手册里有个参数叫Qg（栅极电荷量） 。为了缩短开通（ton）和关断（toff）时间，降低开关损耗，你必须提供足够大的驱动电流，去瞬间填满或抽干这个电荷量 。如果驱动电流太弱，MOS管慢吞吞地处于半导通状态，那发热量绝对教你做人 。
法则二：电压得“精准拿捏”。 导通确实只需要超过阈值电压（Vth） 。但是！为了让导通电阻（Rds(on)）降到最低，减少发热，我们通常需要更高的驱动电压 。给低了，管子发烫；给高了，直接击穿栅极的氧化层，当场报废 。
法则三：干掉寄生参数！ 开关瞬间，导线上的寄生电感和MOS管自带的寄生电容会疯狂“打架”，引起严重的栅极电压震荡，甚至导致MOS管误开通 。高手的常规操作是：优化PCB布局缩短走线（减小电感），以及巧妙地增加栅极电阻（宁可牺牲一点点速度，也要换取绝对的稳定） 。
从菜鸟到大神的驱动电路进化史第一阶：经典标准局（小白必会）
图片来源：@或非电子学堂

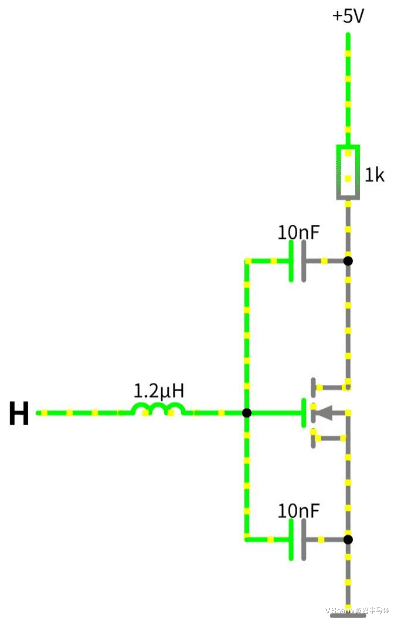

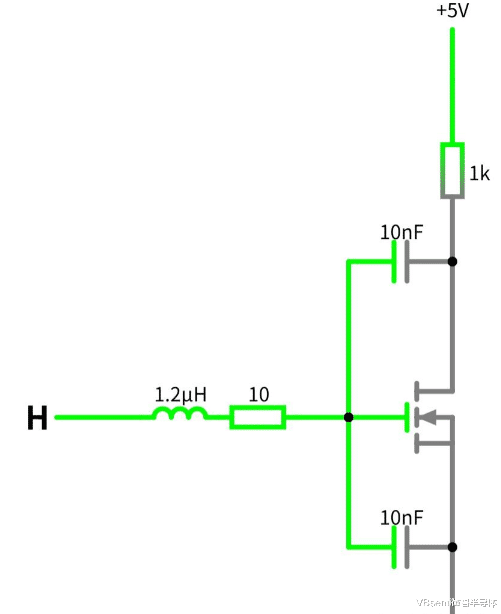

看这张图，最经典的打法。栅极串联的电阻（R1）就是为了压制寄生参数带来的震荡 。我们来看下专业仿真：
图片来源：@或非电子学堂

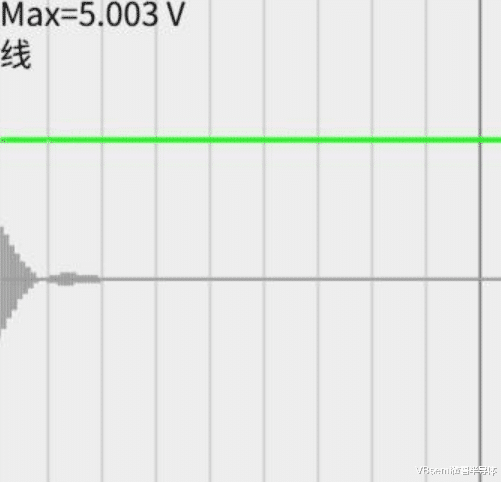

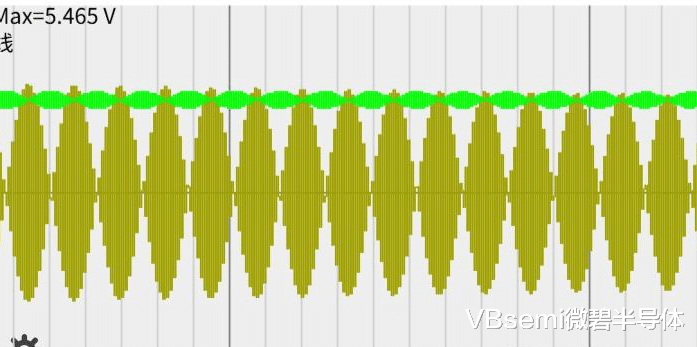

没加电阻时，波形震荡得亲妈都不认识；加了之后，瞬间丝滑 。 另外，千万别漏了并联的下拉电阻（R2）！在没有输入信号时，它能死死把栅极电位拉住，防止外部干扰让管子误导通，同时还能帮忙泄放一部分电容电荷 。 工作流解析：输入高电平时，电流从Port1出发，穿过R1给寄生电容充电，VGS升高直到超过阈值，MOS管完全导通 。输入低电平时，电容里的电荷主要顺着R1（因为阻值小）原路跑回Port1的低电平端，辅助路径是走R2下地 。当VGS跌破阈值，管子断开 。
图片来源：@或非电子学堂
第二阶：极速刹车局（进阶操作）
图片来源：@或非电子学堂

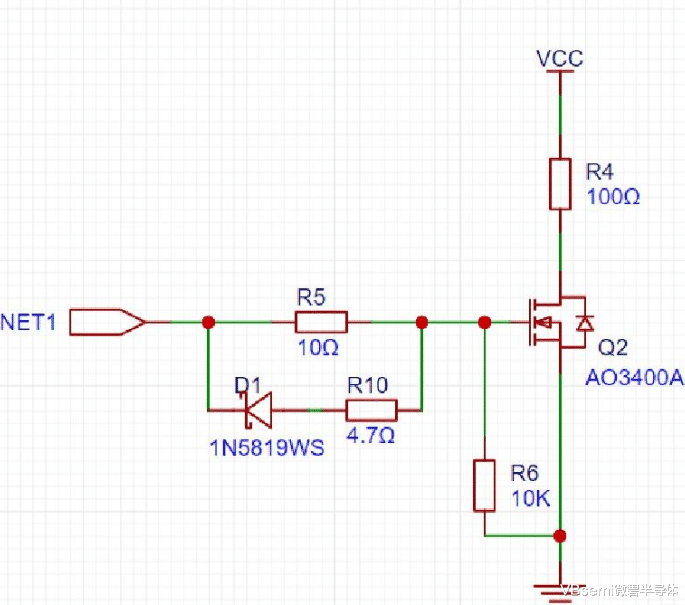

老手会发现，方案一关断不够快！于是我们在R1上并联了一个二极管D1（外加一个阻值较小的R10用来微调，也可不加） 。这就相当于给电容电荷泄放修了一条“低阻抗的高速公路”，大大加快了关断速度 。
第三阶：无损瞬移局（大佬专属）
图片来源：@或非电子学堂
方案二虽然快，但泄放路径要一路跑到驱动芯片端，走线太长，依然有寄生电感在作祟 。真正的大佬怎么做？直接在栅极旁边怼一个PNP三极管！ 当需要关断时，三极管瞬间导通，就地把电荷全部拉入地（GND），路径极短，寄生电感极小，这才是真正的“光速泄放”。
灵魂拷问：为什么大佬们只卷“关断速度”，不管“开启速度”？细心的朋友肯定发现了，不管是二极管还是三极管，全是为了加速关断的 。为啥不加速开启？ 因为在物理天性上，MOS管的开启时间天然就比关断时间要短！ 看看下面这张电容充放电曲线图就懂了。
图片来源：@或非电子学堂
硬件设计从来不是简单的连线游戏，而是与物理定律、与那些看不见的电荷和寄生参数斗智斗勇的艺术。 弄懂了驱动电路的底层逻辑，你才算真正拿到了进入高级硬件工程师俱乐部的门票。
