❗这是多相体系中非常普遍的颗粒粗化过程：
小颗粒慢慢溶解消失，大颗粒不断吸收长大
最终体系颗粒总数减少、平均尺寸变大、颗粒间距拉宽
❗它不是颗粒直接撞在一起融合
而是小颗粒先释放原子 / 离子 / 分子，通过液相、固相基体等通道迁移，再重新沉积到大颗粒表面
⚡ 为什么会发生？核心驱动力
根源是颗粒尺寸带来的界面能与化学势差异
小颗粒曲率更高，表面低配位原子占比大，单位物质对应的表面自由能更高

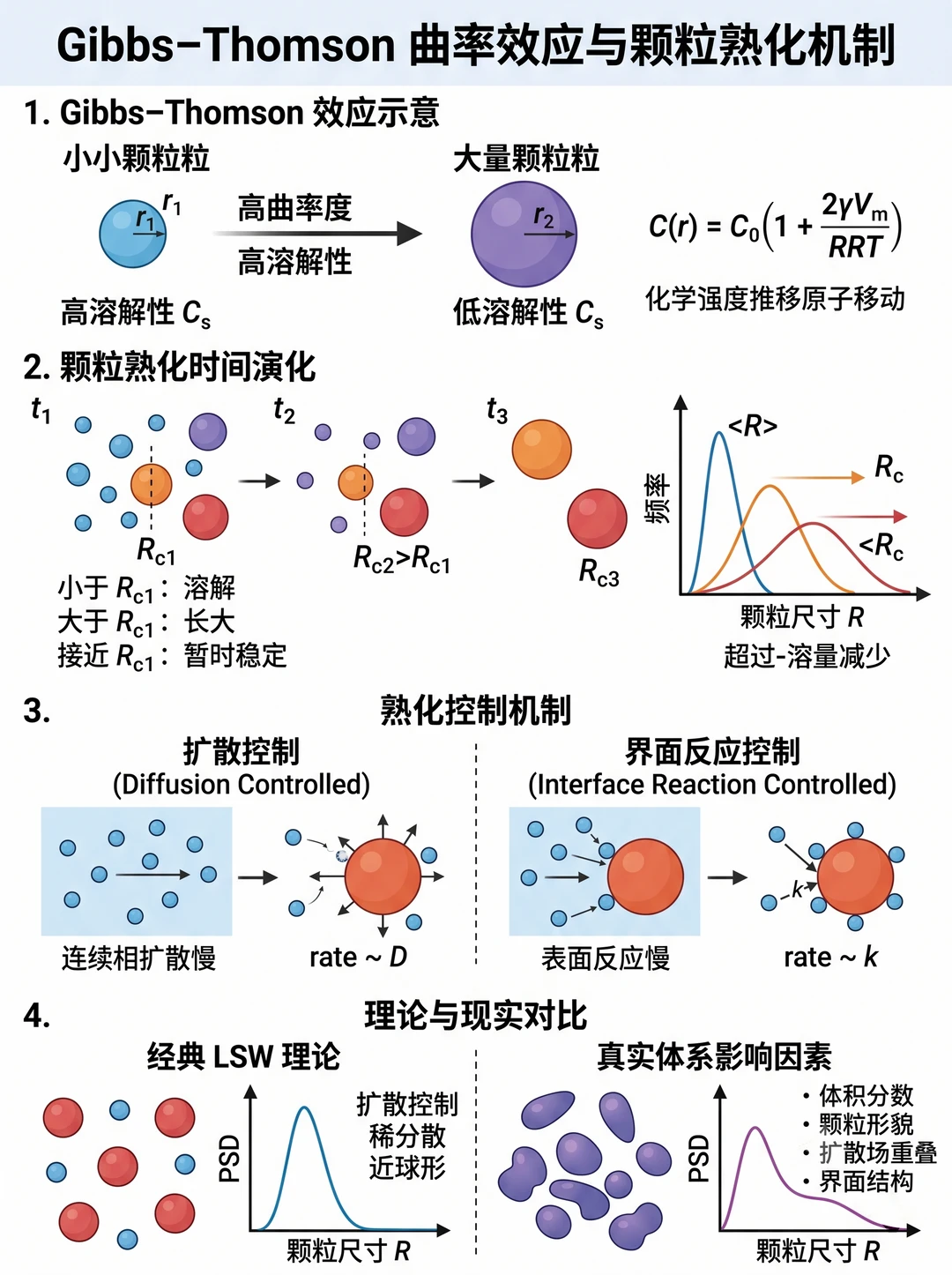

根据 Gibbs-Thomson 效应：
1. 小颗粒周围的平衡溶解度，远高于大颗粒周围
2. 由此形成浓度差，成为溶质从小颗粒向大颗粒扩散的动力
体系里还有个动态「临界半径」：
1. 小于临界半径 → 倾向溶解
2. 大于临界半径 → 倾向长大
熟化持续进行，临界半径和平均颗粒尺寸会同步增大

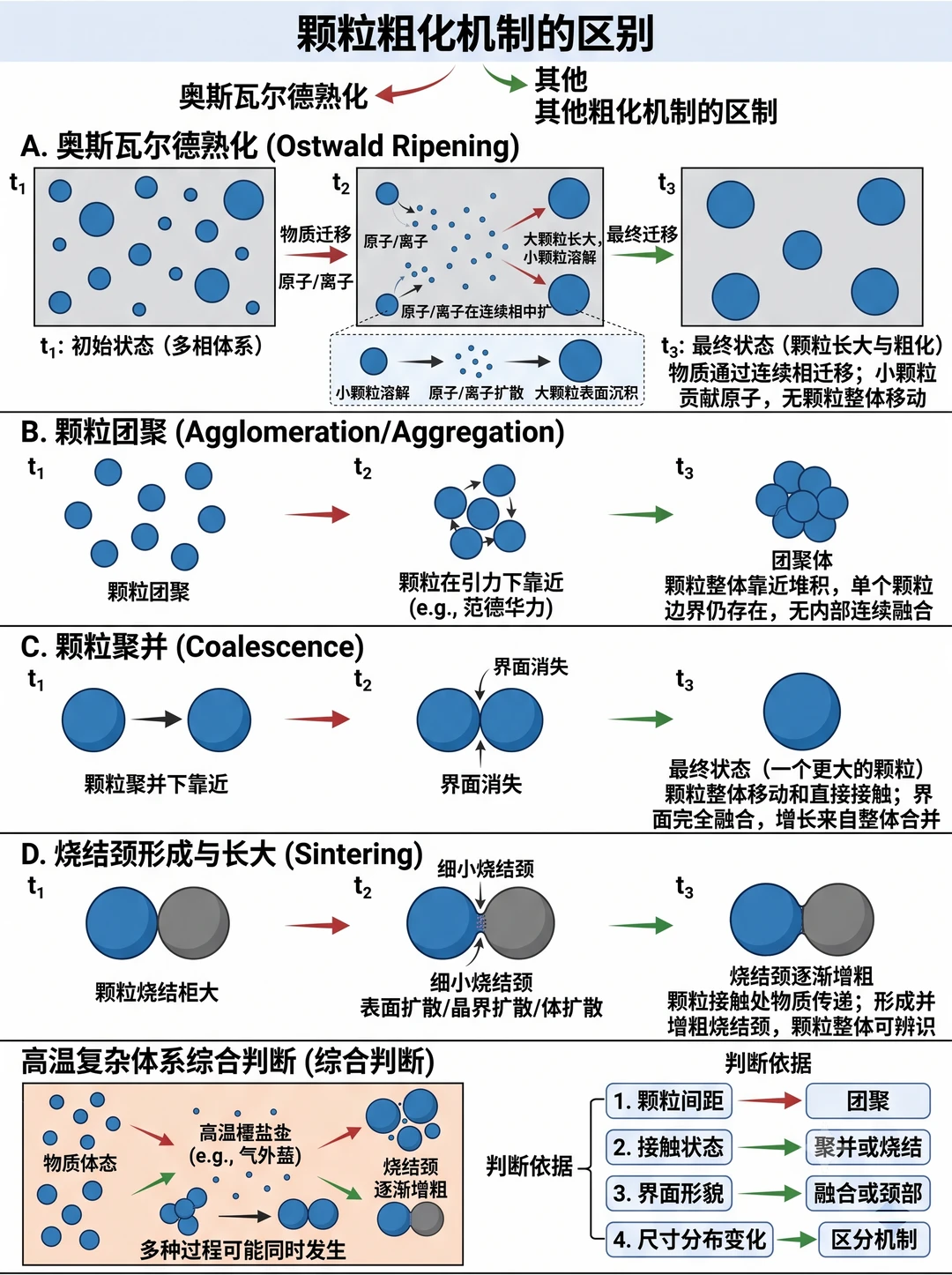

🚫 别搞混！和团聚 / 聚并 / 烧结的区别
这几个概念高频同框，一句话快速区分：
1. 团聚：颗粒靠吸引力堆叠，各自边界完整，没有跨相物质传递
2. 聚并：颗粒整体移动、直接接触后融合，靠整体合并实现增长
3. 烧结：固体颗粒接触处形成烧结颈，靠扩散让颈逐渐增粗
4. 奥斯瓦尔德熟化：通过连续相完成物质传递，颗粒不直接接触也能发生，是 “小溶大长” 的过程

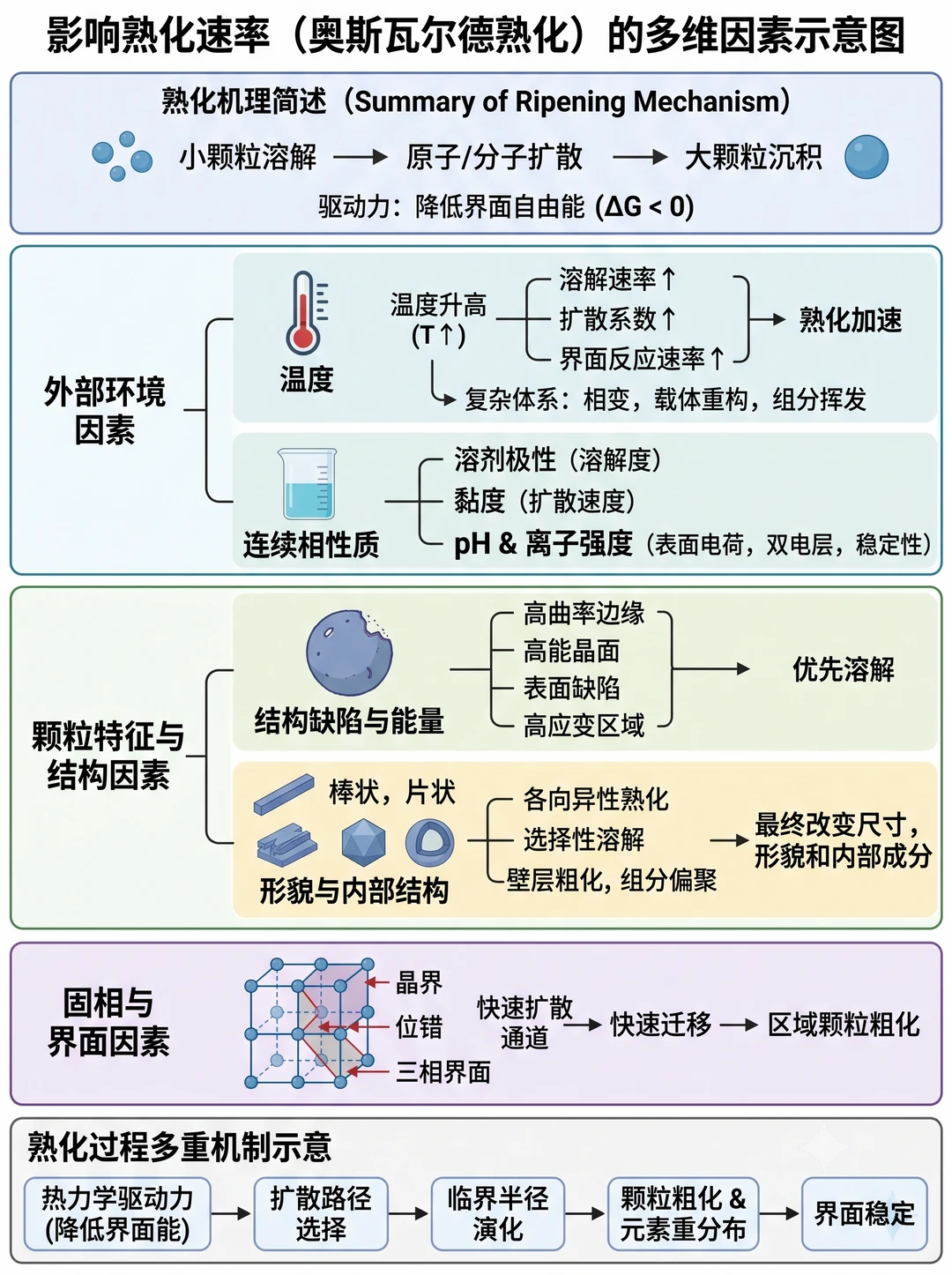

📈 哪些因素影响熟化快慢？
1. 温度
升温会同步提升溶解速率、扩散系数和界面反应速率，熟化显著加速；复杂体系中也可能伴随相变、组分挥发，让过程更复杂
2. 连续相性质
液相体系：溶剂极性改变溶解度，黏度影响扩散速度，pH、离子强度影响颗粒表面稳定性
固相体系：晶界、位错、三相界面是快速扩散通道，附近颗粒更易粗化
3. 颗粒自身结构
高曲率边缘、高能晶面、表面缺陷处会优先溶解
棒状、片状、核壳等特殊形貌颗粒，还会出现各向异性熟化，同时改变尺寸、形貌与成分
