播放大片时感到画面通透感不足、低频下潜乏力，甚至偶尔出现丢帧？很多用户将此归咎于播放器、功放或显示设备，却忽略了关键的信号链路——HDMI线。在实际案例中，大量因使用劣质或参数不达标线材导致的兼容性问题（如黑屏、闪屏），根源都在于线缆的信号完整性不足。

本文将从工程原理和测试验证的角度，解析短距离HDMI传输的选型要点

很多用户把预算花在了播放器、功放、投影上，却忽略了连接它们的HDMI线。在实际案例中，大量因使用劣质或参数不达标线材导致的兼容性问题——黑屏、闪屏、画面噪点、音频爆音——根源都在于线缆的信号完整性不足。

为什么一根线会有这么大的影响？因为数字信号在芯片内部是理想的0和1，但在线缆中传输时，它是连续的模拟电压变化。接收端需要在特定的时钟节拍下判断这个电压是高还是低——判断对了，画面声音都正常；判断失误，就会出现误码。误码一旦超出纠错能力，就会体现为黑屏、花屏、闪屏。

线缆的质量，决定了0和1到达接收端时是否“清晰可辨”。

信号完整性，简单说就是信号从发送端出发、经过线缆到达接收端时，波形还能不能保持足够好的形状，让接收端准确识别出0和1。

理想情况下，发送端输出的是一个完美的方波。但方波根据傅里叶定理，可以分解为不同频率的正弦波叠加——频率越高，越代表信号的陡峭边沿。这个信号进入线缆后，会遇到三类问题：

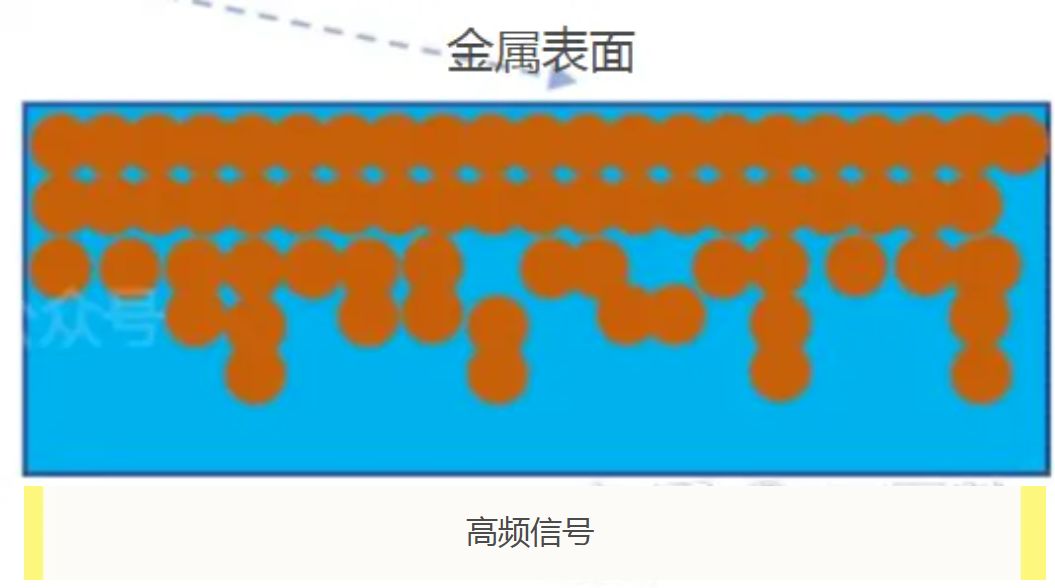

1、趋肤效应：高频信号集中在导体表面传输，导体表面的粗糙度、氧化层、杂质都会增加高频电阻，导致信号的高频分量衰减比低频分量更严重。结果是方波的边沿变缓，接收端难以判断0和1的切换时刻。

2、介质损耗：HDMI线的绝缘层材料在高频下会产生损耗，信号能量被绝缘材料吸收转化为热量。频率越高，介质损耗越大。高频分量进一步衰减，信号上升沿越来越缓。

3、阻抗不连续：HDMI线要求特性阻抗为100Ω±15%。如果线材的绞距不均匀、绝缘层厚度变化、接头焊接不良，就会出现阻抗突变。信号在阻抗突变点发生反射，反射波与原始信号叠加，产生过冲、振铃和抖动，使眼图“闭合”。

三类问题共同作用，最终导致接收端的眼图闭合、误码率上升。信号完整性的核心目标就是对抗这三类问题，让信号尽可能保真地到达接收端。

无氧铜的真正作用是什么？

普通铜材在冶炼过程中会残留杂质和氧化物，这些杂质会使导体表面变得粗糙。高频信号集中在导体表面传输时，粗糙的表面会增加传输电阻，导致额外的信号损耗。

高纯度无氧铜（OFC）通过特殊工艺去除了铜中的氧分子和杂质，纯度可达99.995%以上。它的优势在于表面更光滑、杂质更少，因此在高频信号传输时，表面电阻更低，信号损耗更小。

实测数据显示，在相同线径和长度下，高纯度无氧铜导体的传输损耗比普通铜材降低约30%（此数据基于特定测试条件：2米长度、4K@60Hz信号，仅供参考，实际损耗因线材结构和测试环境而异）。

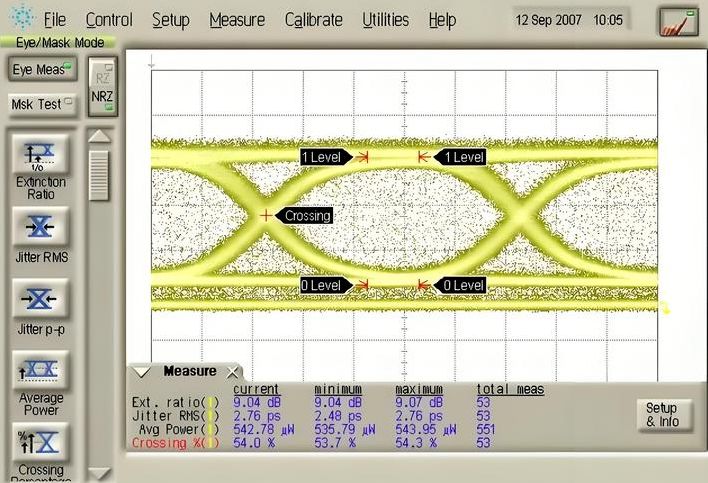

劣质HDMI线的眼图往往“眯成一条缝”，甚至出现信号重叠，这意味着传输过程中容易出现误码、干扰，反映在画面上就是偶尔的卡顿、色彩失真，音频则可能出现爆音、延迟。

优质无氧铜HDMI线的眼图轮廓分明，能确保4K/8K视频信号以4:4:4的全色度格式稳定传输，让影片中演员的肤色过渡更自然，夜景灯光的光晕边缘更锐利。

眼图是判断线材信号质量最直观的验证手段——通过观察眼图，用户可以直接看到线材能否“撑住”高码率信号的传输要求。

除了导体和眼图，屏蔽层设计也是HDMI线品质的重要考量因素。家庭环境中存在各种电磁干扰源——路由器、空调、冰箱、无线充电器等，这些设备产生的电磁波会干扰HDMI线中的信号传输。

优质HDMI线通常采用多层屏蔽结构：铝箔屏蔽 + 镀锡铜编织网屏蔽。

铝箔：对高频干扰（如路由器2.4GHz信号）有较好的屏蔽效果

编织网：对低频干扰有更好的屏蔽效果，同时提供机械强度

屏蔽覆盖率是关键指标。劣质线材的编织网稀疏，覆盖率不足60%；优质线材的编织网密度高，覆盖率可达85%以上，甚至100%。

测试数据显示，在靠近路由器的位置播放高码率内容时，无屏蔽或屏蔽不良的线材会出现明显的画面噪点和偶发卡顿；而多层屏蔽线材在相同环境中画面稳定。

选线指南：

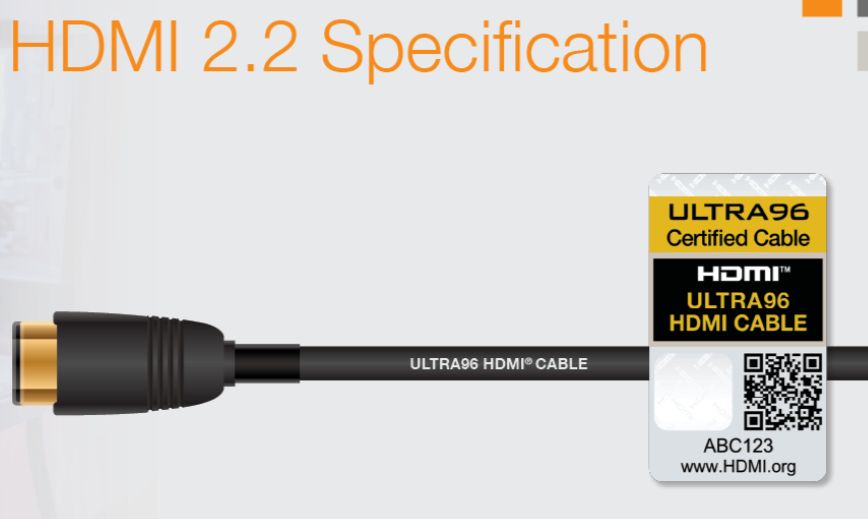

1. 认准HDMI ATC认证认证线材必须通过眼图测试、阻抗测试、EMI测试等一系列一致性测试，相当于由第三方确认了其物理层质量。这是最可靠的筛选方式。

2. 短距离（5米以内）选铜缆，长距离选光纤铜缆在5米以内信号衰减可控；超过5米，光纤的传输优势开始体现。光纤传输载体是光，天然隔绝电磁干扰，但需要注意方向性和供电问题。

3. 家庭环境复杂，选带多层屏蔽的线材如果家中路由器、变频电器较多，或线缆需要靠近电源线走线，建议选择铝箔+编织网双重屏蔽的线材。屏蔽覆盖率越高，抗干扰能力越强。

数字信号是0和1，但传输数字信号的线缆工作在模拟物理世界。线缆不改变0和1的内容，但它决定0和1到达时的“可信度”。
