恭喜华为，大的要来！

据说，这次要首发韬定律麒麟芯片，靠逻辑折叠堆叠架构把晶体管密度拉高54% ，功耗降了41%……

真正值得关注的，其实还不是这两个数字，而是华为这一次，正在换一套芯片性能提升的玩法。

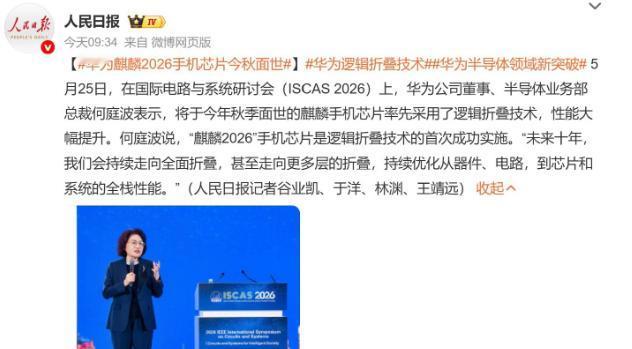

5月25日，在上海举行的2026国际电路与系统研讨会上，华为正式发表“韬（τ）定律”，同时确认：今年秋季面世的新一代麒麟手机芯片，将率先采用逻辑折叠技术，性能会有大幅提升。

这事听起来有点绕，简单说，就是以前大家造芯片，主要想办法把晶体管越做越小。从14纳米到7纳米，再到5纳米、3纳米，本质上都是在一块有限的面积里塞进更多晶体管。

房子大小不变，就把每个房间越盖越小，最后住进去的人自然越来越多。

但问题也来了。晶体管越往下缩，制造难度越高，成本越来越吓人，功耗、漏电、散热也会变成越来越棘手的问题。

华为现在想走的，是另外一条路。既然平面上越来越难挤，那就把原来摊在一层里的部分逻辑电路“折”起来，从二维往三维走。

新麒麟的逻辑折叠方案，会把原本单层展开的部分电路扩展到双层，通过高密度垂直互联，让上下两层共同组成一个完整SoC。这样做最大的好处，不只是“塞进去更多晶体管”，而是原本绕来绕去的线路可以直接缩短。

线路一短，信号传输距离就短了。距离短了，电阻、电容带来的延迟也会下降。

说得再直白一点，以前一个信号从A跑到B，可能得绕半块芯片；现在把A和B上下放，直接走“电梯”。这也是为什么华为把这套思路叫“时间缩微”。

摩尔定律拼的是尺寸，把空间越压越小；韬定律更看重时间，把信号传播、数据流动、系统执行所耗费的时间继续往下压。

而且华为不是只准备在一代麒麟上试一下。华为透露，过去六年已经设计并量产381款遵循韬定律思路的芯片；未来十年，逻辑折叠还会继续从双层向更全面、更多层的折叠演进。华为给出的目标是，到2031年，基于这条路线的高端芯片晶体管密度达到1.4纳米制程的同等水平。

注意，这句话很关键。是“晶体管密度达到同等水平”，并不是说直接造出了1.4纳米芯片。这两者不是一回事。

真正厉害的地方恰恰在这里：如果单纯依赖制造节点不断缩小越来越难，那就从架构、互连、设计、封装和系统协同上，把本来属于下一代制程才能换来的部分收益，想办法提前“抠”出来。

这才是这次新麒麟最值得看的地方。而且一些技术数据已经相当扎眼。

围绕逻辑折叠的技术披露中，以2025年为基准，2026年的芯片级晶体管密度提升目标达到60%；CPU单核、多核性能分别提升15%和24%，GPU性能提升38%，NPU提升幅度更大。

一个基带DSP案例里，采用逻辑折叠后，芯片面积减少40%，工作频率提升37%，总功耗下降24%，互连线长度减少25%。

这说明什么？说明逻辑折叠真正想解决的，不只是“多塞几个晶体管”，而是把原本芯片内部浪费在长距离互联上的时间和能耗一起砍掉。

当然，这条路也绝不是把两块芯片摞起来那么简单。上下两层同时工作，首先碰到的就是散热；数千万个垂直互联点怎么保证良率，又是一个难题；原来的EDA工具主要围绕二维芯片设计，到了这种三维逻辑结构里，时序、电源、布线、热耦合全都要重新考虑。

所以，新麒麟真正的大考，不是在发布会上跑一个漂亮数字，而是装进手机以后，性能能不能稳住，功耗能不能压住，发热能不能控制住，良率和成本能不能支撑千万级出货。

如果这些问题真被解决了，那意义就完全不一样了。因为过去几十年，高端芯片升级几乎形成了一种固定思维：想要性能继续涨，就得往更先进的制程冲。

华为现在尝试证明另一件事——先进制程当然重要，但它未必是唯一一条路。

制程暂时跨不过去，就改架构；平面空间不够，就往立体空间找；晶体管继续缩小越来越困难，就从信号传播时间、互连效率和全系统协同里继续挖性能。

这才是“韬定律”真正让人期待的地方。不是宣布摩尔定律失效，也不是凭一个新名词就把全球芯片产业甩在身后，而是在受到现实约束以后，硬生生再找出一条可以继续往前走的工程路线。

现在距离秋季已经越来越近了。新麒麟到底能把逻辑折叠做到什么程度，真正装进手机后性能、续航、发热又能做到什么水平，很快就要见真章。

如果最后的量产表现真能兑现这些技术预期，那这次华为带来的，恐怕就不只是一颗更快的麒麟芯片。而是一条新的路。
