伺服系统是现代自动化、机器人和精密制造的支柱。这些系统的核心是一个重要但经常被忽视的组件：伺服电缆。电力电缆负责提供操作电机所需的电能，而反馈电缆则传输位置数据以确保最佳性能。此外，编码器电缆是传递速度和方向信息的关键，显著提高了伺服系统的效率和响应能力。

这些专用电缆对于在伺服电机、控制器和编码器之间传输功率和反馈信号至关重要，从而实现精确的运动控制。对于参与先进机械设计和维护的工程师和技术人员来说，掌握伺服电缆的基本方面至关重要。随着行业继续采用自动化技术，对伺服电缆的深入了解对于提高系统性能和实现运营成功至关重要。

一、什么是伺服电缆？

伺服电缆是专用的工业电缆，旨在将伺服电机连接到各自的驱动器和控制器。与标准电缆不同，伺服电缆处理高压和电流（用于电源），传输敏感的控制信号（用于反馈和编码器），承受连续运动、弯曲、扭曲和恶劣环境，并提供出色的屏蔽，以最大限度地减少电磁干扰（EMI）。这使得它们在机器人、数控加工、包装、纺织、汽车制造和可再生能源系统等行业中不可或缺。

二、伺服电缆的技术特性

额定电压：通常为300V至1000V，具体取决于电机功率要求。

屏蔽：编织、箔或混合屏蔽，以最大限度地减少EMI和RFI。

灵活性：专为拖链应用和连续运动而设计。

绝缘材料：PVC（通用）、PUR（耐油/耐化学性）、TPE（高柔性）。

符合标准：UL、CSA、CE、RoHS认证。

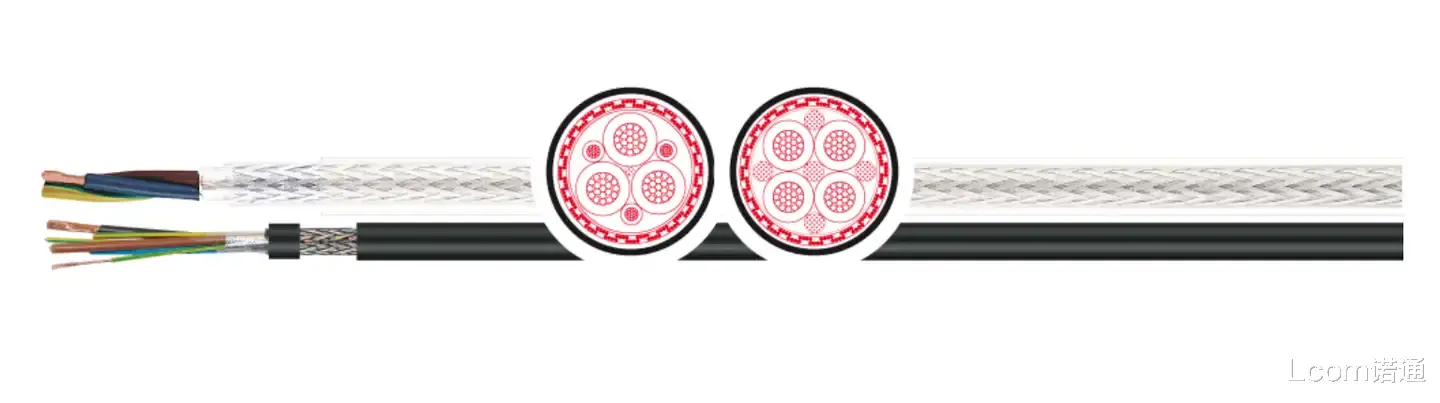

TKD KAWEFLEX®伺服驱动电缆

三、伺服电缆的类型

动力伺服电缆将电力从伺服驱动器输送到电机。它们提供高电压和电流容量，具有耐油热和耐化学性，以及EMC屏蔽，可最大限度地减少噪音。这些电缆用于机器人输送机、工业机械和数控设备。

反馈伺服电缆将关键信号从电机传回控制器，包括位置速度和扭矩数据。它们支持低电平模拟和数字信号，并使用双屏蔽来抵抗EMI，同时使用双绞线来保证信号的完整性。它们用于需要精度和稳定性的闭环运动系统。

编码器伺服电缆将编码器连接到控制器，并传输数字脉冲或绝对位置数据。它们支持高频信号传输，并使用屏蔽双绞线来减少串扰。它们专为动态机械中的连续弯曲而设计，用于机器人数控机床和任何需要精确电机定位的系统。

四、伺服电缆与VFD电缆的主要区别

在使用的各种类型的电缆中，伺服电缆和变频驱动（VFD）电缆因其特定的应用和功能特性而脱颖而出。虽然两者都是电机和驱动器运行不可或缺的一部分，但它们服务于截然不同的目的，旨在满足独特的电气和环境需求。

伺服电缆主要用于闭环控制系统，其中精确的反馈和快速的响应时间对于确保伺服电机的精确运动控制至关重要。相比之下，VFD电缆专为变频驱动器量身定制，旨在有效地管理交流电机的速度和扭矩，同时最大限度地减少电磁干扰。

虽然两者都是为电机控制而设计的，但它们有不同的用途：

伺服电缆=电源+反馈/编码器信号。

VFD电缆=主要用于VFD，针对具有EMC保护的电力输送进行了优化。

五、伺服电缆的应用

伺服电缆用于广泛的应用。在机器人和自动化领域，它们支持高精度运动。在数控机械中，它们能够实现精确的切割、钻孔和成型。纺织和包装机器依靠它们进行快速重复运动。汽车制造业将伺服电缆用于机械臂和输送机。在可再生能源领域，他们支持风力涡轮机和太阳能跟踪系统。

六、选择和使用伺服电缆的最佳实践

在选择和使用伺服电缆时，将电缆类型与电机的电压和电流额定值相匹配非常重要。应仔细评估温度、油和化学品等环境条件。应使用屏蔽反馈和编码器电缆来防止电磁干扰。对于动态应用，最好选择具有拖链额定值的PUR或TPE护套电缆。

伺服电缆是运动控制系统的重要连接产品，有助于精确、高效和可靠的电机运行。L-com兄弟品牌，英飞畅旗下TKD电缆，带来提升EMC能力的伺服/VFD电缆，德国品质，具有诸多行业认证，欢迎了解。
