从分级防护到器件选型，一文读懂复杂环境下的可靠性设计

一、总则（一）. 目的

规范RS485通信接口及电源系统防护设计，提升复杂环境下的可靠性，防止静电、浪涌等因素导致的设备损坏与通信故障，适用于相关系统的设计、选型、调试与验收。 （二）. 核心原则

遵循 IEC 61000、TIA/EIA-485-A 等标准

按 “前端泄能、中端钳位、后端限流” 分级防护

防护不影响通信与电源性能

选用工业级成熟器件

RS485与电源防护协同设计、接地统一

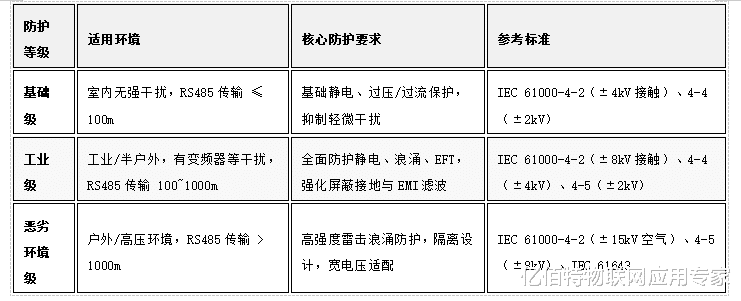

二、防护等级划分

按环境干扰强度分三级，RS485与电源防护等级需匹配，具体要求如下：

三、核心防护设计

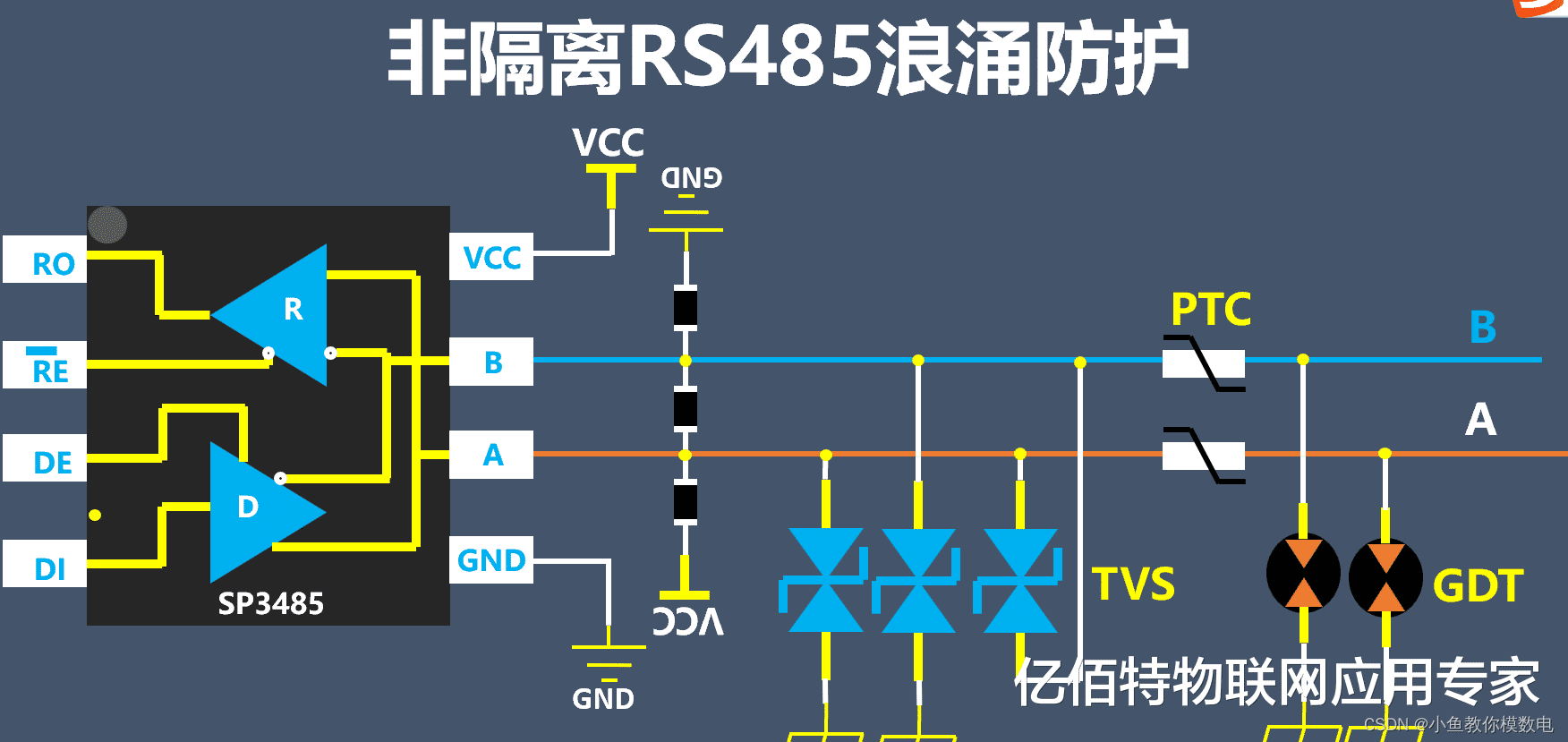

（一）RS485专用防护

补充说明：TVS管与ESD防护是必须的；C35与C34、气体放电管（GSM090D）若空间足够可预留；在体积受限的PCB上，可更换小体积器件，但性能必须满足要求。

1. ESD防护

接口前端装 TVS管（6.5~10V双向）

收发器A/B引脚补次级防护，寄生电容 ≤ 40pF

A/B与地、A/B间分别并TVS管形成 差模+共模防护

2. 浪涌防护

三级架构：

前端用 GDT/MOV 泄能

中端 TVS管 钳位（功率 ≥ 1.5W）

后端串 10~22Ω限流电阻/PPTC 限流

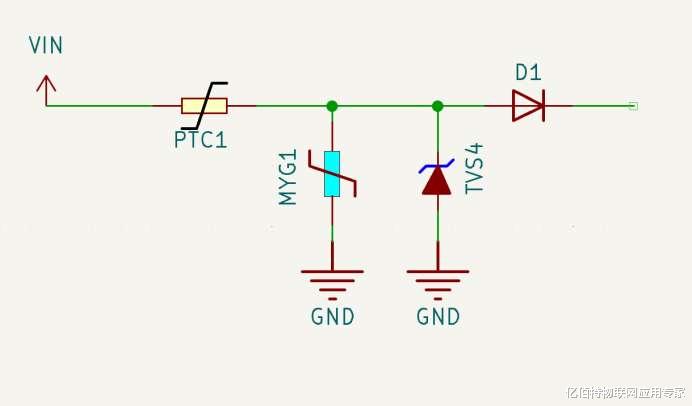

（二）电源防护

补充说明：压敏电阻在体积受限情况下可以取消；器件选型需要根据实际电路电压决定！

电源防护流程：

先经过 PTC保险丝

再经过 压敏电阻与TVS管

再经过 二极管，后进入内部电源

1. 浪涌防护

三级架构：

前端 GDT/MOV（通流 ≥ 20kA）泄能

中端 TVS管（功率 ≥ 5W）钳位

后端串 限流电阻 + 共模电感 滤波限流

2. 过压/过流/反接

压敏电阻、肖特基二极管

选用宽电压输入电源模块

输出端串匹配规格的 PPTC/熔断保险丝

优先选带保护功能的电源模块

（三）通用防护1. EMI防护

RS485：用屏蔽双绞线（覆盖率 ≥ 90%）

电源线路：用屏蔽电缆，均双端接地（接地电阻 ≤ 4Ω）

设备用金属外壳、屏蔽接口

RS485侧并 高频电容 + 共模电感

电源侧装 EMI滤波器

2. 接地设计

信号地、电源地、屏蔽地、外壳地分开布局

最终汇总至总接地端接大地

接地路径短、粗

多设备组网接同一接地网

3. 布线布局

RS485用菊花链拓扑，两端装 120Ω终端电阻

防护器件靠近接口

电路板分信号区/电源区

接地铜箔宽大

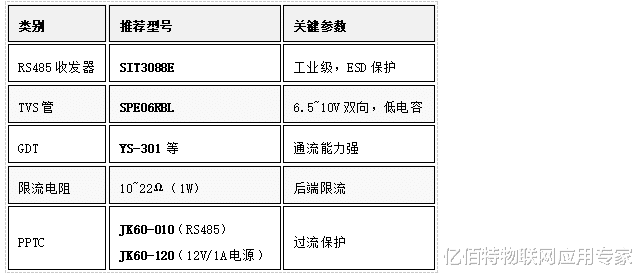

四、器件选型

均选用 工业级（-40℃~85℃） 或 宽温级（-40℃~125℃） 器件，参数匹配系统，优先集成防护功能的型号，RS485与电源防护器件等级匹配。总结

RS485通信接口及电源系统的防护设计，需遵循分级防护、协同设计、接地统一的核心原则，根据应用环境选择匹配的防护等级，从器件选型到布线布局层层把关，才能确保设备在复杂电磁环境下的长期稳定运行。

核心要点回顾：

三级防护：前端泄能 → 中端钳位 → 后端限流

等级匹配：RS485与电源防护等级需一致

器件工业级：-40℃起步，宽温更优

接地统一：信号地、电源地、屏蔽地分而后合

遵循本规范，可有效提升系统的抗干扰能力与可靠性，降低现场故障率。
