华算科技范德华修正材料计算在计算里，范德华修正通常指对长程色散相互作用的补充描述。很多常用半局域泛函，例如 PBE 或 GGA，本身擅长描述局域电子密度变化和较短程的键合作用，但对分子之间、层与层之间、吸附物与惰性表面之间的长程吸引描述不足。于是，DFT-D2、DFT-D3、TS、MBD、vdW-DF、optB88-vdW、rVV10 等方法会以不同方式补上这部分相互作用。

它主要改变弱相互作用主导的距离、能量和势能面形状图1. 二维异质结构中由层间相互作用、局部堆垛和弹性响应连接起来的多尺度计算流程。

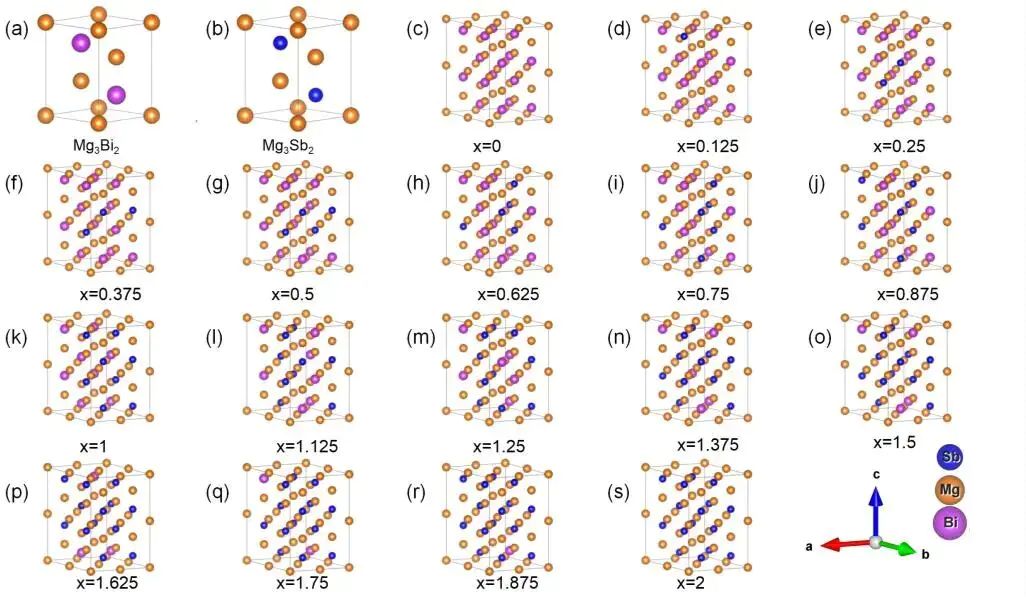

不能把“用了 vdW 修正”直接写成“界面性质已经准确”如果研究对象是共价网络内部的强键，例如金刚石中的 C-C 键、硅晶体中的 Si-Si 键，vdW 修正通常不是最核心的误差来源；如果对象是石墨、MoS2、黑磷、有机分子晶体、气体吸附、分子在二维材料上的平躺吸附，范德华作用往往直接进入平衡结构和结合强度图2. Mg3Bi2-xSbx 不同组分下的原子结构模型。

对象是“弱相互作用区域”，不是材料标签本身层间距和吸附高度之所以敏感，是因为它们处在排斥作用和吸引作用的平衡位置上。原子靠得太近时，Pauli 排斥和电子云重叠会迅速抬高能量；距离拉开时，色散吸引又会把体系拉回某个平衡间距。半局域泛函低估长程吸引时，平衡距离往往偏大，结合能偏弱。vdW 修正改变的是势能曲线的远程吸引部分，于是平衡位置和结合深度都可能变化。

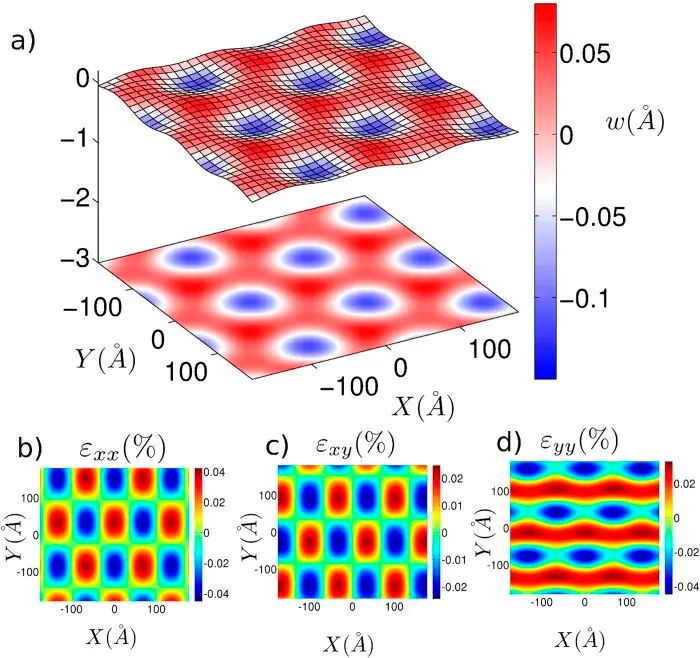

在二维异质结构中，层间相互作用并不只给出一个平均层间距。不同局部堆垛位置的相互作用能不同，面内晶格失配和转角又会形成 moiré 周期，因此局部区域可能出现不同的面外位移和面内应变。，即便写上 vdW 修正，得到的吸附高度、界面距离和带边变化也可能失真。

吸附能，还要看吸附构型、关键键长、电荷重排和后续反应能垒。

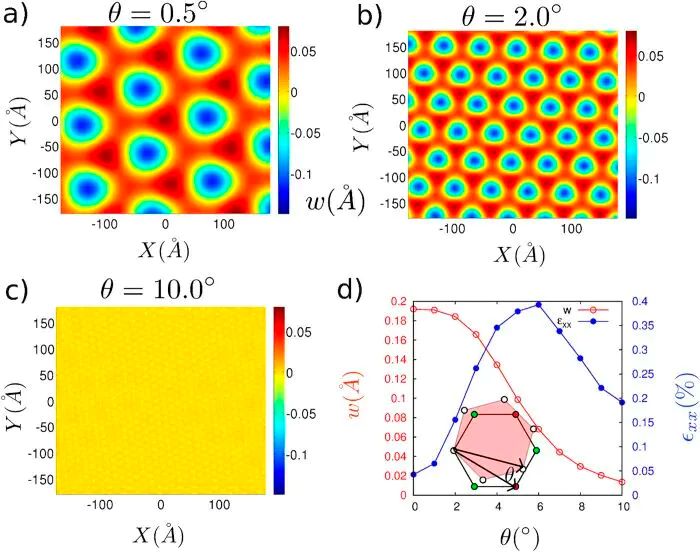

转角进一步说明了 vdW 修正的另一个边界：它并不是给体系加上一个不变的能量常数，而是随距离、堆垛和局部环境变化。图4中的转角依赖让读者能看到，同一个层状组合在不同取向下，面外起伏和面内应变可以明显不同。，势能面改变后，结构弛豫路径、局部应变和能带响应都会随之变化。

三、范德华修正会怎样影响晶格、弹性和电子性质？

图5. 不同 vdW 修正方法下晶格常数、弹性常数和弹性模量的计算结果对比。

方法差异本身就是计算条件图6. 不同方法得到的 Mg3Bi2-xSbx 晶格常数及其与参考结果的对比。

如果只看体积误差接近实验图7. 不同 vdW 修正方法下多个弹性常数随组分变化的对比。

，不能只比较某个修正方法给出的一个模量数值。

对 TMD 异质结构而言，层间距、面内应变和面外起伏会改变近带边态的位置与空间分布。换句话说，vdW 修正并不只影响“层之间吸得多紧”，还可能通过结构弛豫影响带隙、带边、有效质量和界面电荷分布。，就需要把结构变化、能带或 DOS/PDOS 证据与具体模型条件一起说明。

四、使用vdW修正时哪些结论最容易被误判？

第二类误判，是把吸附能、结合能和层间结合能混在一起。吸附能通常涉及吸附物和表面参考态，结合能可能用于层间、分子间或片段结合，形成能则涉及化学势和相参考。。如果参考态不一致，数值即使看起来更负，也不能直接比较。

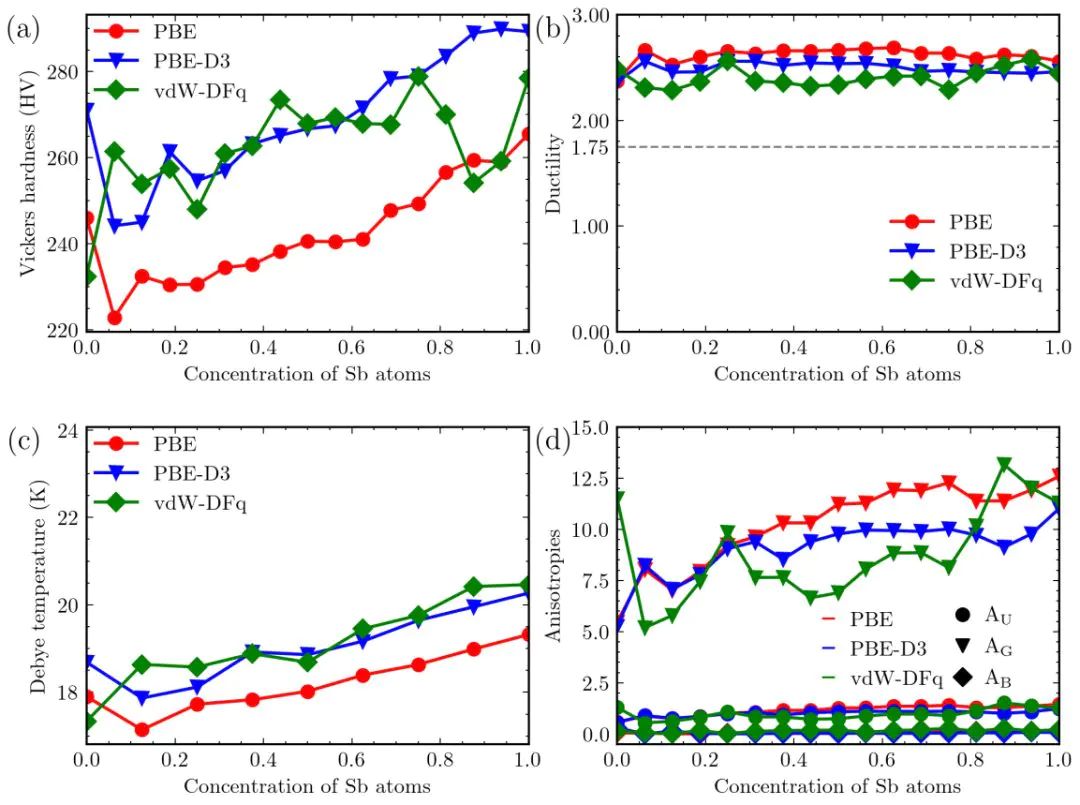

第三类误判，是把某个派生指标的变化写成材料性能的确定提高。图9中的硬度、延展性、德拜温度和各向异性指标都来自结构和弹性常数的进一步处理。它们能提示力学响应趋势，但真实材料性能还涉及缺陷、晶粒、温度、相稳定性和实验制备条件。，不能在没有其他证据时推出宏观性能一定增强。

：层间距是否合理、吸附构型是否稳定、相对能量排序是否改变、电子结构变化是否由结构弛豫传递而来。
