‍射频振荡器是射频信号链的重要组成部分，广泛用于移动电话、GPS导航系统、无线电和测试设备等领域。今天我们主要来了解一下本机振荡器。

一、定义

本机振荡器又叫本地振荡器(LOCAL OSCILLATOR)，它实际是一个自激正弦波振荡器。它的作用是产生一个比接收信号高一个中频率(我国规定为37MHz)的高频等幅正弦波信号，并把这个振荡信号注入混频器，与高频电视信号混频后获得中频电视信号。

超外差接收机中，对不同接收频率都产生高一个中频的射频的振荡器。被接收信号与射频振荡在变频器中进行频率变换，产生调幅中频。中频一般为465千赫。为跟踪调谐，采用连轴的双连电容器实现统调。

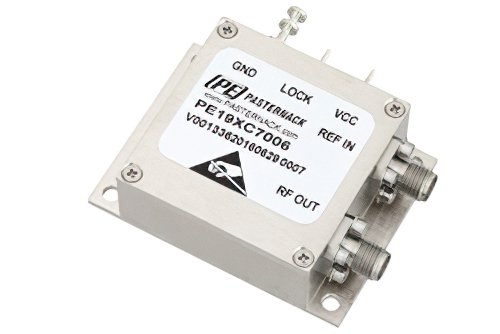

1 GHz 锁相振荡器，外部参考 100 MHz ，相位噪声 -110 dBc/Hz，SMA

二、应用

本机振荡器（LO）是一种可产生极窄频带信号或音调的电子振荡器，具有较高的频谱纯度和稳定性，主要用于变频电路和时序。变频电路和时序系统的性能一般取决于LO的性能，于是振荡器和LO电子设计的质量就成了优先考虑的对象。LO与一般的RF振荡器不同，它通常会采取某种形式的稳定性控制，有时还需要采用附加的调谐电路，使LO能够可靠地切换频率输出，以改变上变频器或下变频器的输出频率。

本机振荡器（LO）也可以通过使用更加复杂的频率合成器来实现，与基本振荡器相比，这些频率合成器具有更强大的控制力和信号生成能力，但不足之处在于它的复杂性和尺寸。谐振器或其他振荡器组件在本质上并不稳定，并且通常需要通过补偿电路来达到预期的信号质量，因此通常用振荡器以外的其他电路来实现LO。由于大多数谐振器和振荡器电路都易受温度影响，因此通常采用温度补偿电路。此外，老化、冲击、振动、电源变化、负载变化等其他环境因素也会导致谐振器和振荡器性能发生变化，为此，有许多LO的设计中提供了相关的补偿和保护功能。

本机振荡器（LO）旨在提供无振幅（噪声）或相位波动（相位噪声）的纯正弦波形。这意味着LO的噪声和相位噪声参数极其重要。尤其在对相位噪声较为敏感的调制深度极高的现代无线通信中，此参数的重要性日益突显。
