导语

在精密光学检测与计量领域，工程师们常常面临一个棘手的挑战：传统的激光束（高斯光束）在传输过程中总是不可避免地会发散。这导致在进行长距离测量、深孔探测或复杂曲面扫描时，测量精度会随着距离的增加而大幅下降。

如果改用接触式探头？又极易划伤晶圆、超光滑光学镜片等娇贵表面。

如何破局？答案可能藏在一枚看似简单、却极其精密的“小玻璃”里——圆锥透镜（Axicon，又称阿贝棱镜）。今天，我们就来硬核揭秘，这枚能产生“无衍射光束”的核心元件，是如何在非接触测量与高端干涉仪中大杀四方的！

一、
揭秘：圆锥透镜与它的“无衍射魔法”

圆锥透镜，顾名思义，是一种一端为平面、另一端为精确研磨的圆锥面的特殊透镜（锥角通常在140°～180°之间）。

当一束普通的准平行激光穿过它时，奇迹发生了——光束被转换成了一种奇妙的贝塞尔光束（Bessel
Beam）。这种光束被业界誉为“无衍射光束”，它拥有三大颠覆性的超能力：

• 极致微小的中心光斑：中心亮斑直径可达微米级，能量高度集中。

• 超长距离不发散：在相当长的传输距离内，光束的束腰几乎保持不变（打破了高斯光束极易发散的魔咒）。

• 神奇的“自愈”特性：即使在传播途中被部分障碍物遮挡，光束也能在后续空间中自行重建、恢复原貌！

正是凭借这三大特性，圆锥透镜成为了光学检测与计量领域不可替代的“C位”元件。

二、
降维打击：非接触测量中的绝对优势

在工业检测中，圆锥透镜产生的贝塞尔光束对传统测量方式形成了“降维打击”，尤其在以下几个场景中表现惊艳：

1.激光三角测量：告别“失焦”焦虑

传统的激光三角测量仪在面对倾斜表面或大深度落差时，光斑容易扩散导致误差。而引入圆锥透镜后：

• 超大焦深让中心光斑在长距离内保持极细。

• 对被测表面的倾斜不再敏感。

• 典型应用：PCB板焊点高度检测、轮胎胎纹深度检测、精密零件尺寸测量。

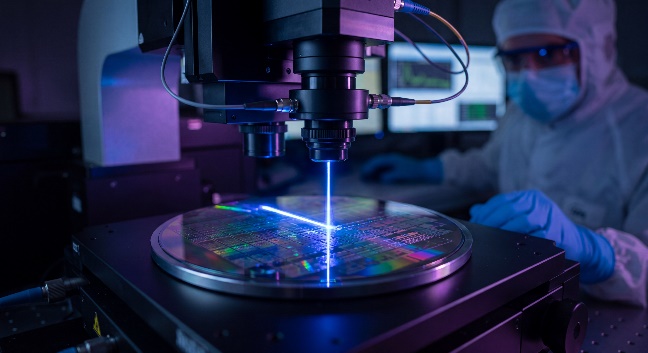

2.晶圆表面形貌检测（杀手级应用）

在半导体制造中，晶圆表面哪怕有纳米级的起伏都可能导致芯片报废。采用基于圆锥透镜的贝塞尔光束干涉显微镜：

• 能够产生大焦深光束，快速扫描整片晶圆。

• 微米级的中心细光斑保证了极高的空间分辨率。

• 纯非接触测量，彻底杜绝了对精密晶圆的物理损伤。

3.透明物体与微位移测量

• 透明材质：贝塞尔光束对透明介质的光学厚度极为敏感，是测量玻璃面板平整度、透明薄膜厚度的利器。

• 微位移：利用其自参考干涉特性，可实现纳米级至毫米级的超高精度位移测量（如机床导轨直线度检测）。

三、
幕后英雄：高端干涉仪的“心脏”

干涉仪是光学计量中最精密的仪器，而圆锥透镜则是多种顶级干涉仪不可或缺的核心元件。

• 泰曼-格林干涉仪（检测非球面）：传统的球面参考镜无法测量复杂的非球面透镜。圆锥透镜能产生环形参考波面，完美匹配非球面特征，轻松实现优于
λ/10
的大口径测量精度。

• 斐索干涉仪（波前分析）：在测量光学平面时，圆锥透镜被用于精准的波前像差分析，帮助工程师快速识别各类光学缺陷。

•横向剪切干涉仪（抗振神器）：圆锥透镜将入射光分成两束产生剪切干涉。它无需独立的参考面，抗振动干扰能力极强，非常适合嘈杂的车间现场环境！

• 数字全息干涉仪：利用贝塞尔光束作为低噪声参考光，实现全场动态测量，广泛用于
MEMS（微机电系统）检测。

四、
工程师避坑指南：如何选型与维护？

想要让圆锥透镜发挥出100%的实力，选型和使用大有学问：

选型四大法则：

1.看波长选材料：可见光（400-700nm）选
K9玻璃；近红外（700-1100nm）选熔融石英；紫外波段（200-400nm）务必选熔融石英。

2.看需求选锥角：

• 接近
180°
的锥角：中心光斑更细，但传输距离较短。

• 接近
140°
的锥角：中心光斑稍粗，但传输距离更长。

3.看视场选口径：常规选
12.7mm
或
25.4mm；大视场测量可选
50.8mm
甚至
100mm
大口径。

3.死磕面形精度：用于干涉测量的透镜，面形精度必须达到λ/10或更高！

使用“娇贵”指南：

圆锥透镜的锥面极其精密，严禁裸手触摸或使用劣质擦镜纸！表面微小的污染或划伤都会直接毁掉干涉条纹的精度。同时，高精度测量务必在恒温、隔振的光学平台上进行。

五、
未来已来：圆锥透镜的星辰大海

随着超精密制造的狂飙突进，圆锥透镜正在向更大口径（300mm以上）和更高精度（λ/50）进化。

不仅如此，它的身影已经跨界到了更前沿的领域：

• 结合AI与机器学习，实现干涉条纹的自动解算与实时误差补偿。

• 在量子光学中用于量子信息的处理与传输。

• 在生物医学中，助力光学相干断层扫描（OCT）探头实现更深层、更清晰的活体成像。

结语

从工业产线上的晶圆检测，到实验室里的精密干涉仪，圆锥透镜（Axicon）凭借其化平凡光束为“无衍射魔法”的能力，撑起了现代光学计量的半壁江山。

掌握这枚核心元件的原理与应用，是每一位光学工程师和检测技术人员进阶的必修课。
