践行者初中物理电学典题详解第684题

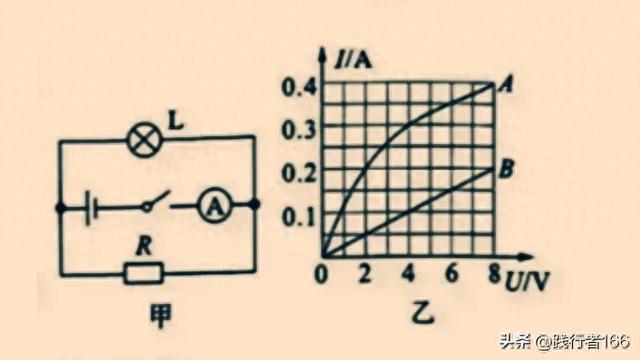

17.小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图像如图乙所示，下列说法中正确的是:

A.图乙中曲线A表示电阻R的I-U关系图像

B.当电流表示数为0.4A时，电源电压为4V

C.当电源电压为6V时，小灯泡L的实际功率为3.6W

D.如果将小灯泡L和电阻R串联接在电压为8V的电源两端，电路消耗的总功率为2W

解析:1闭合开关，分析电路图可知:

①L与R并联，

②A测量干路电流I；

2分析乙图可知:

①因为R是定值电阻，

所以由数学知识可知I=U/R是正比例函数，

所以乙图中直线B是R的I-U图像；

反之，曲线A是L的I-U图像，

所以A项错误；

②因为L与R并联，

所以二者两端电压都等于电源电压U，

由乙图可知:当U=4V时，

通过L的电流IL=0.3A，

通过R的电流I0=0.1A，

所以干路电流I=IL+I0=0.4A，

亦即电流表示数为0.4A，

所以B项正确。

③当U=6V时，IL=0.35A，则PL=UIL=2.1W，

所以C项错误；

3因为L与R串联，

所以通过L与R的电流I相等，

当U=8V时，

假若电路消耗的总功率P=2W，

则I=P/U=2W/8V=0.25A，

又由乙图可知:当I=0.25A时，UL=3V，

R两端电压U0>8V，

所以U>8V，不符合题意，

所以D项错误。
