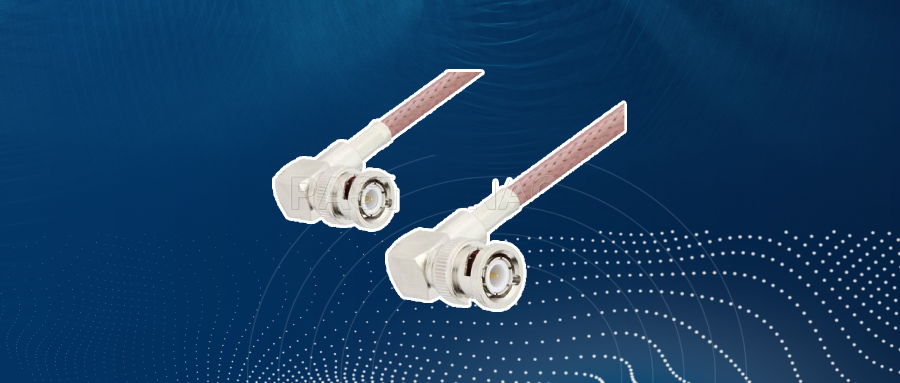

‍在射频微波系统中，射频电缆组件主要用于传输射频信号，由射频同轴连接器和射频电缆构成。射频连接器的接口类型很多，其中 BNC 连接器是应用最为广泛的连接器之一。因此BNC射频电缆组件的应用也是非常广泛。射频电缆组件除了连接器和电缆外，其装配的工艺也是非常重要的，是确保信号完整性的关键。今天我们就来深入理解其装配工艺与测试要点。

一、装配工艺

BNC电缆组件是由同轴电缆与BNC连接器（公头或母头）通过特定的端接方式组合而成的传输线组件，主要包括中心导体、绝缘介质、屏蔽层（编织网或铝箔）及外护套。组装工艺主要分为压接式和焊接式两种，无论哪种方式，剥线都是决定成败的第一步。剥线尺寸必须严格遵循规格书，误差通常需控制在±0.2mm以内。剥线过深易割伤屏蔽层或绝缘层，导致漏电或短路；剥线过浅则会导致接触不良。在处理屏蔽层时，需将编织网捋顺并反折，或使用专用的屏蔽层梳理工具，确保其分布均匀，避免出现散丝刺破绝缘层造成短路隐患。

压接时必须使用与连接器型号严格匹配的压接钳和模具。压接过程中，压接套管会径向收缩，紧紧咬合线缆屏蔽层与连接器尾部。

焊接时，电烙铁温度通常控制在300℃-350℃之间，焊接时间不宜超过3秒，以免高温沿中心针传导，熔化内部绝缘介质，导致介质收缩、阻抗突变。焊接时应确保焊锡润湿良好，形成光滑的圆锥面，杜绝虚焊和冷焊。

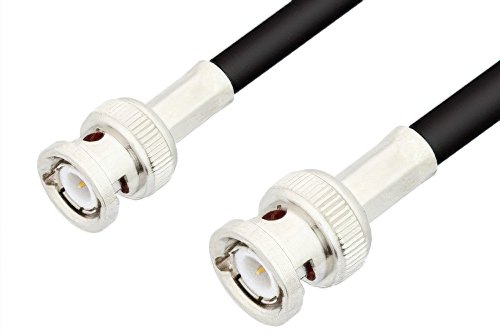

BNC 公头转BNC 公头电缆组件，使用 75 欧姆 RG59同轴电缆，无铅焊接工艺，RoHS

二、测试注意事项

测试是装配完成后进行，是验证组件质量的最后一道防线。

首先是基础的通断与绝缘测试。使用万用表测量中心导体与外壳之间的电阻，应为无穷大（或兆欧级），若有读数则说明存在短路；测量中心导体两端电阻，应接近于零。这一步虽简单，却能拦截大部分因屏蔽网散丝导致的短路故障。

其次是关键的驻波比（VSWR）测试。这是衡量射频组件装配质量的核心指标。将组件接入矢量网络分析仪，观察其在目标频段内的回波损耗或驻波比曲线。一条工艺完美的线缆，其曲线应平滑且数值极低（例如VSWR<1.2）。如果曲线出现周期性的波动或尖峰，通常意味着线缆内部存在阻抗不连续点，可能是剥线尺寸偏差、压接过紧导致介质变形，或是焊接点存在多余焊锡。

总之，BNC射频电缆组件的装配是一项涉及精密机械加工与射频电路原理的技术活。只有严格把控剥线、端接、压接/焊接及测试的每一个细节，才能制作出真正符合工业标准的高质量射频组件。
