择优取向多晶薄膜或块体中，每个晶粒都有自己的晶面朝向。若晶粒取向完全随机，衍射环或峰强接近粉末统计；若某些晶面明显更倾向于平行或垂直基底，就称为择优取向。

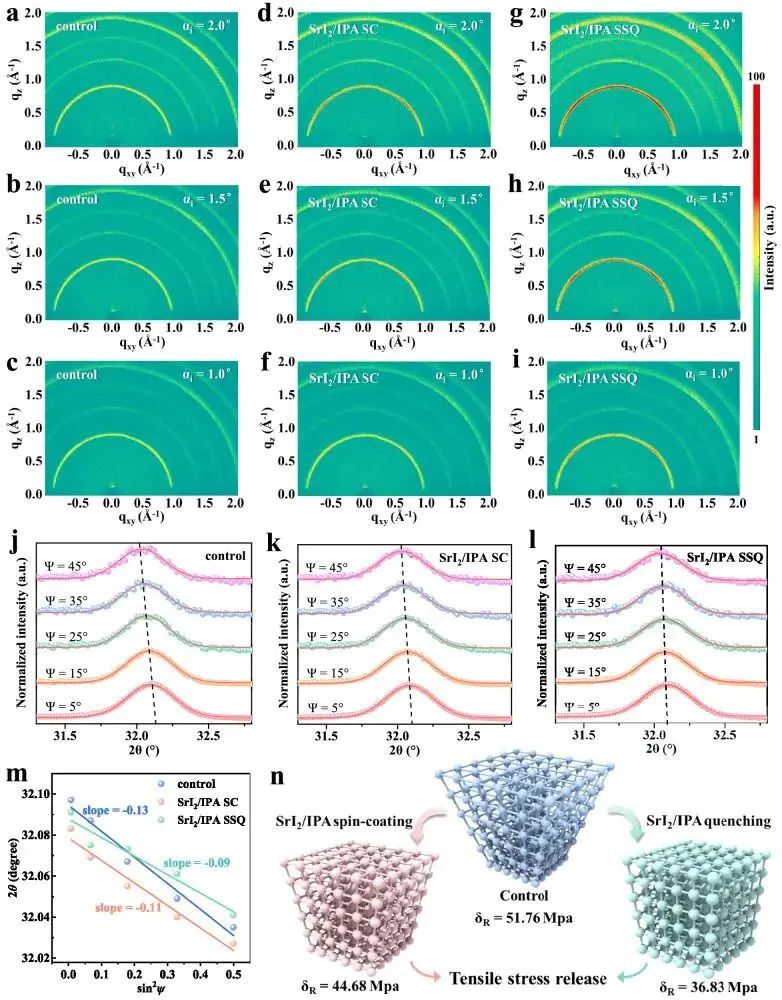

图1：方位角峰形用于区分随机晶粒和具有特定取向的钙钛矿薄膜。DOI：10.1021/acsami.5c18099。

取向来自成核和生长的竞争。基底表面能、溶剂挥发速率、退火温度、添加剂配位和应力释放都会改变不同晶面的生长速度。某一晶面若与基底相互作用更稳定，成核时就更容易平行铺展。

图2：不同间隔阳离子导致 GIWAXS 信号在垂直和水平取向间转变。DOI：10.1039/d6el00006a。

取向还可能在服役过程中变化。光照、湿热和电场会驱动离子迁移与应力重排，原本有利的取向若处于亚稳态，长期运行后可能发生再取向并诱发性能衰减。

三、如何表征

图3：原位 GIWAXS 记录成膜阶段相演化，是追踪取向形成的关键证据。DOI：10.1021/acsami.5c18099。

GIWAXS 图中，衍射信号集中在 qz 或 qxy 方向对应不同空间取向。对于层状钙钛矿，垂直取向常意味着无机层更利于垂直电荷传输；水平取向则可能形成势垒，导致填充因子下降。

择优取向是否有利，取决于材料的各向异性功能方向。热电材料希望高电导方向与热流或电流路径匹配，压电材料关注极化轴排列，催化薄膜则可能需要暴露特定晶面以优化吸附能。脱离功能方向谈“取向越强越好”并不严谨。

图5：取向钙钛矿薄膜的重排现象提示强取向也可能存在热力学稳定性问题。DOI：10.1002/smll.202513081。

因此，择优取向是连接制备过程和各向异性性能的结构变量。它的价值不在于让衍射图更漂亮，而在于帮助判断晶体中最快或最稳定的传输方向是否被放到正确位置。
