文章由山东赛锐特检测仪器有限公司提供技术指导

一、描述

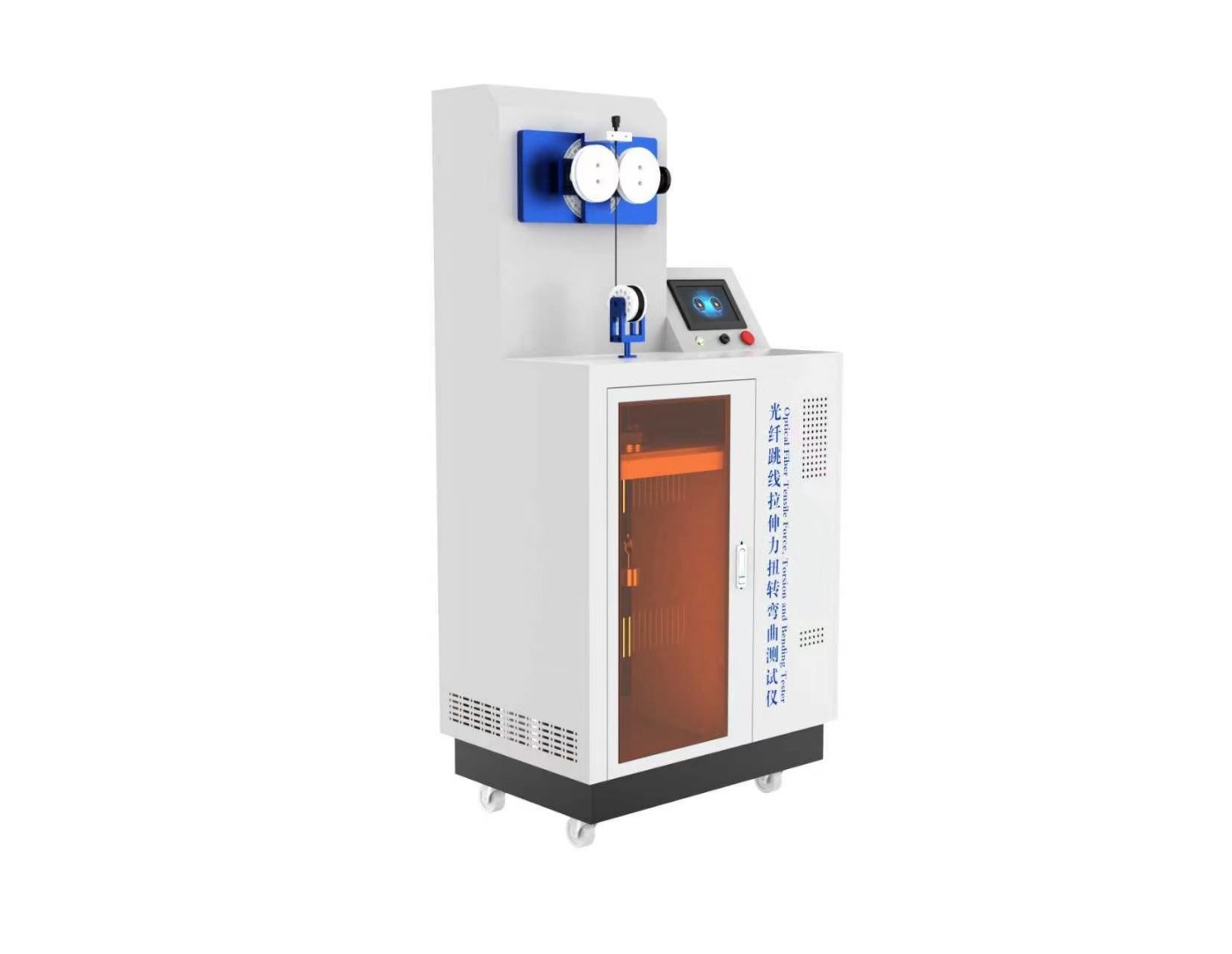

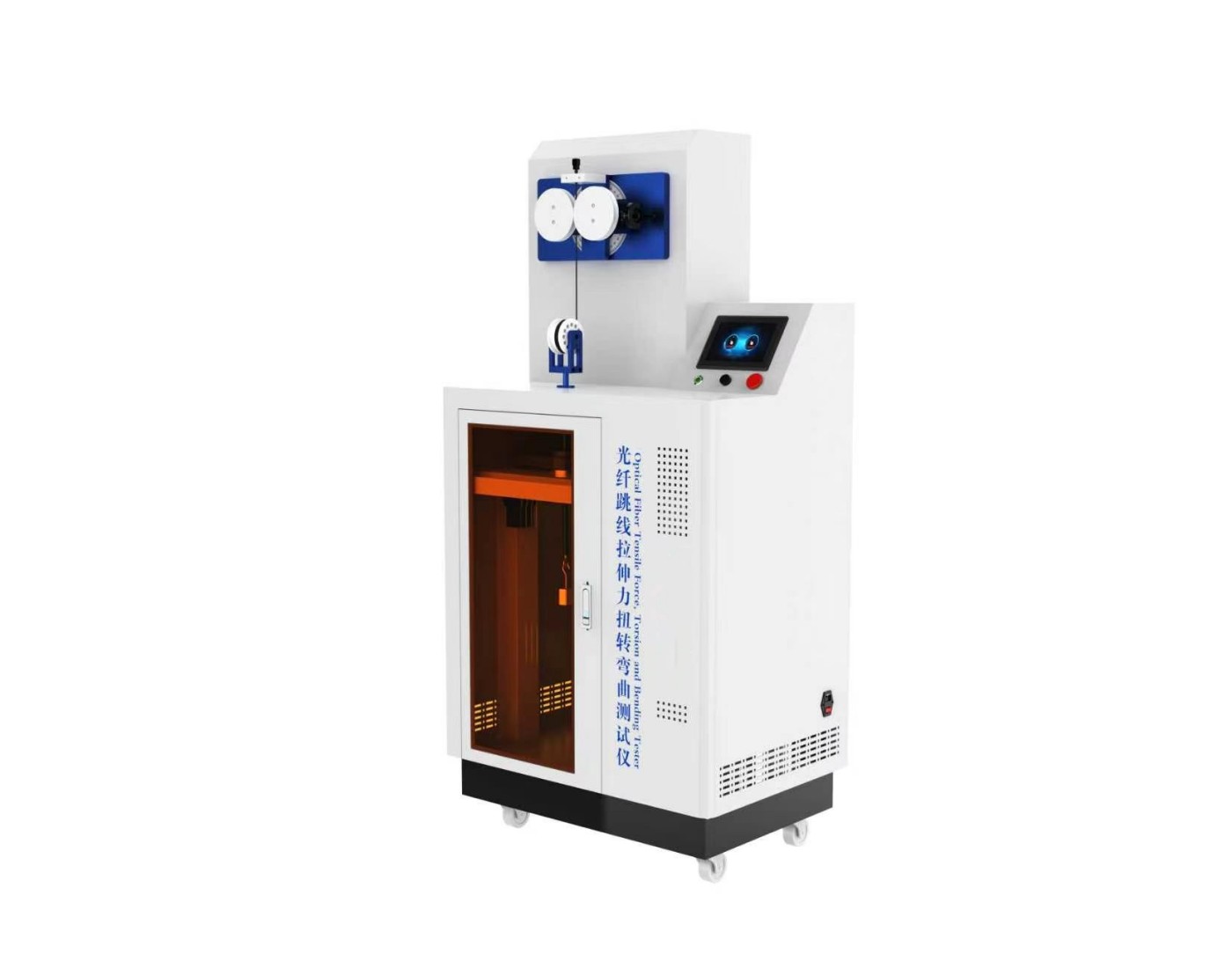

光纤机械性能试验机用于测试光纤连接器弯曲、扭曲、抗拉力、尾部拉伸试验。光纤机械性能试验机采用触摸屏控制且显示，一机多用，实现光纤多功能测试。

二、关键性能参数

‌项目‌

‌参数要求‌

控制系统‌

工业级PLC

操作界面‌

彩色7寸触摸屏，中英文切换‌

测试角度

-135°~ +135°

弯曲半径

R3cm, R4cm, R5cm, R6cm

绞盘直径

7.5cm

工位

1工位（其余工位可选）

测试臂与绞盘距离

220-280mm

测试负荷

最小0.6kg

试验方式

将摇臂按0°、90°、0°、-90°、0°摆动100次

扭曲试验:

光缆型，顺时针旋转2.5圈，逆时针旋转5圈，

光纤型，顺时针旋转1.5圈，逆时针旋转3圈，

重复此步骤步骤9次

抗拉力试验

0°位置直拉：加4.5kg拉5s以上；再加6.8kg负荷拉5s以上

尾部拉伸试验:

按0°~90°~135°的顺序摆动摇臂；在负荷处施加一定的负荷，测试负荷0.6kg、0.7kg、1.5kg、2.0kg

打印

微型打印机

设备外形尺寸

800Lx550Wx1600H

‌

三、执行标准‌

严格遵循YD/T 2152-2010。

四，应用领域

‌光通信行业‌：用于光缆出厂前的全项机械性能检测，如拉伸、压扁、反复弯曲等

‌航空航天与国防科技‌：测试飞行器、导弹、卫星等装备中光纤传感系统的抗冲击与振动能力，支持高速撞击动态测量等尖端技术研究。

‌建筑与基础设施‌：评估用于桥梁、隧道、智能楼宇中的光纤传感器在长期负载与环境变化下的耐久性，支撑结构健康监测系统建设。

‌科研与教育机构‌：高校和实验室利用该设备开展新型光纤材料的力学行为研究，推动光通信技术迭代。

‌电线电缆与新材料产业‌：扩展用于钢丝绳、吊装带、复合材料等产品的拉伸、剥离、疲劳测试，满足多领域质量控制需求。

五，配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
