带外抑制（带外衰减）是低通滤波器核心指标，用来衡量滤波器对截止频率以外干扰信号的衰减能力。而滤波器阶数是决定带外抑制强弱的因素。今天我们就来讨论两者的关系。

一、滤波器的阶数

综合来看，低通滤波器的“阶数”（Order，通常用 NNN 表示）对应于其传递函数 H(s)H(s)H(s) 中极点（Poles）的数量。在电路拓扑结构上，阶数直接对应于电路中独立的储能元件（电感 LLL 和电容 CCC）的总数量。

一阶滤波器由一组 RC 或 LC 单元构成，二阶由两组单元级联，以此类推，阶数越高，电路内部滤波单元越多。理想低通滤波器希望通带内信号无损耗通过，阻带信号完全衰减，但实际器件做不到，只能依靠提升阶数增强抑制效果。

二、滤波器的带外抑制

带外抑制（Out-of-band Rejection），或称阻带衰减，是指滤波器对截止频率以外的信号进行衰减的能力，通常以分贝（dB）为单位。

谐波抑制：在发射机链路中，功率放大器（PA）会产生非线性失真，生成高次谐波。如果低通滤波器的带外抑制不足，这些谐波会辐射出去，干扰其他频段的用户，导致系统无法通过FCC或CE等电磁兼容认证。

抗干扰：在接收机前端，带外可能存在强干扰信号（如基站信号）。如果滤波器无法提供足够的抑制，这些强信号会进入低噪声放大器（LNA），导致混频器产生互调失真，甚至使接收机饱和阻塞。

因此，带外抑制能力直接决定了系统的信噪比（SNR）和误码率性能。

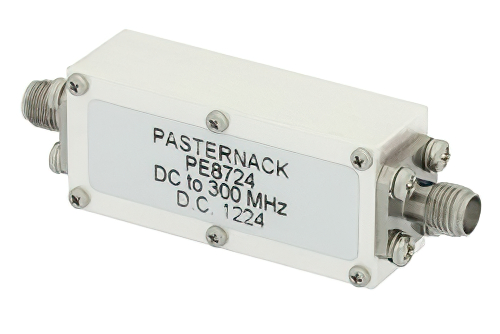

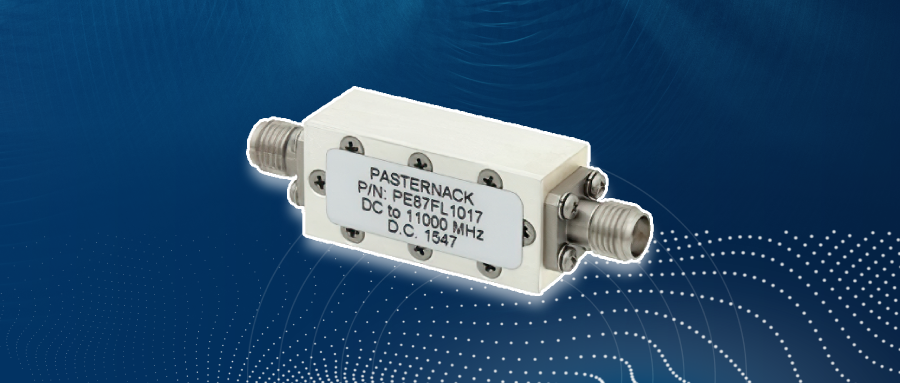

5 阶低通滤波器，SMA 母头， DC~300 MHz

‍三、阶数与带外抑制的关系

阶数与带外抑制能力之间存在着直接的、正相关的关系，主要体现在“滚降率”（Roll-off Rate）上，即滤波器从通带过渡到阻带的衰减速度。

理论上，每增加一阶，滤波器的滚降率增加 6 dB/oct（每倍频程衰减6dB）或约 20 dB/dec（每十倍频程衰减20dB）。

一阶滤波器 (N=1N=1N=1)：滚降率为 20 dB/dec。其过渡带非常平缓，对于靠近通带的干扰信号几乎没有抑制作用。

二阶滤波器 (N=2N=2N=2)：滚降率为 40 dB/dec。

NNN 阶滤波器：在阻带深处，衰减量 AAA 近似与频率的 NNN 次方成正比。

这说明如果需要在一个很窄的频率范围内实现从“通”到“断”的剧烈变化（即高矩形系数），必须提高滤波器的阶数。例如，若要求在 2fc2f_c2fc 处达到至少 60dB 的衰减，一阶滤波器显然无法胜任，可能需要五阶甚至更高阶的设计才能实现。

然而，这种关系的建立并非没有代价。随着阶数 NNN 的增加，虽然带外抑制变好，但也带来了以下挑战：

插入损耗增加：更多的电感和电容意味着更多的导体损耗和介质损耗，导致通带内的信号能量被消耗。

群时延波动：高阶滤波器在通带边缘通常会引入较大的群时延变化，这对数字调制信号（如QAM、OFDM）的EVM（误差矢量幅度）指标极为不利。

元件敏感度：阶数越高，电路对元件值的公差越敏感，实际加工中的微小误差可能导致频率响应严重偏离设计值。

四、实际应用

在实际应用中，需要在“阶数”与“性能”之间寻找平衡点。对于一般的谐波滤除，三阶或五阶的集总参数滤波器通常已足够。但在对带外抑制有严苛要求的场景（如多频段共存的5G基站或精密测试仪器），往往需要七阶、九阶甚至更高阶的滤波器，或者采用椭圆函数（Elliptic）响应来获得更陡峭的滚降。

在选择具体的射频组件时，工程师不仅要看截止频率，更要关注其S参数曲线中的阻带衰减特性。总之，低通滤波器的阶数是决定带外抑制能力的根本因素。阶数越高，阻带衰减越快，抑制能力越强。根据系统对干扰的容忍度和对信号质量的敏感度，选择最恰当的阶数与逼近函数（如巴特沃斯、切比雪夫等），从而实现系统性能的最优化。
