不可以，钢质修补剂绝对不能在带有油污的表面直接涂刷。

HR-8112

结合HR-8112产品工艺要求说明如下：

1. 油污会在金属表面形成隔离层，修补剂无法渗透贴合金属基体，只能形成表面附着，固化后极易起皮、脱落、开裂。

2. 油脂会破坏树脂固化反应，导致修补剂固化不完全，发软、粘手，强度大幅下降，抗拉和剪切强度会损失一半以上。

3. 正规施工要求必须除油，使用丙酮专用清洗剂擦拭，完全去除机油、黄油、防锈油等油污。

4. 除油后需要打磨基材，提高表面粗糙度，保证修补剂机械咬合，达到标准强度。

HR-8112钢质修补剂的使用方法

表面处理： 除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高修复表面的粗糙度，使用丙酮清洗剂擦拭，以清洁接着表面。

HR-8112

涂    胶：HR-8112钢质修补剂是由A、B双组份组成，使用时按重量比A:B=7：1，或体积比A:B=4：1配胶，混合至颜色均匀一致，并在30分钟内用完。

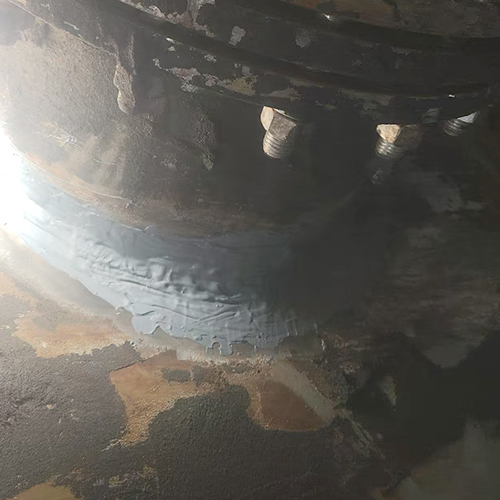

将混合好的修补剂涂抹在经处理过的基体表面，涂抹时应用力均匀，反复按压，保证材料与基体表面充分接触，以达到最佳效果。需多层涂胶时，需对原涂胶表面进行处理后再涂抹；

常温下24小时固化，在低于气温25℃时可适当延长固化时间，当气温低于15℃时，采用适当的热源进行加热（红外线、电炉等），但加热时不可以直接接触修补部位，正确操作是热源离修补表面40cm以上，60～80℃保持2～3小时。
