北京同度工程物探技术有限公司自主研发的双通道跨孔雷达 CT 系统，依托同步采集发射与接收信号、大功率发射、优化观测布局等核心优势，有效解决传统单通道跨孔雷达成像失真、探测距离短、虚假异常明显等难题，在复杂岩溶地质勘察中展现出高精度、高可靠的技术价值。以下为该技术在贵州地铁岩溶勘探中的实际应用成果。

一、项目概况

2021 年 8 月，贵阳地铁某标段岩溶专项勘察项目在云岩区新添大道南段开展，针对线路岩溶发育区开展孔间精细探测。本次勘探利用既有地震 CT 钻孔 2 个，钻孔深度 29m，孔间距离 28m，采用同度物探双通道跨孔雷达设备实施数据采集，同步完成电磁波 CT 与地震波 CT 成果对比验证。

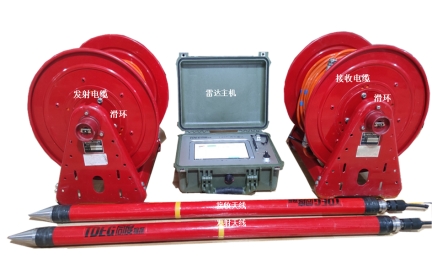

 图1 双通道跨孔雷达设备

二、数据采集方案

本次采集采用双排列组合观测方式，兼顾成像完整性与异常识别精度：

1.主采集排列：A 孔发射、B 孔接收，发射与接收点距均为 1m，完整覆盖孔间主体探测区域；

2.辅助采集排列：地面布设发射点，分别在 A 孔、B 孔上部接收，点距 2m，补充剖面顶部射线交叉角度，有效消除上部虚假异常区。

该方案大幅提升成像可靠性，仅剖面底部少量区域受采集条件限制仍存在轻微虚假异常，成果解译时已做针对性处理。

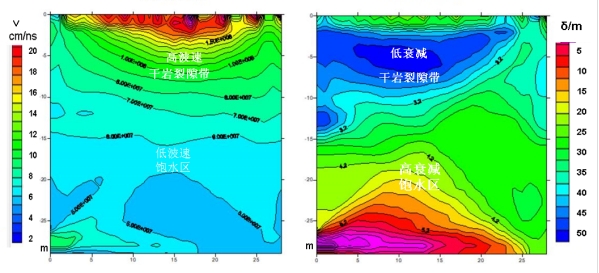

    图2 电磁波速CT图像                      图3电磁波衰减CT图像

三、成果解析：电磁波 CT 成像特征

1. 波速 CT 成像结果

孔间电磁波速随深度增加呈现明显分层变化：

· 地表至 15m 深度：波速由 20cm/ns 降至 10cm/ns，判定为干燥裂隙灰岩，岩体空隙发育、充填程度较低；

· 15m 至孔底：波速持续下降至 4cm/ns，清晰反映深部岩溶裂隙密集发育，岩体饱水程度显著升高。

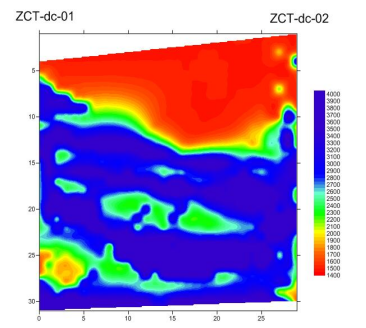

  图4 地震波速CT图像

· 2. 衰减 CT 成像结果

以趋肤深度为指标的衰减成像，对含水与破碎程度响应更灵敏，分层特征更清晰：

· 0–10m：趋肤深度大于 40m，岩体衰减弱，判定为干燥裂隙灰岩；

· 10–20m：趋肤深度由 40m 降至 20m，为干湿过渡带，岩体充填物与含水量逐步上升；

· 20m 以下：趋肤深度快速降至 5m，衰减强烈，为饱水岩溶发育区。

波速 CT 与衰减 CT 成果相互印证，衰减 CT 对含水变化、岩体破碎程度的刻画更细腻。

四、与地震波 CT 成果对比

同一钻孔的地震波 CT 由专业设计院完成，整体地质规律与双通道雷达 CT 一致：

· 15m 以浅：地震波速低于 2000m/s，对应干燥风化裂隙灰岩；

· 15m 以深：波速高于 2800m/s，对应饱水灰岩。

结合钻孔岩芯与地下水位资料验证，双通道雷达电磁波 CT 对岩溶、含水、裂隙的分层细节更突出，解译精度更优。

五、技术优势与应用价值

1.成像更可靠：双通道同步记录发射与接收信号，消除发射功率波动带来的衰减失真；

2.探测范围大：发射功率超 1kW，有效孔距可达 50–100m，适配大型工程勘察需求；

3.自动化程度高：Windows 平台专业处理软件，自动提取走时、衰减数据并完成反演成像；

4.地质适应性强：对岩溶、破碎带、富水区敏感度高，适合地铁、公路、水利、矿山等复杂地质勘察。

本次贵州地铁岩溶勘探实践充分证明，同度物探双通道跨孔雷达 CT 技术稳定可靠、成果精准，可为工程建设提供高质量地质依据，在工程物探与资源勘查领域具备广阔应用前景。
