‍在信号链中，与其相关的射频器件有脉冲雷达前端放大器、通信收发器及隔离器、开关等。今天我们来说说本机振荡器在信号链中的作用。

一、定义

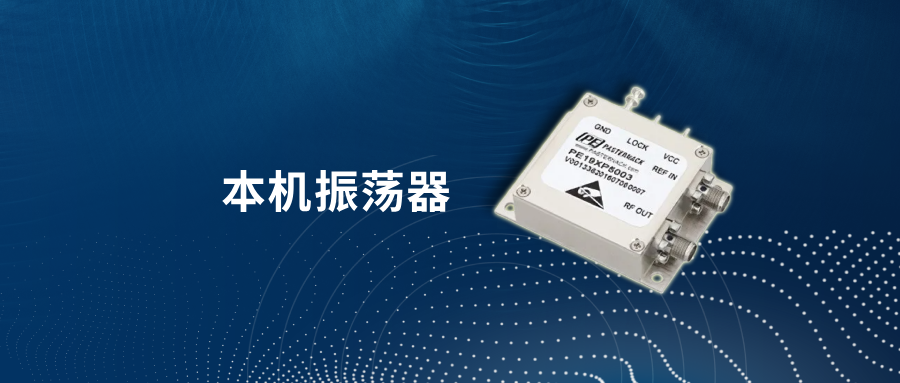

本机振荡器又叫本地振荡器(LOCAL OSCILLATOR)，它实际是一个自激正弦波振荡器。它的作用是产生一个比接收信号高一个中频率(我国规定为37MHz)的高频等幅正弦波信号，并把这个振荡信号注入混频器，与高频电视信号混频后获得中频电视信号。

超外差接收机中，对不同接收频率都产生高一个中频的射频的振荡器。被接收信号与射频振荡在变频器中进行频率变换，产生调幅中频。中频一般为465千赫。为跟踪调谐，采用连轴的双连电容器实现统调。

二、在信号链中的作用

在超外差接收机中，来自LO的噪声边带信号能量会与IF通带之外的输入信号混合，并使IF通带中产生噪声。如果LO产生的这种噪声能量会导致接收器的本底噪声增加，那么也可能因为其过高而盖过所需的接收信号。因此，超外差接收机的灵敏度可能取决于LO的噪声特性。动目标显示（MTI）雷达也有类似的情况，即其活动目标产生的频谱分量偏离了强杂波回波的信号频率。如果发射器或接收器的LO噪声过大，则低速目标可能无法区分，从而导致MTI雷达的子杂波可见性降低。

表面贴装 (SMT) 压控振荡器 (VCO) ，800 MHz ~1.2 GHz，相位噪声 -95 dBc/Hz，0.5 英寸封装

射频混频器需要一定功率水平的输入信号才能达到最佳工作效果，因此LO的输出信号强度也很重要。在某些情况下，LO的功率水平可能不够高，需要利用低噪声放大器（LNA）来获得LO信号，以达到既有混频器可接受的LO输入功率水平。

如果用LO输出滤波器来增强LO的信号纯度，则可能还需要放大LO信号。Q值极高的滤波器往往会产生较高的插入损耗，因此可能需要通过放大LO信号来抵消这种损耗。但可惜的是，在LO输出中采用滤波器和放大器会导致放大器有源元件产生额外的噪声、相位噪声和非线性，从而导致LO性能折衷。

‍
