我们都知道钛金属，化学符号为Ti，具有很好的耐腐蚀性能和较高的强度-重量比。它在海洋工程、化工、航空航天以及一些特殊环境下的管道系统中得到广泛使用。
前几期我们聊过钛材法兰管件，指的是用钛合金材料制作的法兰连接件，主要用于管道的连接、密封和拆装。今天我们主要谈谈钛法兰中比较特殊的一种：钛管板法兰，很多时候我们统称为钛法兰。

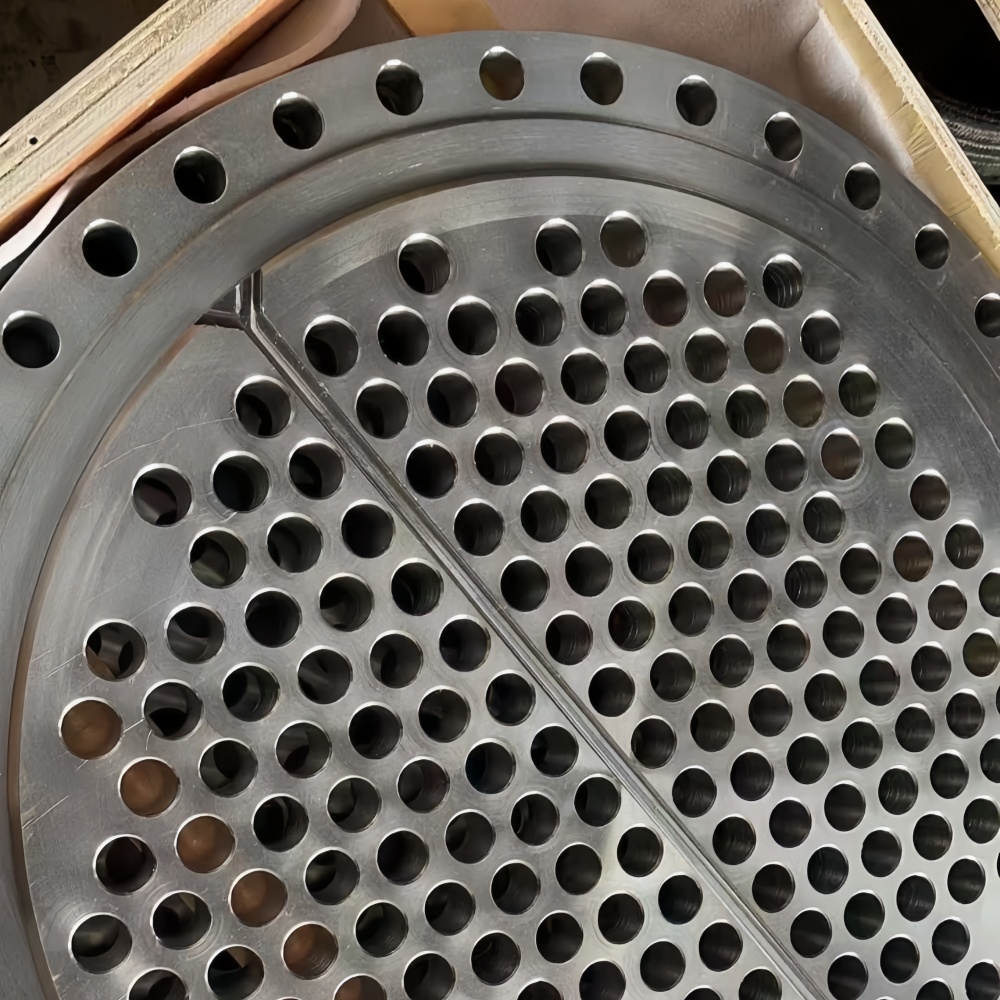

钛管板法兰是一种厚重的平板钛合金金属构件，广泛应用于换热器、锅炉和压力容器中。 核心功能包括：支撑并固定换热管（管束）的两端；密封设备的壳程与管程，防止流体交叉污染；在承受高温高压的同时，通过管壁实现两种流体的间接换热。

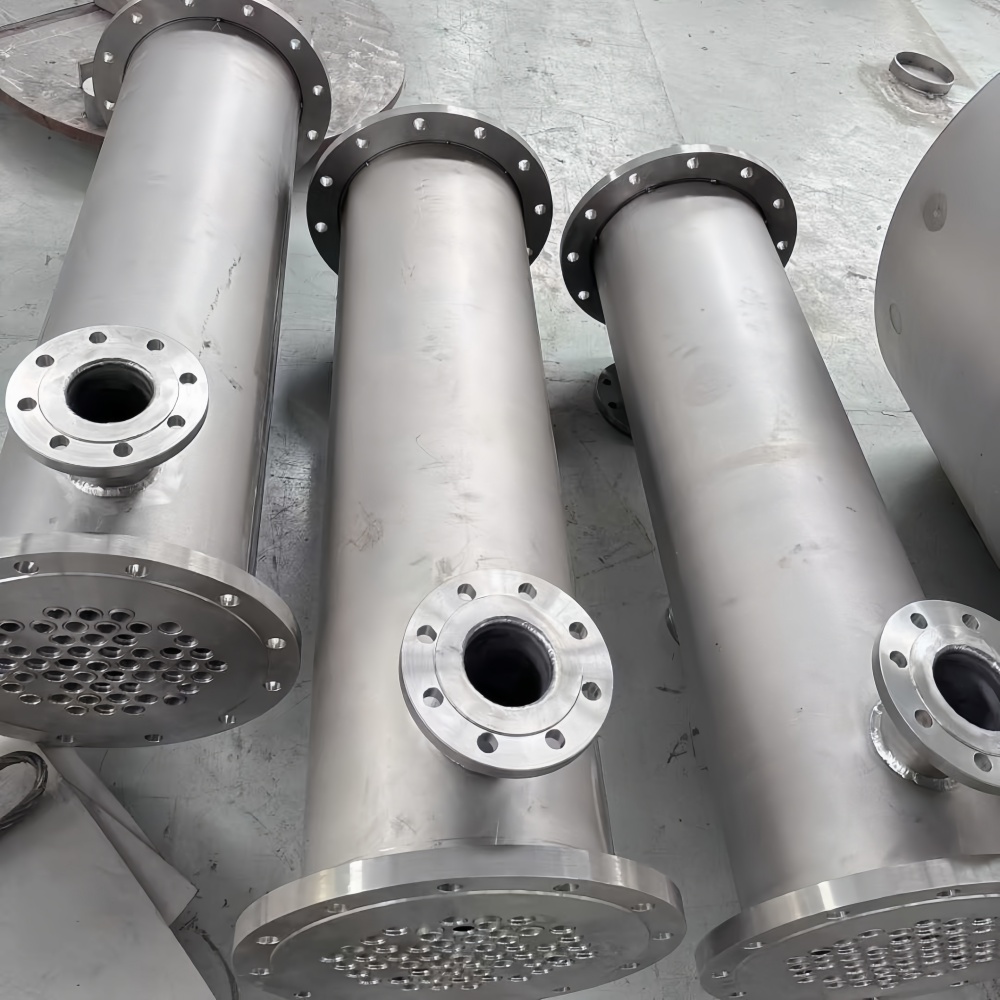

钛管板法兰是钛常压钛设备中的简单应用。例如：列管式钛换热器，钛盘管式钛换热器，钛U型管式钛换热器，钛板式钛换热器，钛冷凝器，钛蒸发器，钛混合器，钛槽，钛盘管，钛风机，钛过滤器，钛反应釜，钛储罐，钛设备配件，钛螺旋输送机，钛搅拌器，钛U型管，钛盘管，蛇形钛盘管，矩形钛盘管，钛搅拌轴，钛管板，深海探测器用钛保护罩，钛喷淋管，非标钛设备等。
钛管板法兰是如何制造的？管板通常由一块圆形的钛合金材料制成然后，在换热器内管子将要放置的精确位置上钻出孔洞。这些孔洞通常是通过结合使用计算机辅助设计（CAD）软件来设计并确定孔洞的确切位置，然后使用计算机数控（CNC）机器进行钻孔。接下来，通过液压压力或滚压扩张的方式将管子固定在管板上。
钛管板法兰技术要求
1精密钻孔：管孔需具备高尺寸精度（公差 ±0.02 毫米），以确保管板与换热管的紧密贴合，防止泄漏。
2耐压性能：采用加厚设计（厚度通常为 20-100 毫米，取决于设备尺寸及压力等级），可承受内部流体压力，避免变形。
应用场景
1最常见的应用场景（例如炼油厂的管壳式换热器、化工厂的管板式换热器）——钛管板法兰将壳程流体（如冷却水）与管程流体（如工艺气 / 工艺液）分隔开。
2用于水管锅炉中，起到支撑锅炉管的作用，并将燃烧室与水循环系统分隔开。
3在处理高压流体的设备（如石化厂的储氢容器）中用作端盖或隔板。
