在桥梁工程中，
本文结合西北试验桩验证、云南某大桥在役检测两大实战案例，带你看懂 PST 技术硬核实力。
01
关于PST
PST（桩侧应力波成像法）是面向成桥桩、在役桩基的无损检测技术，可测桩长、完整性、断裂、空洞、夹泥等病害，适配新建与在役桥梁、陆上 / 水下桩基。
PST设备
▶标准◀
✔ T/CECS G:J58-01-2025公路既有桥梁基桩无损检测技术规程
PST团体标准：
✔ TGDSZ 003-2024市政桥梁既有桩基检测技术规程
其他团标和地标正在推进中
02
案例分享
1、西北某地PST试验桩检测试验
为了验证PST方法的准确性，在西北某地做了两次检测对比试验，第一次在试验桩上做PST检测，试验桩桩长8.4m，预制缺陷距桩顶4.2-5.2m。

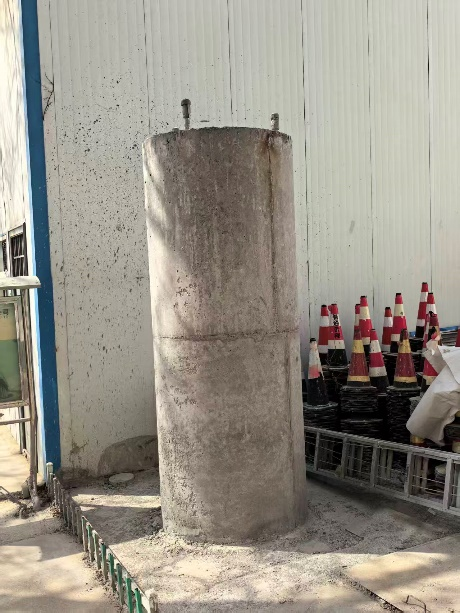

试验桩
本次检测现场采集采用16道检波器串线性排列接收，从上到下依次为1-16通道，道间距10cm；在接收排列的上部激发，偏移距根据现场情况而定，不小于0.5m。本次检测共布置4个排列，如下图：

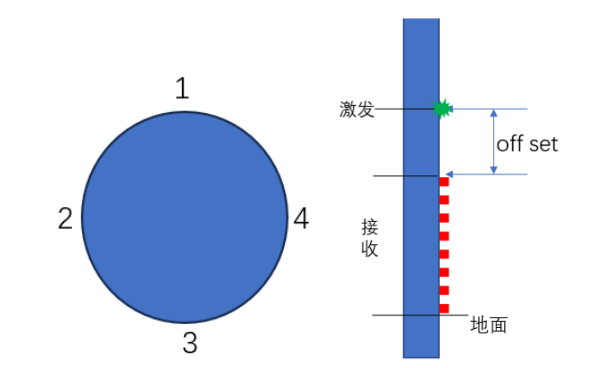

排列布置示意图

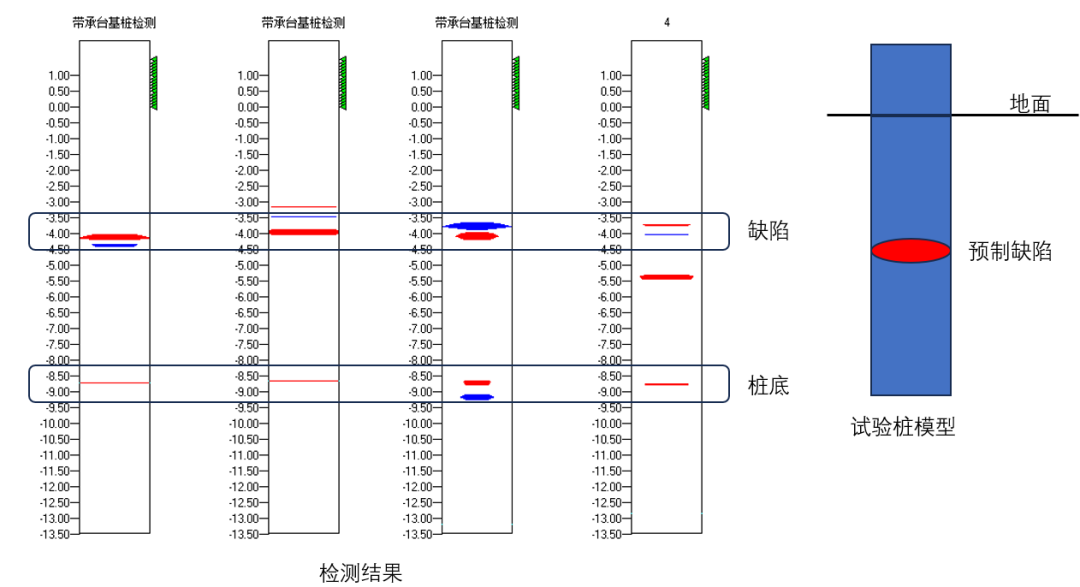

●检测结果对比：
●由检测结果可知：
1、四条测线检测结果呈现一致性，在-4m左右出现强反射，对比试验桩模型，此处为预制缺陷反射；
2、四条测线-8.6m处出现强反射，对比试验桩模型，此处为桩底反射。
第二次检测对比实验为PST成桥桩桩长检测与普通超声波桩长检测对比。在某在建项目上选取了5根已经完成上部结构且之前做过超声检测的桩基做PST桩长检测。

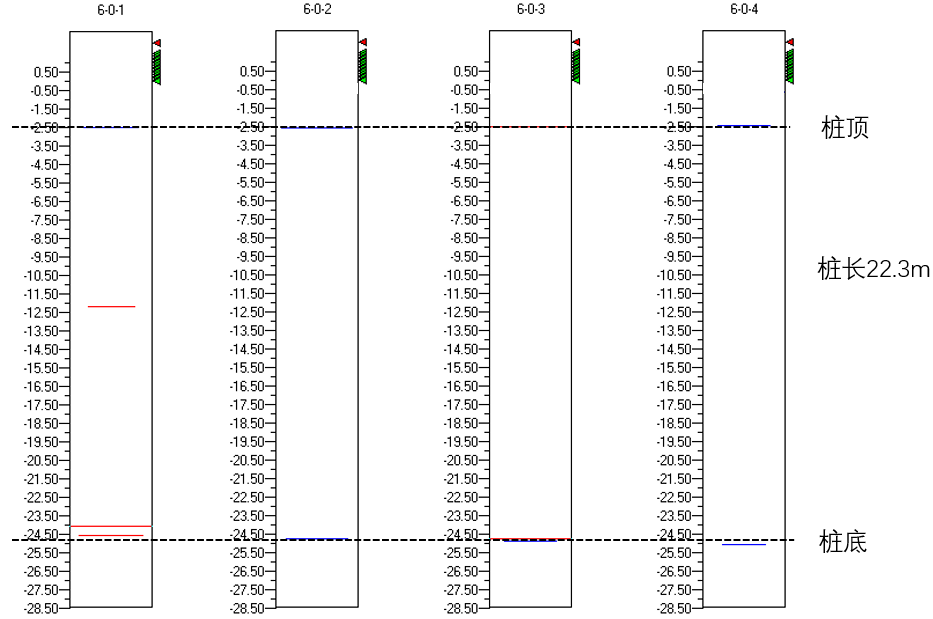

典型检测结果

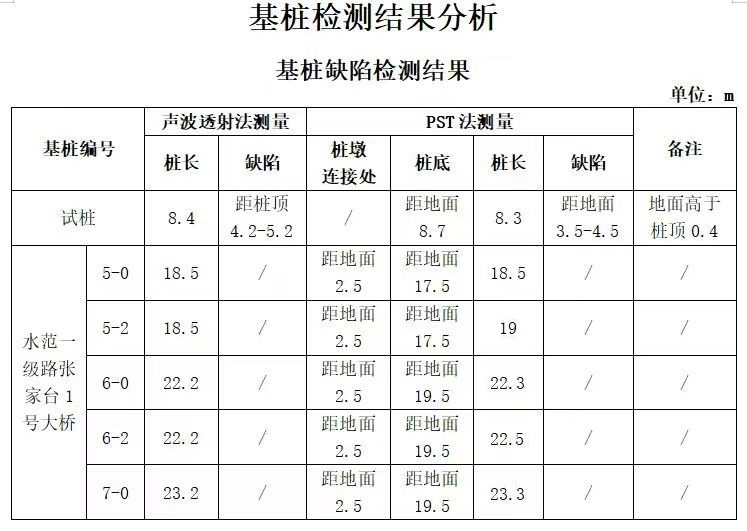

●声速管声波透射法和PST法结果对比：
通过对比，PST检测桩长基本与超声结果一致，说明PST成桥桩测桩长比较真实有效且检测方便。
两次对比实验PST检测结果与已知试验桩情况基本一致，说明PST成桥桩无论是检测缺陷或桩长都有比较好的效果，完全能够胜任成桥桩基的无损检测工作。
2、云南某大桥左线6#墩PST法成桥桩完整性检测
工作人员在定期巡检中发现云南某大桥6#墩柱表面出现裂纹，为保证通车安全，2025年4月15日对其两根桩基础做了PST法成桥桩完整性检测。
现状图
本次检测现场采集采用12道检波器串线性排列接收，从上到下依次为1-12通道，道间距10cm；在接收排列的上部激发，偏移距根据现场情况而定，不小于0.5m。根据现场情况，每根桩检测了4个面。具体示意图如下：
测线布置示意图
●检测结果：

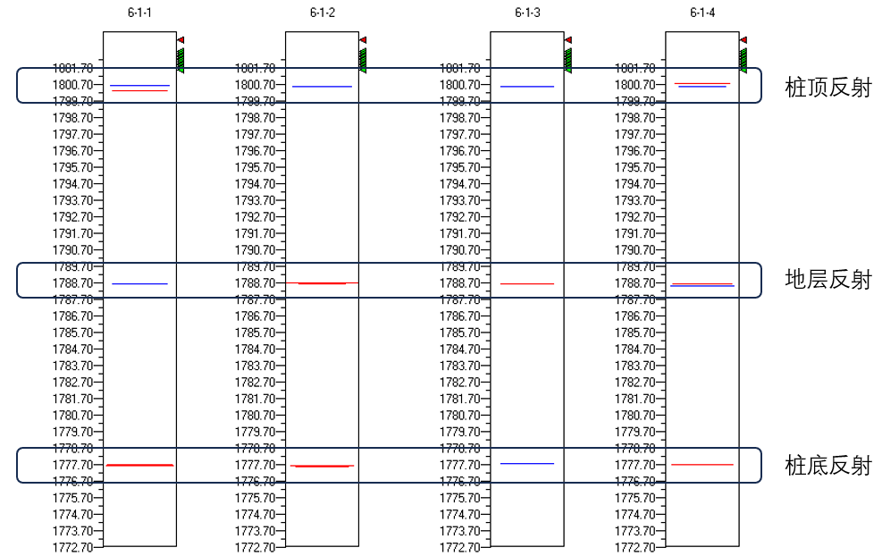

1#桩偏移结果图
1、在4条测线中高程-1788.7m处均有明显反射，对比设计图纸中的地勘资料，判定为底层反射（稍密碎石与中风化页岩分界面）；
2、因为桩底反射明显，且没有出现明显缺陷反射，初步判定大田村左线大桥6#墩1#桩为I类桩，没有断桩。

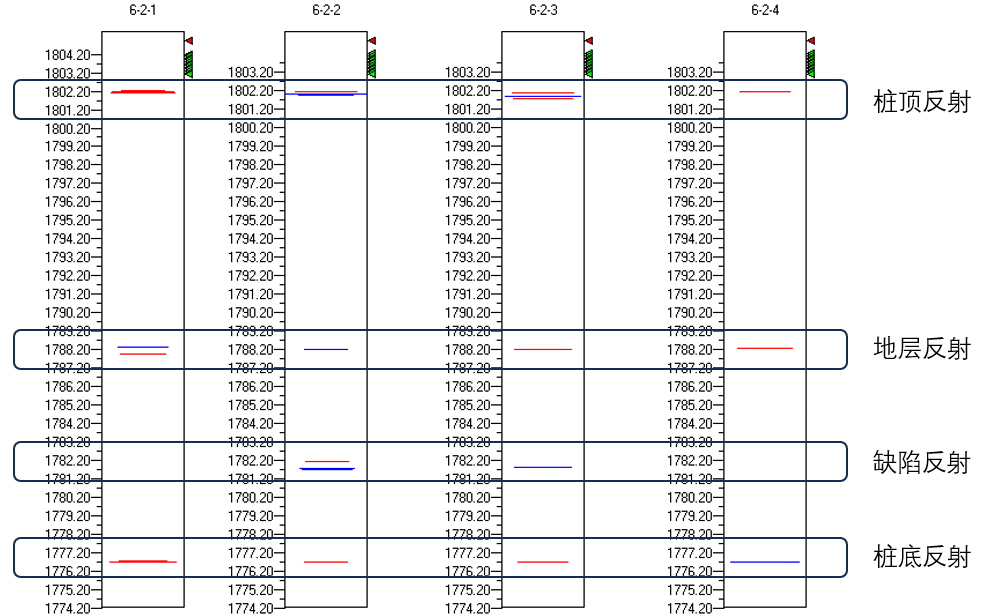

2#桩偏移结果图
2#桩缺陷平面示意图
1、在4条测线中高程-1788.2m处均有明显反射，对比设计图纸中的地勘资料，判定为底层反射（稍密碎石与中风化页岩分界面）；
2、在6-2-2河6-2-3两条测线中高程-1782.7m处均有明显反射，对比设计图纸中的地勘资料，此处没有地层分界面，判断为缺陷反射；
3、因为桩底反射明显，且只有两个排列出现轻微缺陷反射，初步判定大田村左线大桥6#墩2#桩为II类桩，没有断桩。
现场照片
●
北京同度物探专注工程物探与无损检测，PST 成桥桩检测系统已在西北、西南、华东等多地工程成功应用，为桥梁安全、旧桥改造、病害排查提供专业技术支撑。
如需成桥桩检测方案、技术咨询、现场服务，欢迎联系我们！
