‍在射频电路中，射频耦合器主要有检测或监测信号，改变信号的幅度、相位特性，以满足不同的通信需求。射频耦合器有多种类型，如平面电路、同轴和波导定向耦合器。今天我们就了解一下定向耦合器的应用。

一、定向耦合器

定向耦合器是一种四端口无源微波器件，通常包含输入端口、直通端口、耦合端口和隔离端口。其核心功能是：当信号从输入端口进入时，大部分功率从直通端口输出，同时有一小部分功率按固定比例从耦合端口输出；而对于反向传输的信号（即从直通端口反射回来的信号），则主要从隔离端口输出，耦合端口对其响应极小。

定向耦合器的核心指标之一是方向性。它能够将正向波和反向波有效分离，从而为后续的功率检测和驻波比计算提供准确的信号源。在实际应用中，定向耦合器通常具备插损低、方向性高、功率容量大、频带宽等性能指标。其中，方向性尤为关键，它决定了器件区分正反向信号的能力，方向性越高，驻波监测的精度就越高。

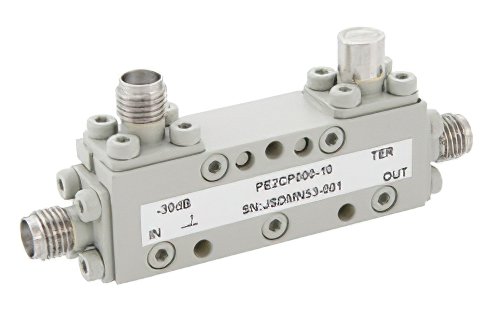

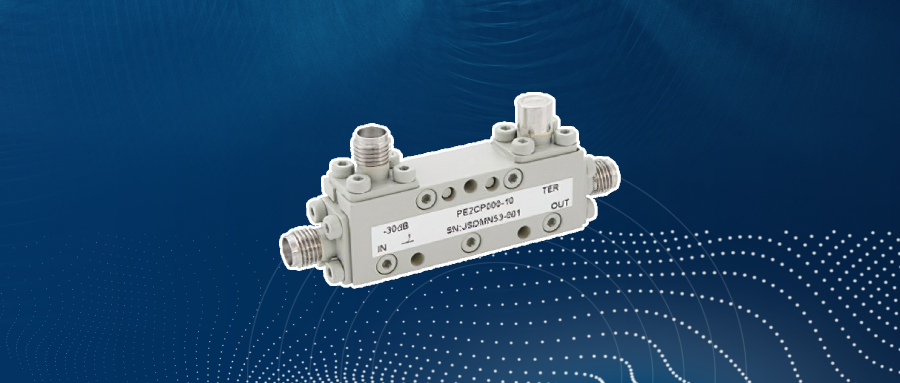

SMA定向耦合器，10 dB，2 GHz-18 GHz，额定功率 50 W

二、在基站天馈系统驻波监测中的应用

在基站天馈系统中，定向耦合器通常安装在靠近天线侧的馈线入口处，或集成在基站射频单元内部。其工作流程如下：正向发射信号经定向耦合器后，一部分被耦合至检测电路；同时，若天馈系统存在阻抗失配，部分信号会反射回来，再次经过定向耦合器时，反向信号被分离并送至检测电路。系统通过对比正反向功率的比值，即可实时计算出驻波比。

这种监测方式的优势在于非侵入式和实时性。无需中断业务，也不需要在馈线中串联额外的检测设备，仅通过耦合端口即可获取关键状态信息。当驻波比超过预设阈值时，基站可自动告警甚至降功率保护，避免硬件损坏。

在实际选型中，工程师会关注器件的频率覆盖范围、耦合度精度及温度稳定性。例如，定向耦合器在基站常用频段（如700MHz–2.6GHz）内具有良好的方向性和低插损表现，且采用工业级封装，适应户外恶劣环境，常被用于对可靠性要求较高的驻波监测链路中。这类产品在批量应用中的一致性表现，也减少了基站运维中的个体差异问题。

此外，随着5G Massive MIMO天线的普及，天馈系统更加复杂，多通道驻波监测需求激增。这要求定向耦合器在更小体积下保持高性能，同时支持多频段集成。

总之，定向耦合器是基站天馈系统“的关键一环，其性能直接影响驻波监测的准确性和系统的长期稳定性。在实际应用中，合理选型、规范安装，才能充分发挥其价值，保障通信网络的可靠运行。
