说明：本文华算科技主要介绍 XANES 图谱中吸收边、白线峰、预边峰的信号来源、电子态关联、局域结构响应和工作态变化。
XANES谱线怎样由近边跃迁形成？
XANES 位于吸收边附近几十电子伏范围内。样品吸收一束能量连续调节的 X 射线后，内层电子从1s、2p 等芯能级跃迁到未占据态或连续态附近，吸收系数随能量快速抬升。这条抬升曲线由多个峰肩叠加，内部含有跃迁、散射和局域几何。

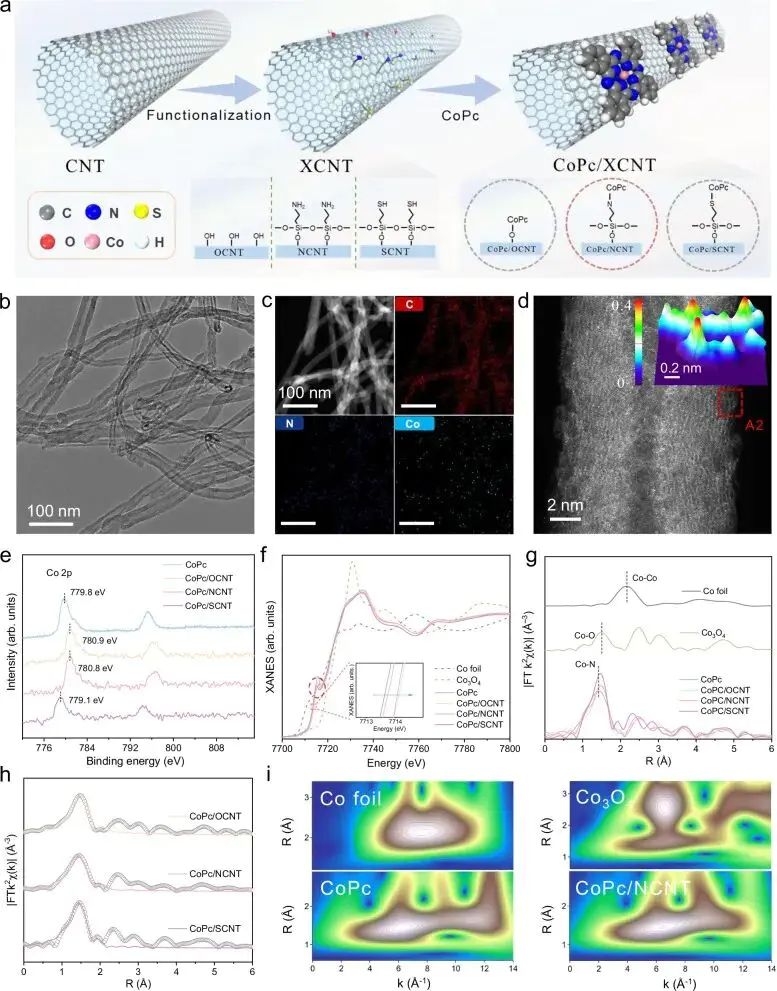

图1. CoPc/XCNT 的 Co K 边 XANES 与 FT-EXAFS，含分子配体、碳管支撑和 Co 近邻壳层信息。DOI: 10.1038/s41467-026-71339-6
横轴能量给出光子从低到高扫过吸收边的过程，纵轴多为归一化吸收强度。谱线最前段常见预边峰，陡升处形成吸收边，边后高峰常称白线峰。再往高能量延伸，振荡逐渐转入 EXAFS 区，近邻散射路径开始占主导。
近边区的信息密度高，原因在于光电子波长仍接近原子间距。它会被第一壳层和更远近邻反复散射，电子跃迁选择定则、局域配位几何、未占据轨道分布都压进同一条谱线。读 XANES 时，峰位、峰高和峰形要连着能量校准与参考谱。
数据处理改变近边区外观。预边基线扣除、边后归一化区间、能量零点 E0 的取法，牵动边位读法和白线峰高度。若同一批样品的处理参数不统一，峰位差会掺入归一化偏差，弱预边峰也受基线斜率放大。
不同元素边型还会改变读谱习惯。K 边从 1s 芯层出发，近边区常受 p 态和多重散射牵动；L 边从 2p 芯层出发，d 空穴和自旋轨道分裂会更醒目。名称同为 XANES，K 边、L 边和软 X 射线 NEXAFS 的侧重各有差别。
吸收边位置随哪些平均电子态移动？工作条件下的边位为什么会来回移动？
工作态谱线里，吸收边常呈往返漂移。电位、气氛、吸附中间体和载体供电子能力改变后，电子密度、配体场强弱、屏蔽程度会在短时间内切换。边位向右可来自氧化，也可来自更强电负配体牵拉；边位向左可来自还原，也可来自吸附物向金属回馈电子。

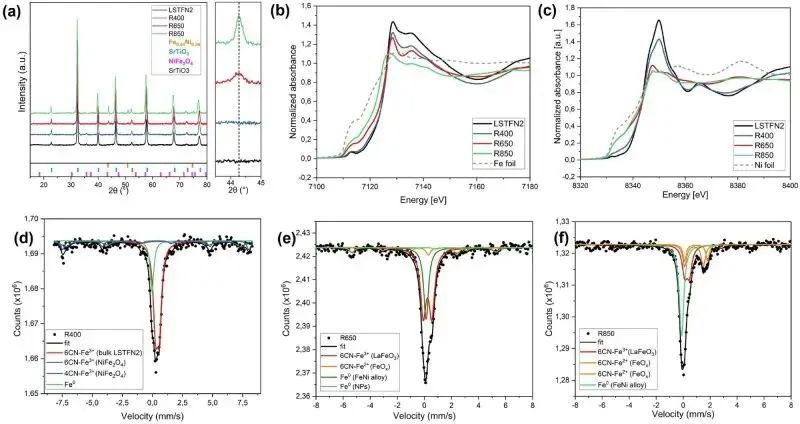

图3. LSTFN2 外析 FeNi 结构在还原处理下的 Fe/Ni K 边 XANES，含金属化与氧化物参考谱。DOI: 10.1038/s41467-026-71282-6
还原处理或原位反应会让 Fe、Ni、Co、Cu 等过渡金属的边位接近金属箔，或靠近氧化物参考。边位轨迹和标准谱位置连读，能区分平均价态下降、金属化增强和氧化壳层保留。若边位变化很小而白线峰大幅改变，未占据态和局域几何占主导。
边位取值要列出算法。半高位置、一阶导数峰、固定归一化强度处的能量，三种取法会给出略有差别的数值。导数峰偏向边形最陡处，半高位置偏向整体边阶，固定强度能量偏向同一归一化坐标。文章中若给出边位变化，取点方式和参考箔校准应一并列出。
边位变化放在同一元素、同一边型和相近配位环境下比较。Fe K 边和 Ni K 边标尺不同，氧化物、硫化物、氮配位分子也各有不同屏蔽环境。同边同元素参考能减少化学环境差异带来的误差，让边位移动保留明确含义。
白线峰强度为何随未占据态与配位变？白线峰怎样连着配位场和共价成键？
配体从 O 换成 N、S、Cl，或轴向配位被引入，金属 d 轨道和配体 p 轨道的混合会改变。未占据态重分配会让白线峰变尖、变宽或出现肩峰。若同一批样品的边位接近而白线差别大，谱线多半在记录成键方式，而非简单电荷数。

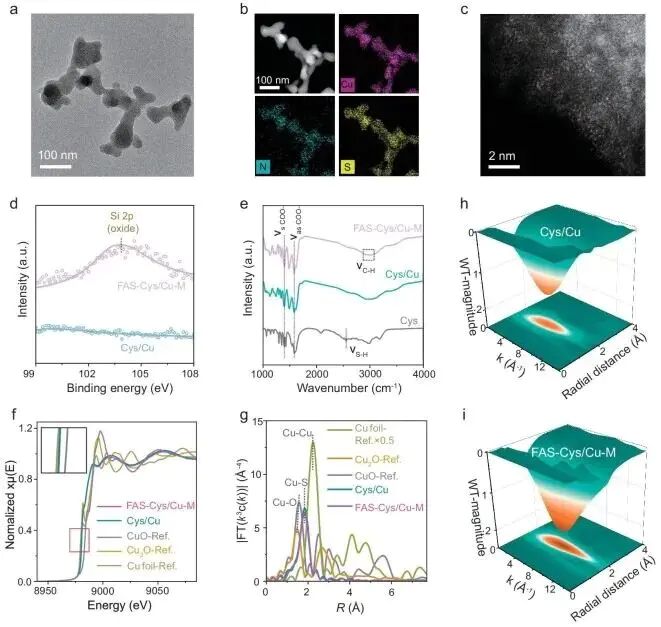

图5. Cys/Cu 与 FAS-Cys/Cu-M 的 Cu K 边 XANES、FT-EXAFS 和 WT-EXAFS，含预边区放大。DOI: 10.1093/nsr/nwag116
白线峰还受实验模式牵动。透射、荧光和高能量分辨荧光探测得到的线形不完全相同，自吸收校正、归一化区间和参考谱采集批次都会改变峰高比较。可靠的白线分析应保留峰面积、峰位、线宽和参考样，少摘单个最高点。
在过渡金属 L2,3 边，白线峰与 2p 到 3d 跃迁相连，d 空穴数变化常写进峰面积。在 K 边，白线峰更多受4p 态成分和多重散射路径牵动。同名白线在不同吸收边里物理来源有差别，比较时要把元素、边型和探测模式写在同一处。
白线峰面积的积分区间也要固定。积分下限若离边位太近，边阶变化会混入峰面积；上限若跨到 EXAFS 起伏区，壳层散射会改变面积。固定积分窗口和相同归一化流程能减少人为差异。对厚样品，荧光自吸收会压低峰顶，薄样品或校正后数据在峰面积比较中偏可靠。
预边峰怎样记录局域电子与几何结构？
预边区为何要和主边后峰形连读？
预边区信号弱，对噪声和扣背景更敏感。高能量分辨谱能把弱峰从主边尾部剥离出来，峰分解能把多个跃迁分开，DFT 轨道分析能给出跃迁成分。若只看一个小肩峰，配体场、几何畸变和仪器分辨率会叠成一个模糊来源。

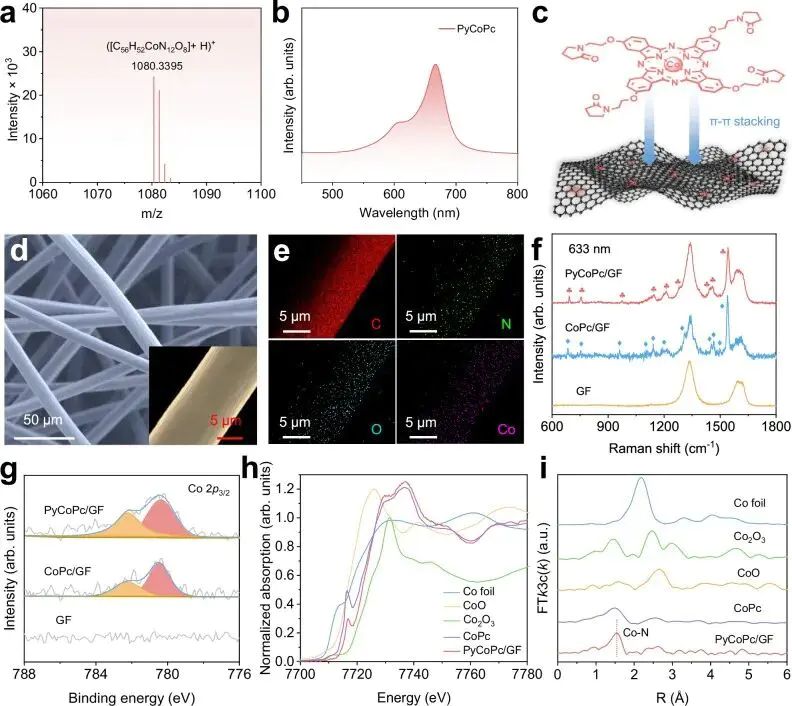

图7. PyCoPc/GF 的 Co K 边 XANES 与 FT-EXAFS，配合 Raman、XPS 和显微表征。DOI: 10.1038/s41467-026-71637-z
分子催化剂和单原子位点里，预边峰常随吸附物、电位和轴向配体变化。峰形细节连着金属中心电子构型，主边后白线连着空态分布，FT-EXAFS 第一峰连着近邻壳层。三类信息放在同一组样品里，能把几何变化和电子变化分开。
预边峰处理离不开能量分辨率。步长过大时，窄峰会被采样点抹宽；平滑过强时，弱肩峰会被削平。原始步长、平滑参数和拟合峰型应保留在补充信息中。这样读者能辨认预边区差异来自谱线本身，还是来自数据处理。
预边峰能够追踪吸附诱导的局域扰动。小分子靠近金属中心后，轴向场、反键轨道和电荷回馈会改变弱跃迁。峰位微移配合峰面积变化，能区分吸附导致的电子重排和骨架配位改变。若 FT-EXAFS 第一峰保持原位，预边区变化多来自电子与配体场。
XANES谱线三类近边信号如何合读？
新手看谱时怎样少走弯路？
第一步看能量校准和参考谱，第二步看边位、白线、预边峰是否各自有清晰变化，第三步把 EXAFS 第一壳层放进来。边位偏向价态线索，白线偏向空态线索，预边偏向几何线索。它们都受配体、几何、吸附和采集模式牵动。
写论文或读论文时，XANES 最怕把一个峰说成全部结构。建议给出参考谱、导数谱、峰面积、EXAFS 拟合和原位条件。吸收边、白线峰、预边峰各有偏向，联读后电子态、局域结构和工作环境的权重会变得可追踪。
遇到边位、白线峰和预边峰方向相互打架的谱线，可从样品厚度、荧光自吸收、能量校准和参考谱选择查起。仪器因素若已经排除，再谈电子态和几何变化。这样写出来的 XANES 分析会少掉峰名堆砌，保留可复查的数据路径。
