一、引言

金相显微镜是材料科学与质量控制领域的核心设备，其测量结果的可靠性直接影响实验室认可（CNAS）评审中的关键指标——检测准确性。在《检测和校准实验室能力认可准则》（CNAS-CL01）要求下，不确定度评估已成为金相检验报告规范性的必要环节。本文结合典型检测场景，从实例出发解析不确定度来源、评估流程及优化策略，帮助实验室从业者构建符合CNAS要求的数据可信度体系。

二、金相检验不确定度评估的核心要素

2.1 不确定度来源分类

CNAS对检测结果不确定度的要求基于A类（统计）和B类（非统计）不确定度的合成，在金相检验中主要涉及以下来源：

仪器系统误差：显微镜物镜放大倍数偏差（如10×物镜实际误差±0.5%）、载物台定位精度（±0.01mm）

样品制备误差：抛光粗糙度（Ra≤0.05μm）、磨面平整度（平面度误差≤0.005mm）及腐蚀均匀性

环境条件影响：温度波动（±2℃）、湿度（40%-60%RH）对样品热胀冷缩的干扰

人为操作偏差：显微图像测量时的读数估读误差（±0.001mm）、视野切换时的定位漂移

2.2 典型检测项目的不确定度模型

以显微硬度测试为例，其不确定度U由以下分量组成：U=U仪器2+U样品2+U环境2+U操作2U=U仪器2+U样品2+U环境2+U操作2其中：

U仪器U仪器: 硬度计示值误差（如HV1000载荷下±1.5%）

U样品U样品: 样品厚度（≤0.5mm时厚度误差±0.02mm）

U环境U环境: 温度对杨氏模量的影响（参考GB/T 228.1-2021修正系数）

三、实例分析：金属材料晶粒尺寸测量的不确定度评估

3.1 检测流程及参数设定

检测对象：45#钢金相试样（热处理态）检测标准：GB/T 6394-2017《金属平均晶粒度测定方法》检测步骤：

图像采集：采用奥林巴斯BX53M显微镜（50×物镜，数值孔径0.85）

晶粒计数：在100倍视野下统计截距法测量的晶粒尺寸（d=ΣL/n，L为截距长度，n为晶粒数）

数据处理：使用Image-Pro Plus软件进行自动分析（精度±0.001mm）

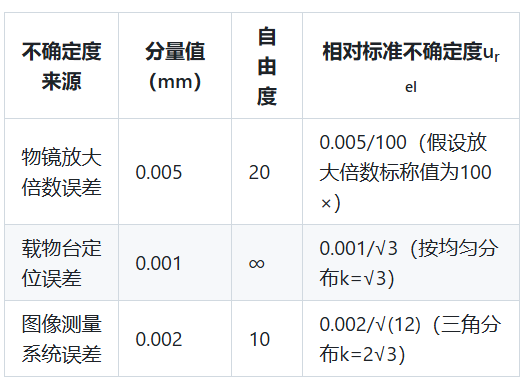

3.2 不确定度分量计算

3.3 合成与扩展不确定度

经计算，总标准不确定度u=0.0056mm，扩展不确定度U=k×u=0.011mm（k=2，置信水平95%），相对扩展不确定度为0.011/0.5=2.2%，满足CNAS对金相检验结果±5%的允许误差要求。

四、CNAS评审关注的不确定度报告规范

4.1 数据有效性验证

CNAS-CL01:2018 5.4.6条款要求“检测报告应包含所有影响结果的因素及数据可靠性说明”，金相检验报告需明确：

不确定度来源的完整列举（避免遗漏如“样品腐蚀时间”等隐性因素）

不确定度计算过程的公式推导（如“晶粒度测量结果d=10μm±0.2μm”需标注公式）

与国际标准的一致性（如ASTM E112-22与GB/T 6394的不确定度模型差异）

4.2 优化策略：从“规避风险”到“正向提升”

仪器校准：建立“校准-验证”闭环，如每半年校准显微镜物镜放大倍数，保留校准证书作为B类数据

环境控制：配置温湿度自动监控系统，记录±2℃内波动曲线（需满足GB/T 228.1-2021附录要求）

人员培训：针对“读数估读误差”开展标准化培训，采用“双盲对比测试”验证操作一致性

五、常见问题与解决方案

5.1 高频错误解析

误区：视场切换时忽略定位误差，直接取单视野测量值代替统计结果

纠正：采用“多点定位法”（至少5个视野），通过泊松分布计算平均值的标准误差

误区：误将放大倍数误差当作A类不确定度处理

纠正：校准证书的系统误差应作为B类不确定度，按均匀分布模型计算标准偏差

5.2 场景化FAQ

Q：当金相检验同时涉及硬度和晶粒度测量时，如何合并不确定度？A：需通过相关性分析（ρ）修正，公式为：U总=U硬度2+U晶粒度2+2ρU硬度U晶粒度U总=U硬度2+U晶粒度2+2ρU硬度U晶粒度若为独立测量（ρ=0）则直接叠加平方和。

Q：新采购显微镜是否需重新评估不确定度？A：需对首次使用的仪器进行B类不确定度评估，重点验证物镜放大倍数误差、载物台重复性及软件测量精度。

六、结语与互动引导

金相检验的不确定度评估是实验室数据可信度的“生命线”，也是通过CNAS认可的“通行证”。本文通过实例拆解，将抽象的理论转化为可操作的流程，帮助从业者从“合规达标”向“数据增值”进阶。

‍
